繪制樣條曲線

通過【輪廓】工具欄上的【樣條】工具        ，可以繪制出樣條曲線輪廓。單擊【樣條】工具的下拉箭頭，即可展開全部的【樣條】工具，如圖所示。

       1. 【樣條】工具

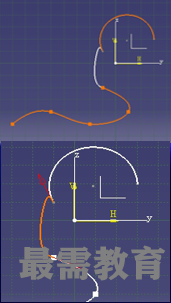

       【樣條】工具用于樣條曲線。在草圖工作區任意單擊樣條曲線的各個節點即可繪制出樣條曲線，在繪制到終點時要雙擊結束曲線繪制，如圖所示。

       2. 【連接】工具

       【連接】工具        用于任意曲線間的平滑連接。單擊        工具按鈕，分別選擇要連接的兩條曲線，即可生成曲線間的平滑連接（相切的連接），當連接曲線曲率方向不合適時，可雙擊連接曲線，并單擊曲線上的相關箭頭，更改其曲率方向，如圖所示。
