繪制二次曲線

通過【輪廓】工具欄上的【二次曲線】工具        ，可以繪制出各種二次曲線草圖輪廓。單擊【二次曲線】工具的下拉箭頭，即可展開全部的【二次曲線】工具，如圖所示。

       1. 【橢圓】工具

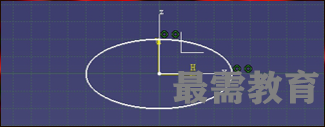

       【橢圓】工具用于通過兩點繪制線段。首先在草圖工作區任意單擊一點確定橢圓的中心，移動鼠標并單擊確定橢圓一邊的半徑，再移動鼠標確定橢圓另一邊的半徑，單擊即可繪制出可橢圓，如圖所示。

       2. 【拋物線】工具

       【拋物線】工具        用于繪制拋物線。首先在草圖工作區任意單擊一點A確定拋物線的焦點，再單擊一點B確定拋物線的頂點，然后根據提示選擇拋物線的起點C和終點D，即可繪出所需的拋物線，如圖所示。

        3. 【雙曲線】工具

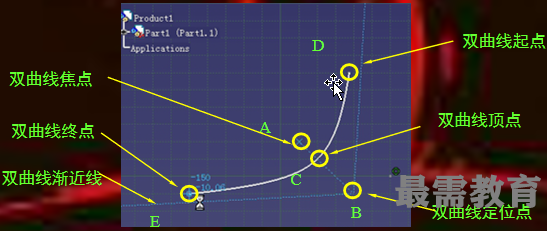

       【雙曲線】工具        用于繪制雙曲線。首先在草圖工作區任意單擊一點A確定雙曲線的焦點，再單擊一點B確定雙曲線的定位點（即雙曲線兩條漸近線的交點），再單擊一點C確定雙曲線的頂點，然后根據提示選擇雙曲線的起點D和終點E，即可繪出所需的雙曲線，如圖所示。

        4. 【二次曲線】工具

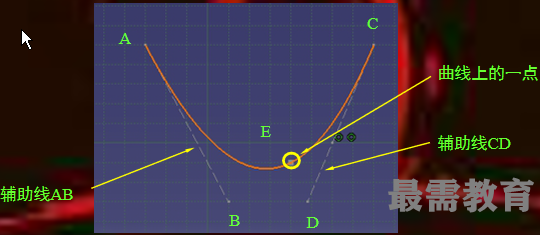

       【二次曲線】工具        用于繪制任意二次曲線。首先在草圖工作區任意單擊兩點，確定一條輔助線AB ，再單擊兩點確定另一條輔助線CD ，再單擊一點E即可繪出二次曲線，該曲線與兩條輔助線在A點和C點相切，如圖所示。
