繪制點

 通過【輪廓】工具欄上的【點】工具        ，可以繪制出各種點。繪制方法與使用【直線】工具繪制直線時相同。單擊【點】工具下的小三角可展開 【點】工具欄，如圖所示。

1. 【繪制點】工具

       【繪制點】工具     用于通過鼠標單擊繪制點元素。在想要生成點的位置單擊即可繪制一個點。要注意如果【捕獲網格點】選項是選中的，則只能在網格點上繪制點。

2. 【通過坐標創建點】工具

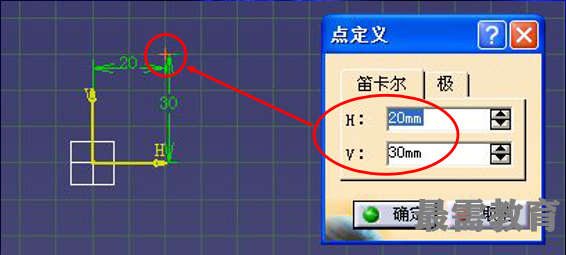

       【通過坐標創建點】工具         用于通過給定坐標值的來創建點元素。單擊該工具按鈕，彈出【點定義】對話框（如圖所示），在對話框中輸入點的坐標值按【確定】按鈕，即可創建一個點?？墒褂玫芽栕鴺?biāo)系或極坐標系。

 2. 【等分點】工具

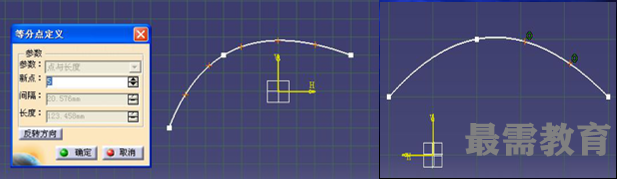

       【等分點】工具         用于在基準上繪制等分點。單擊該工具按鈕，再選擇基準元素，如直線、曲線、圓等（也可先選擇基準元素再按該工具按鈕），彈出【等分點定義】對話框（如圖所示），在對話框中設置等分點的個數，按【確定】即可繪制需要的等分點。

        在彈出對話框后，點擊曲線上一點，可以以該點為基準作等間隔點，在參數中可先【點與長度】、 【點與間隔】和【長度與間隔】。

3. 【交點】工具

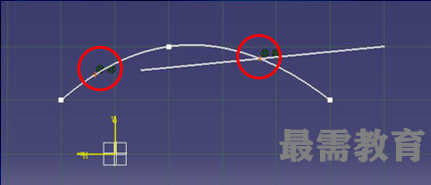

       【交點】工具         用于兩曲線的交點。單擊該工具按鈕，再選擇兩相交元素，即可繪制交點。

        直線與曲線相交，或直線的延長線與曲線相交，則這些交點都會被繪制出來。

 4. 【投影點】工具

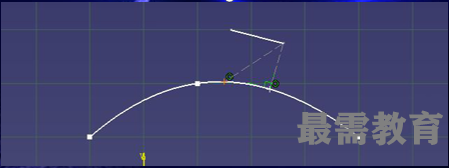

       【投影點】工具         用于把曲線外的點投影到曲線上來創建曲線上的點。單擊該工具按鈕， 【草圖】工具欄擴展為如圖所示。

        先選擇投影方式，再選擇要投影的點，如果是【直角投影】，則直接選擇被投影曲線即可繪制投影點。如果選擇的是【按方向投影】，則先用鼠標單擊另外一點確定一個投影方向軸，再選擇被投影曲線即可繪制出投影點。
