倒圓角

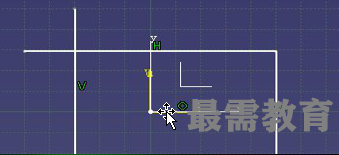

通過【操作】工具欄上的【角】工具        ，可對任意相交的曲線倒圓角。單擊。 【角】工具 【草圖】工具欄擴展為如圖所示，其中的輔助工具分別為【修剪所有元素】、 【修剪第一個元素】 、 【不修剪】 、 【標準線修剪】 、 【構造線修剪】和【構造線未修剪】。

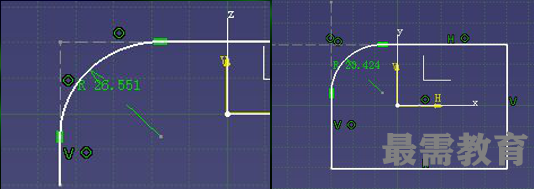

         1. 【修剪所有元素】    在倒圓角的同時，將圓角外的線段修剪掉。

         2. 【修剪第一個元素】    在倒圓角的同時，將圓角外的先選擇的線段修剪掉。

         3. 【不修剪】    在倒圓角的同時不修剪圓角外的線段。

         4. 【標準線修剪】    在倒圓角的同時，將交點外的線段修剪掉。

         5. 【構造線修剪】    在倒圓角的同時，將交點外的線段修剪掉，并將圓角外的線段轉換為構造線。

         6. 【構造線未修剪】    在倒圓角的同時，將圓角外的線段轉換為構造線。
