重新限制

通過【操作】工具欄上的【修剪】工具        ，可展開 【重新限制】工具 欄，如圖所示。

       1. 【修剪】工具

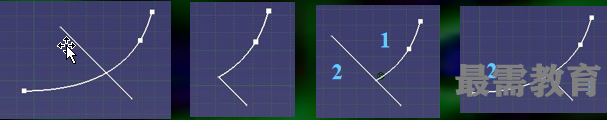

       【修剪】工具         用于修剪草圖輪廓。單擊該按鈕， 【草圖工具】欄增加2個輔助工具按鈕，分別是【修剪所有元素】和【修剪第一個元素】。操作方式類似于倒圓角中的相應工具，區別在于它們是根據鼠標的位置決定修剪的部分，如圖所示。

       2. 【打斷】工具

       【打斷】工具         用于打斷草圖輪廓。

         1. 直接打斷一條曲線。單擊【打斷】工具，選擇要打斷的曲線，在曲線打斷點上單擊鼠標即可打斷該曲線。

         2. 利用參考元素打斷一條曲線。單擊【打斷】工具，選擇要打斷的曲線，再選擇參考曲線，則該曲線被參考曲線從兩曲線的交點處打斷。

       3. 【快速修剪】工具

       【快速修剪】工具         用于對輪廓曲線進行快速修剪。單擊該按鈕， 【草圖工具】欄增加3個輔助工具按鈕，分別是【斷開及內擦除】、【斷開及外擦除】和【斷開并保留】 。三個輔助工具的修剪效果如圖所示。

         單擊該工具按鈕后，在要修剪或要斷開的部分點擊鼠標，即可完成相應的快速修剪。

       4. 【關閉】工具

       【關閉】工具         用于對輪廓曲線進行封閉操作。單擊該按鈕， 選擇圓弧對象后，該圓弧封閉為圓輪廓。

       5. 【補充】工具

       【補充】工具         用于對輪廓曲線進行取余操作。單擊該按鈕， 選擇圓弧對象后，該圓弧對象變成互補的圓弧，如圖所示。
