轉換

通過【操作】工具欄上的【鏡向】工具        ，可展開 【轉換】工具 欄，如圖所示。

       1. 【鏡向】工具

       【鏡向】工具         用于產生一個輪廓的鏡向拷貝。單擊該按鈕， 選擇要鏡向的曲線，再選擇對稱軸，即可完成該曲線的鏡向拷貝。

       2. 【對稱】工具

       【對稱】工具         與【鏡向】相似，但它僅用于產生一個輪廓的鏡向，并不保留原曲線。單擊該按鈕， 選擇要鏡向的曲線，再選擇對稱軸，即可完成該曲線的鏡向。

         3. 【平移】工具

       【平移】工具         用于產生一個輪廓的平移或平移拷貝。單擊該按鈕， 彈出【平移定義】對話框，在對話框中可選擇 【復制模式】 、 【保持內部約束】 和 【保持外部約束】 。選擇要平移的曲線，在草圖工作區中單擊一點作為平移的起點，拖動鼠標到合適位置，單擊鼠標即可完成曲線的平移。如果選擇了【對齊模式】則移動距離只能按5的倍數變化。

       4. 【旋轉】工具

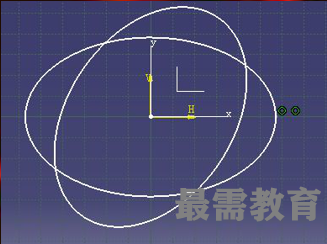

       【旋轉】工具         用于產生一個輪廓的旋轉或旋轉拷貝。單擊該按鈕， 彈出【旋轉定義】對話框，在對話框中可選擇 【復制模式】和 【約束守恒】 。選擇要旋轉的曲線，在草圖工作區中單擊一點作為旋轉中心點，再在另一點單擊鼠標確定旋轉的角度定義線，拖動鼠標到合適角度單擊即可完成曲線的平移。如果選擇了【對齊模式】則旋轉角度只能按5的倍數變化。

       5. 【比例】工具

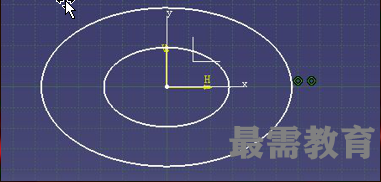

       【比例】工具         用于產生一個輪廓的比例縮放或比例縮放拷貝。單擊該按鈕， 彈出【標度定義】對話框，在對話框中可選擇 【復制模式】和 【約束守恒】 。選擇要旋轉的曲線，在草圖工作區中單擊一點作為縮放中心點，拖動鼠標到合適比例，單擊即可完成曲線的縮放，或在值輸入框中直接輸入比例值，按確定按鈕 。如果選擇了【對齊模式】則比例只能按0.1的倍數變化。

       6. 【偏移】工具

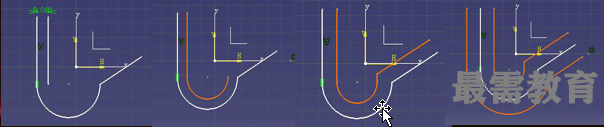

       【偏移】工具         用于產生一個輪廓的偏移。單擊該按鈕， 【草圖工具】擴展為如圖所示。出現4個輔助工具按鈕，分別為 【無傳播】，表示僅偏移選中的曲線； 【相切傳播】表示偏移選中的曲線及與其相切的曲線； 【點傳播】表示偏移選中的及所有與其相連的曲線； 【雙面?zhèn)鞑ァ勘硎酒七x中的及所有與其相連的曲線，并雙向偏移 。選擇要旋轉的曲線，拖動鼠標到合適位置，單擊即可完成曲線的偏移。
