裝配約束

      通過定義裝配約束，可以指定零件相對于裝配體（部件）中其他部件的放置方式和位置。在CATIA V 5中，裝配約束類型包括相合、接觸、偏移固定等。

1.相合約束

 使用相合約束可以使部件中兩個平面、兩條直線或者兩個點重合。

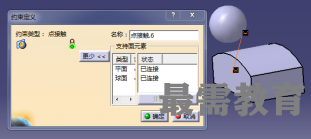

2.接觸約束

 使用接觸約束可以對選定的兩個面進行約束。

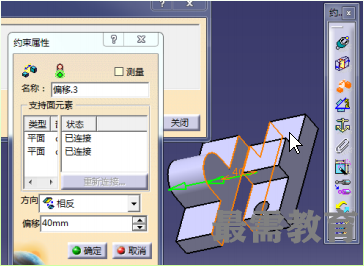

3.偏移約束

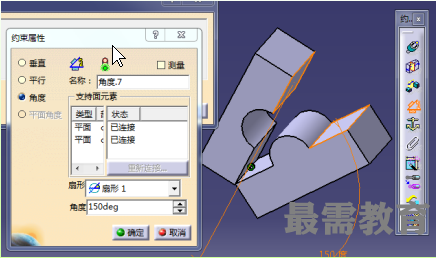

4.角度約束

5.固定約束

固定約束是將部件固定在圖形窗口的當前位置。

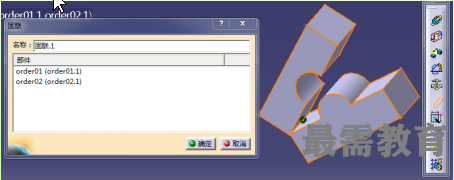

6.固聯約束

  固聯約束可以把裝配體中兩個或多個元件根據當前位置固定成為一個群體，移動一個部件，其他部件也將被移動
