基于開放草圖

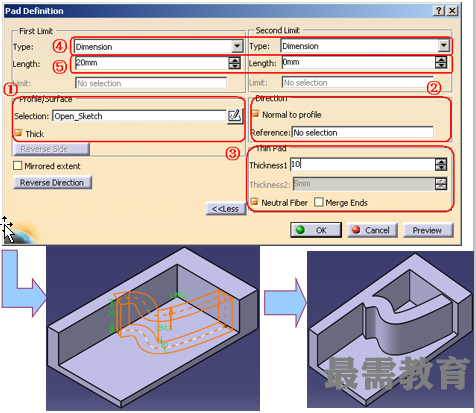

②選擇/創建拉伸方向（如果是草圖可以采用默認方向－草圖平面的法向）選擇一個方向，方向指示元素可以選擇直線段、實體邊、平面（法線方向）

③輸入厚度值，選擇厚度定義方向

④選擇拉伸終止方式

⑤輸入終止數值

Tips1：如果開放草圖能夠與現有的實體封閉或接近封閉，則可以實現封閉草圖拉伸的效果。請在范例中不勾選厚度選項試試

Tips2：厚度選項在CATIA實體設計命令中均代表草圖線段直接增厚進行實體造型
