倒角拉伸特征與操作步驟

提問人：劉團圓發布時間：2020-10-12
倒角拉伸特征：在進行拉伸的同時，進行拉伸特征的倒角與拔模操作，屬于加料特征

 操作步驟

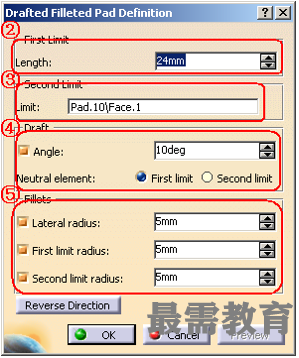

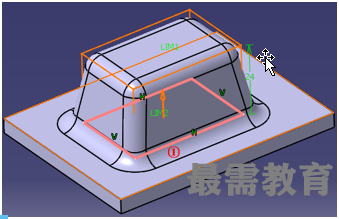

①選擇/創建草圖

②定義拉伸長度數值

③選擇拉伸的起始基準面

④定義拔模角與中性面

⑤定義拔模后的棱邊倒角數值

image.png     image.png
