變拔模角拔模特征與操作步驟

提問人：劉團圓發布時間：2020-10-12

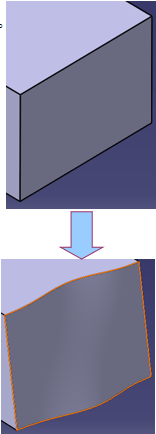

變拔模角拔模特征：對實體面的不同的部分進行不同拔模角度的拔模。

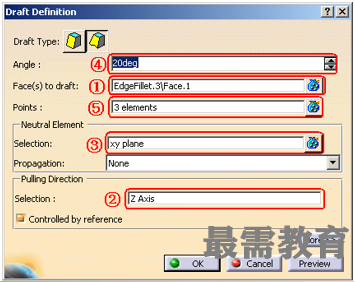

操作步驟

①選擇要生成拔模拔模特征的實體面

②選擇拔模方向

③選擇中性面

④輸入拔模角度

⑤點選添加不同拔模角的點，雙擊數值輸入新的拔模角度

image.png  image.png
