Adobe Audition 線路錄音

有朋友要說了，你這是“錄音機”，不是“示波器”！呵呵，往下看！一般我們用示波器都是直接輸入電信號，現在我們就試試！在“錄音控制”窗口中選擇“Line In”即線路輸入端，即可輸入電信號顯示。一定注意，如果電信號電壓比較高，需要另加衰減和保護電路，否則很容易燒壞聲卡！

如何調整到合適的輸入電平呢？窗口下部的電平表可以給你指示。調節Windows的“控制面板à聲音和多媒體à音頻à錄音à音量”，在“錄音控制”窗口中調節線路輸入的音量滑塊，使電平表的平均值指示在-6dB至-3dB即可。一般不要使輸入音量過大，否則容易發生過載，產生削波失真。如果不小心關閉了電平表，可以選擇“ViewàShow Level Meters”或按“Alt+7”鍵來打開。（如下圖）

這樣我們就可以輸入音頻范圍的任意波形來察看了。比如我們在電子學習中最基本的內容之一，RC濾波和LC濾波，以往我們只是理論上學習和分析，沒有直觀的認識，現在就讓我們來看看“廬山真面目”?。ㄈ缦聢D）

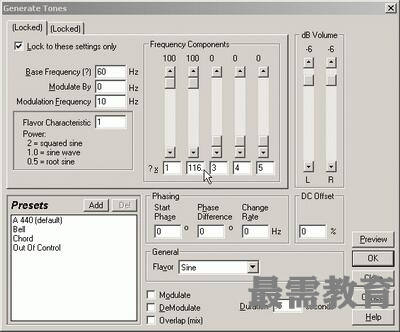

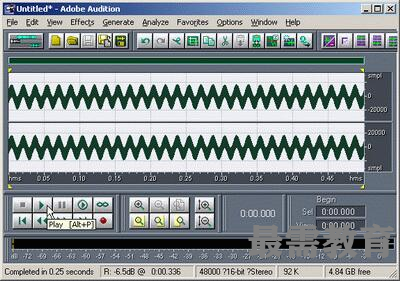

首先打開一個Adobe Audition程序作為“信號發生器”用。還記得怎么產生復合音吧？這里我們就試試生成60/7000 Hz的復合音信號。點擊“GenerateàTones”，選中“Lock to these settings only”，基頻設為60Hz，第一頻率組件X1，幅度100%；第二頻率組件X116.666，幅度100%；總音量-6dB，長度0.5秒。生成的波形如圖所示。（如下圖）

生成立體聲信號是為了用一個聲道作為標準參照，更容易理解信號處理前后的特征。點擊“播放”按鈕，信號將從聲卡線路輸出端輸出。

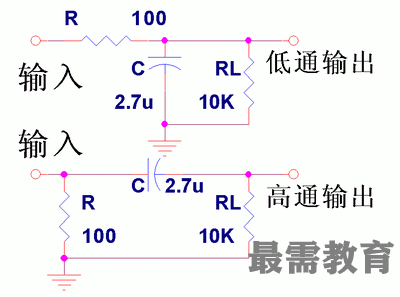

將右聲道信號接到圖示的高、低通濾波器上，輸出端將輸出濾波后的高/低頻信號，這里分別是60/7000 Hz，接到聲卡線路輸入端即可用Adobe Audition顯示出來。（如下圖）

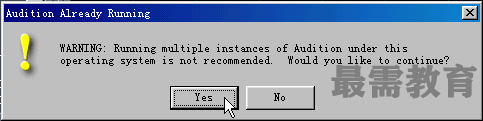

這里有個問題，程序與錄音機類似，“播放”與“錄音”是不能同時操作的，那么我們?nèi)绾芜M行錄音呢？很簡單，再打開一個程序窗口作為“示波器”用就可以啦?。ù蟛糠諻indows程序都可以打開多個窗口操作，只有少數例外）。在WIN98下會彈出一個窗口警告，“不推薦在此操作系統下打開多重Audition 程序窗口，是否繼續？”別理會，點“Yes”打開就是了，不會出什么問題的。（如下圖）

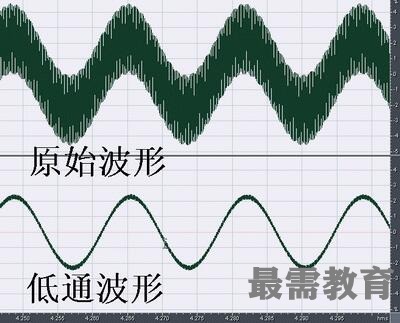

先在第二窗口點擊“錄音”按鈕，然后切換到第一窗口點擊“播放”按鈕，再回到第二窗口，等播放完畢點擊“停止”按鈕，即可看到錄制完的波形。這是低通濾波后的波形。（如下圖）

這是高通濾波后的波形。（如下圖）
