Adobe Audition 單脈沖及脈沖響應示波
脈沖信號是一類特殊的信號,其產生、錄制、分析都有一定的要求,否則容易得出錯誤的結果,培養出錯誤的觀念,這點必須注意。

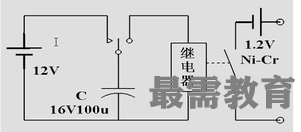

脈沖產生電路有很多,像555集成電路就可以方便地產生單脈沖、連續脈沖。用手直接碰接電源的方法不科學也不準確。這里用一個簡單的機電式電路來產生單脈沖。如圖所示,先將電容C接入12V電源充電,然后接入繼電器電路,使繼電器短暫吸合再斷開,電路輸出端便輸出一個脈沖。(如下圖)

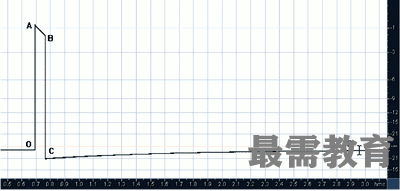

這個脈沖的特點是電壓低,內阻低,驅動力強,不過不容易做到時間短。將此脈沖直接錄制下來可以看到其寬度約50毫秒,由圖中可以看出,脈沖從O點開始,達到峰值A(chǔ)點后,聲卡輸入電容充電電流開始減小,波形幅值開始回落,到B點脈沖結束,電容開始放電,形成一個負峰值C,放電以較緩慢的速度結束,到光標處D點基本回0。進一步的實驗研究表明負峰值的幅度與AB點間的差值相等,X軸上下部分的包絡面積相等,即總的波形沒有直流分量,脈沖越窄,負峰值反應越小。(如下圖)

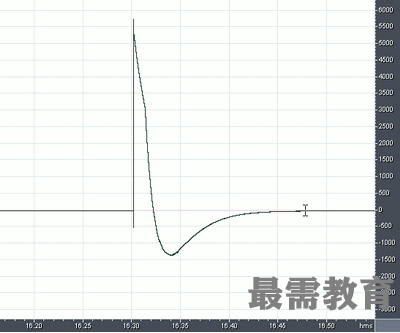

再看一個由電容放電產生的脈沖波形。將一個100微法的電容充電至1.2伏,然后接入正在錄音的聲卡輸入端,得到如圖所示的波形??梢钥吹?,脈沖沒有明確的結束點(實際上是一個寬三角波),聲卡輸入電容放電的開始也沒有形成反峰值,這是由于外接電容吸收了放電峰值所致,由此可見輸入電阻大時用大電容產生脈沖是不可取的。(如下圖)

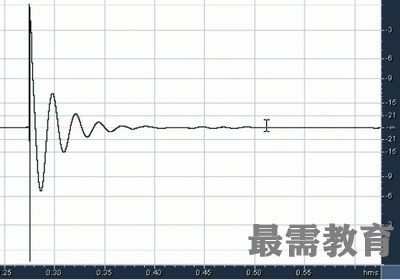

清楚了純脈沖錄制波形的特性,有助于正確認識和分析脈沖反應波形的特征。如圖所示,這是一只8英寸口徑揚聲器接受上述方波脈沖沖擊的電反應波形記錄。注意應該選擇大口徑低頻揚聲器,否則其后沿振蕩反應不明顯,容易產生誤解。由上述波形我們可以分析出揚聲器的脈沖反應特性是調制在純脈沖錄制波形上的振蕩波形。(如下圖)

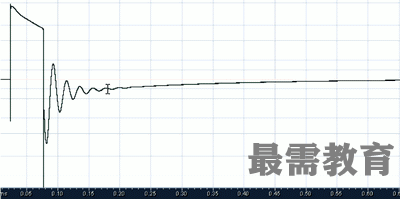

一個特例是接入揚聲器后由于輸入端電阻很小,可以用一只較小的電容充電作為脈沖源使用,將產生很窄的脈沖,得到近于真實的揚聲器脈沖反應曲線,如圖所示是用100微法的電容充電至1.2伏沖擊上述揚聲器的結果。(如下圖)
上述揚聲器脈沖反應的后沿開始都 有一條很陡很窄的負峰值線,這是揚聲器音圈電感產生的感應脈沖。

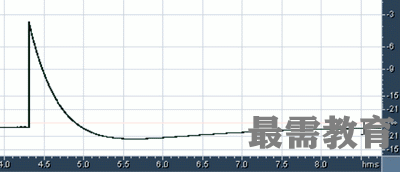

如果用大電容作為脈沖源使用,而且揚聲器口徑太小,幾乎無后沿反應,則容易將聲卡輸入電容放電波形誤認為是揚聲器的后沿反應,這是不正確的。(如下圖)
所有的上述實驗現象都可以歸結到一個理論問題:電路的時間常數。大家可以參考有關的電子學教材和書籍,這里就不再詳述了。
