AutoCAD中繪制矩形的步驟有哪些?

提問人:胡彤l發布時間:2020-10-13

方法:在命令行內輸入命令的快捷鍵為Rec,確定,用鼠標在鍵在操作窗口中指定第一角點,并拖動鼠標,在命令行內輸入@X,Y  確定

X為矩形在水平方向上的距離

Y指矩形在垂直方向上的距離

指定第一點    如在拖出一個點后按D  確定這時會使用尺寸方法創建矩形方法

按完D后確定,輸入矩形的長度和寬度, 指定另外一個角將這一點定位在矩形的內部

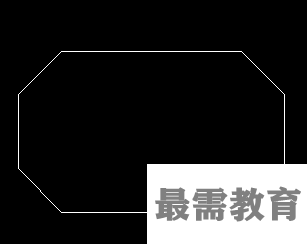

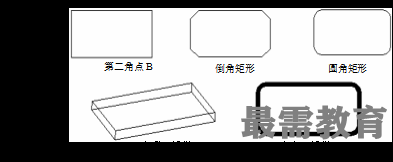

不指定第一點直接點擊C確定,指定矩形的第一個倒角距離和指定矩形的第二個倒角距離,便可出來一個帶有倒角現象的矩離

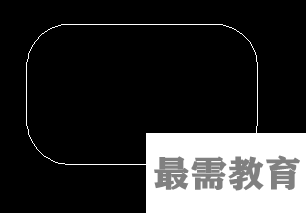

不指定第一點而直接點擊F確定,指定矩形的圓角半徑,便可出現一個有圓角的矩形

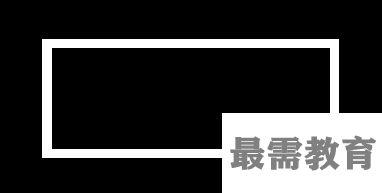

寬度,在不指定第一點時直接點擊W確定,指定矩形的線寬粗細。便可出現一個有粗細的矩形


厚度,自身的厚度,相當于長方體的高度。

標高,提升物體。
