AutoCAD中倒角命令的使用方法是什么?

提問人:胡彤l發布時間:2020-10-13

1.從命令欄中輸入快捷鍵為CHA/單擊修改工具欄中倒角按紐圖片43.png

2.輸入D(距離)輸入第一個倒角距離(直度邊長),和第二個倒角距離(直角邊長)

3.選擇倒角直線


各選項含義如下:

1、“多段線(P)”:可以以當前設置的倒角大小對多段線的各頂點(交角)修倒角。

2、“距離(D)”:設置倒角距離尺寸。

3、“角度(A)”:可以根椐第一個倒角距離和角度來設置倒角尺寸。

4、“修剪(T)”:設置倒角后是否保留原拐角邊。

5、“多個(U)”:可以對多個對象繪制倒角。

注:修倒角時,倒角距離或倒角角度不能太大,否則無效。當兩個倒角距離均為0時,此命令將延伸兩條直線使之相交,不產生倒角,此外,如果兩條直線平行、發散等,則不能修倒角。

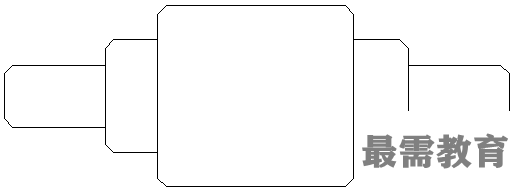

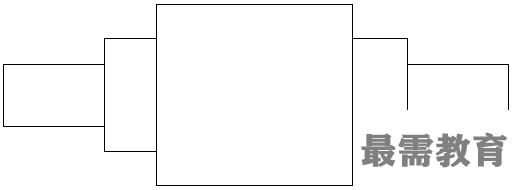

例如對左圖所示的軸平面圖修倒角后,結果如圖右圖所示
