Creo-2.0柔性建模01-01: 了解柔性建模

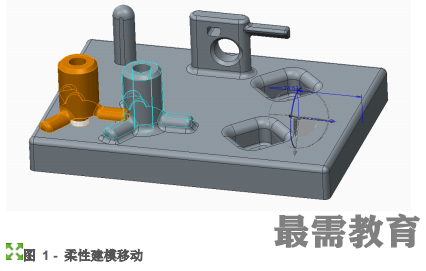

“柔性建?！笔且詭缀螢榛A(chǔ)的一組編輯工具，不支持創建新幾何。所有操作都完全以幾何為基礎，不會利用現有的、以特征為基礎的模型信息?，F(xiàn)有幾何的特征或元件參考會自動重定向?yàn)樾薷牡膸缀?。因此，裝配到銷釘?shù)牧慵?huì)保持其參考，并且會在您使用“柔性建?！钡摹耙苿?dòng)”特征移動銷釘時隨之移動，如圖 1 所示。

由于以幾何為基礎，因此“柔性建模”工具會像在舊 Pro/ENGINEER 或新 Creo 模型上一樣，以相同方式在導入幾何上執行。“柔性建?！辈皇仟?dú)立的建模系統，而是一組與標準參數建模技術一起操作的集成工具。一般使用情況包括：

1. 使用沒有設計意圖的模型。

o 編輯非原生幾何文件。

o 分配新的設計意圖。

o 控制作為“特征”的曲面集。

2. 使用包含已廢棄設計意圖的模型。

o 舊參數模型難以使用/修改。

o 零件設計要求已改變；需要新控制。

o 分配新的設計意圖，而不是重建。

3. 創建緊急更改 (在任何模型上)。 o 執行直接修改，而無需了解現有模型或設計意圖。

“柔性建模”可獨立于基礎幾何來創建可將幾何選擇方式與幾何操作方法保存在特征中的參數特征。
