如何在A(yíng)utoCAD中繪制三維曲面？

在A(yíng)utoCAD中，不僅可以繪制球面、圓錐面、圓柱面等基本三維曲面，還可以繪制旋轉曲面、平移曲面、直紋曲面和邊界曲面。使用“繪圖”---“曲面”子菜單中的命令或“曲面”工具欄可以繪制這些曲面

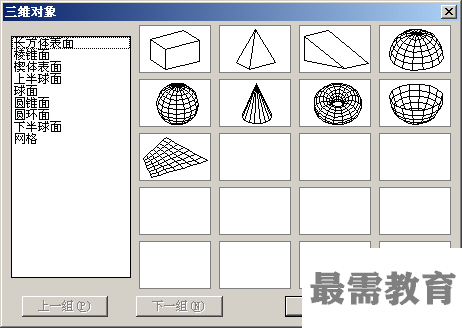

選擇“繪圖”---“曲面”---“三維曲面”命令，利用打開的“三維對象”對話框，可以繪制大部分三維曲面，如長方體表面、棱錐面、楔體表面及球面等。

選擇“繪圖”---“曲面”---“三維面”命令(3DFACE)，可以繪制三維面。三維面是三維空間的表面，它沒有厚度，也沒有質量屬性。由“三維面”命令創建的每個面的各頂點可以有不同的Z坐標，但構成各個面的頂點最多不能超過4個。

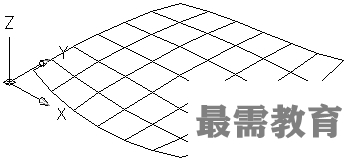

選擇“繪圖”---“曲面”---“三維網格”命令(3DMESH)，可以根據指定的M行N列個頂點和每一頂點的位置生成三維空間多邊形網格。M和N的最小值為2，表明定義多邊形網格至少要4個點，其最大值為256。

選擇“繪圖”----“曲面”---“旋轉曲面”命令(REVSURF)，可以將曲線繞旋轉軸旋轉一定的角度，形成旋轉曲面。

選擇“繪圖”----“曲面”----平移曲面”命令(RULESURF)，可以將路徑曲線沿方向矢量進行平移后構成平移曲面。

選擇“繪圖”|“曲面”|“直紋曲面”命令(RULESURF)，可以在兩條曲線之間用直線連接從而形成直紋曲面。

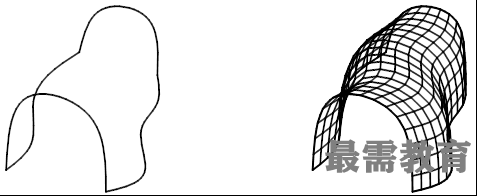

選擇“繪圖”---“曲面”---“邊界曲面”命令(EDGESURF)，可以使用4條首尾連接的邊創建三維多邊形網格。
