Creo-2.0柔性建模設計02-02: 應用形狀選擇

    當創建“柔性建模”特征時，您必須選擇要移動或修改的幾何曲面。雖然這通常要在您輸入特征之前完成，但也可以在激活特征之后完成。

    當在啟動“柔性建模”特征之前收集曲面時，請選擇曲面并選擇下列其中一個選項來完成曲面收集：

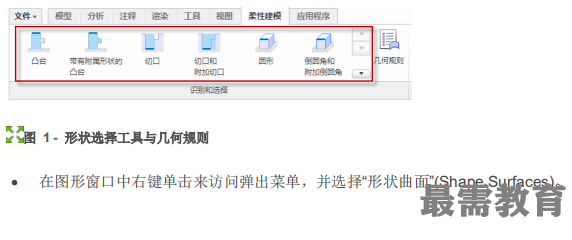

? 選擇并使用功能區內“識別和選擇”(Recognize and Select) 組中的形狀選擇工具，如圖 1 所示。

要添加或移除曲面或曲面集，請按下 CTRL 鍵同時選擇形狀選擇工具。

如果您想要在選擇所需曲面之前先啟動“柔性建?！?Flexible Modeling) 工具，請選擇工具內的“參 考”(Reference) 選項卡并執行下列其中一項：

? 如上所述，選擇所需曲面。

? 單擊“詳細信息”(Details)，打開“曲面集”(Surface Sets) 對話框。

   “凸臺”、“切口”和“圓形”形狀選擇工具，都有主要版本與次要版本。這兩個版本的差異在于曲面選擇算法。當主要“凸臺”、“切口”與“圓形”工具只能選擇基本形狀時，附屬工具會展開選擇選項以包括孔和其它幾何。

請記住“柔性幾何”選擇規則內嵌在特征中，因此會于再生時進行評估。會基于內嵌選擇規則自動

添加新曲面。
