在AutoCAD中渲染模型的步驟

1.顯示模型的三維視圖。

2.選擇“視圖”菜單下的“渲染”命令中的“渲染”命令或單擊中的按紐。

3.在“渲染”對話框中設置選項或接受默認設置。

  在“渲染選項”下選擇“平滑著色”來平滑多邊形面之間的邊。

與“平滑著色”相關的還有“平滑角度”，它設置 AutoCAD 區(qū)別邊的角度值。默認的角度設置為 45 度。小于 45 度的角將平滑處理，大于 45 度的角被看作是邊。

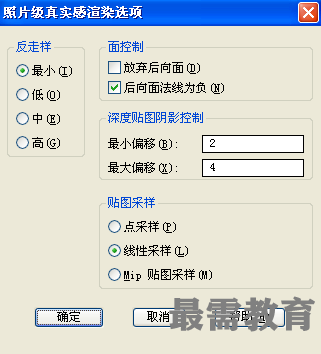

  在“渲染選項”下選擇“其他選項”。然后，在“照片級真實感渲染選項”對話框中選擇所需的選項。

4.要將圖像渲染到屏幕上，請確認“目標”設置為“渲染窗口”或“視口”。

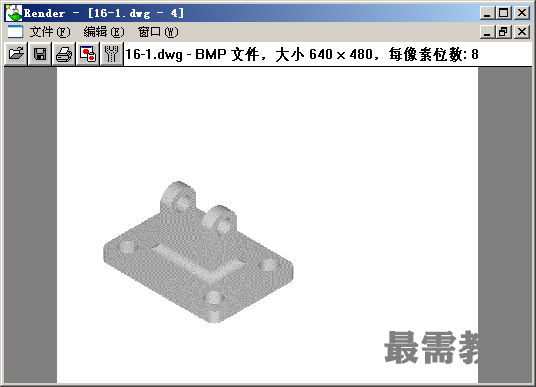

在渲染圖形時，如果在“渲染”對話框的“目標”選項組的下拉列表框中選擇“渲染窗口”選項，可以直接在渲染窗口中顯示渲染效果 。

如果將“目標”設置為“文件”，則圖像直接輸出到文件，不顯示在屏幕上。

5.選擇一個已命名的場景或當前視圖。

6.選擇“渲染”。

經(jīng)過一段時間（長短由圖形大小決定），AutoCAD 會顯示模型的渲染圖像。

注:在“目標”設置為“文件”是，存的格式為（.bmp）
