Creo-2.0柔性建模設計02-05: 應用倒圓角選擇

在凸邊或凹邊上創(chuàng)建的倒圓角分別為凸倒圓角或凹倒圓角。只有在主曲面為凹形且具有相同半徑值時，才會選擇凹次級曲面。相同規(guī)則也適用于凸倒圓角。

從倒圓角形狀收集曲面時，也會收集連接它們的過渡曲面。

過程: 應用倒圓角選擇

事前準備

隱藏/取消隱藏

過程設置：

1. 為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File) > “關閉”(Close) 直到不顯示任何模型，再單擊“文件”(File) > “管理會話”(Manage Session) > “拭除未顯示的”(Erase Not Displayed)。

2. 單擊“文件”(File) > “管理會話”(Manage Session) > “設置工作目錄”(Set Working Directory) ，然后導航到PTCU\CreoParametric1\Flexible_Modeling\Round_Selections 文件夾并單擊“確 定”(OK)

3. 單擊“文件”(File) > “打開”(Open) 然后雙擊 ROUND_SELECTION.PRT 。

任務 1. 使用倒圓角選擇工具。

1. 禁用所有“基準顯示”類型。

2. 選擇“柔性建?！?Flexible Modeling) 選項卡。

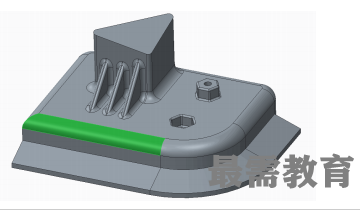

3. 選擇較大的倒圓角曲面，如圖所示。

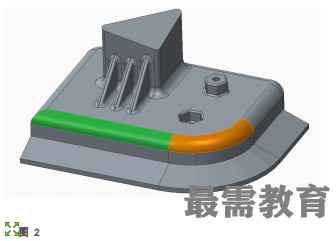

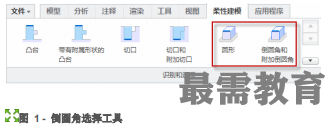

4. 選擇倒圓角曲面后，將光標置于“圓形”(Round 工具上。

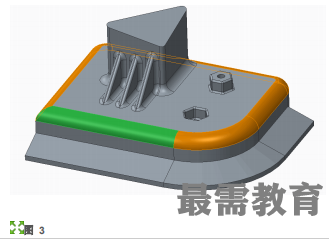

5. 現(xiàn)在光標位于“倒圓角和附加倒圓角”(Round with Secondary) 工具上。請注意，當標準“圓形”工具在第一個過渡處完成時，“倒圓角和附加倒圓角”會將選擇展開至與這些過渡相連接且

擁有相同半徑值的倒圓角曲面。

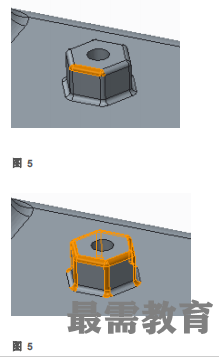

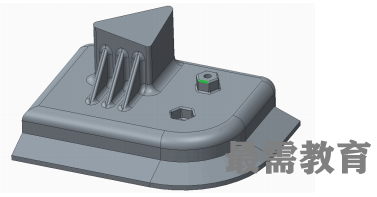

6. 選擇圓角的頂邊曲面，如圖所示。

7. 選擇倒圓角曲面后，將光標置于“圓形”(Round) 工具與“倒圓角和附加倒圓角”(Round withSecondary) 工具上。請注意，在主要與次要倒圓角工具之間發(fā)生的不同曲面突出顯示情況。

? 請記住，只有當主曲面為凹時才會選擇凹次級曲面。

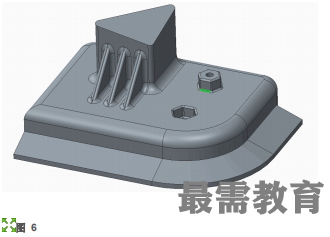

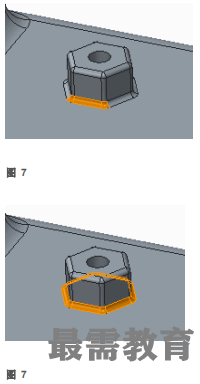

8. 選擇圓角的底邊曲面，如圖所示。

9. 選擇倒圓角曲面后，將光標置于“圓形”(Round)工具與“倒圓角和附加倒圓角”(Round with Secondary) 工具上。請注意，只有當主曲面為凸時才會選擇凸次級曲面。

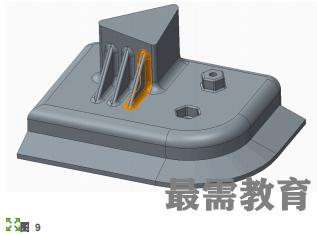

10. 選擇肋倒圓角的其中一個曲面，如圖所示。

11. 將光標置于“圓形”(Round) 工具上，然后單擊“倒圓角和附加倒圓角”(Round with Secondary) 工具。

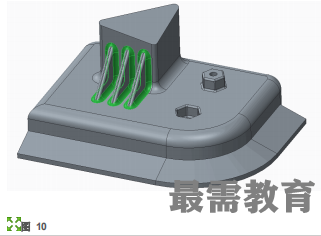

12. 按住 CTRL 鍵，并使用“倒圓角和附加倒圓角”(Round with Secondary) 選擇三個肋倒圓角曲面集。

過程就此結束。
