Creo-2.0柔性建模設計02-06: 利用幾何規則

“幾何規則”可讓您輕松識別及收集設計意圖曲面集。您可以使用智能選擇工具來分析幾何。無論您在處理導入的模型還是在處理原生 Creo 模型，智能選擇工具的作用均相同。

要訪問“幾何規則”，您必須先選擇曲面。選擇參考或種子曲面后，可以定義曲面集合。

定義初始曲面集后，您可以添加其它規則和曲面，或只是完成集合。您可通過按下 CTRL 鍵來組合 (添加或移除) 多個選擇。

過程: 利用幾何規則

事前準備

隱藏/取消隱藏

過程設置：

1. 為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File) > “關閉”(Close) 直到不顯示任何模型，再單擊“文件”(File) > “管理會話”(Manage Session) > “拭除未顯示的”(Erase Not Displayed)。

2. 單擊“文件”(File) > “管理會話”(Manage Session) > “設置工作目錄”(Set Working Directory) ，然后導航到PTCU\CreoParametric1\Flexible_Modeling\Geometry_Rules 文件夾并單擊“確 定”(OK)

3. 單擊“文件”(File) > “打開”(Open) 然后雙擊 GEOMETRY_RULES_SELECTION.PRT 。

1. 任務 1. 使用“幾何規則”選擇工具。

1. 禁用所有“基準顯示”類型。

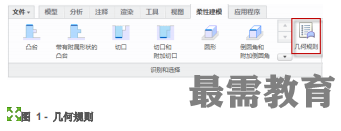

2. 選擇“柔性建?！?Flexible Modeling) 選項卡。

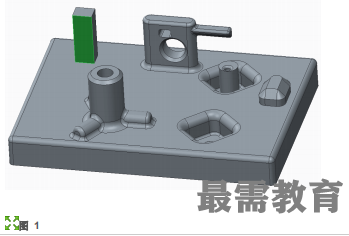

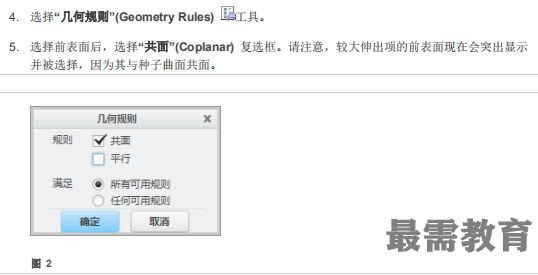

3. 選擇前表面，如圖所示。請注意，當選擇種子曲面時，會激活“幾何規則”。

6. 清除“共面”(Coplanar) 復選框。

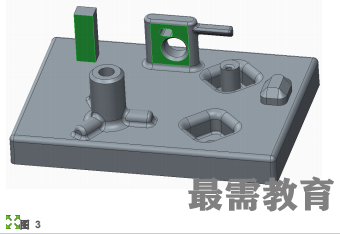

7. 選擇“平行”(Parallel) 復選框。請注意，現在不僅選擇了之前的共面曲面，而且還選擇了模型中的所有平行曲面。

請記住，“幾何規則”為動態規則，可在收集曲面過程中應用此規則。重新生成每個模型時，都將對這些規則進行評估。

8. 單擊“確定”(OK)，關閉“幾何規則”(Geometry Rules) 對話框。

9. 單擊圖形窗口來清除選擇。

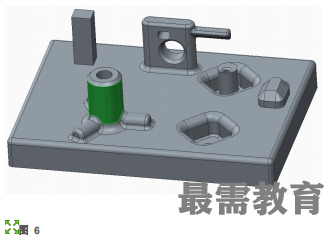

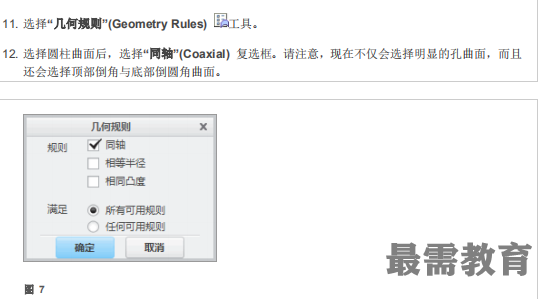

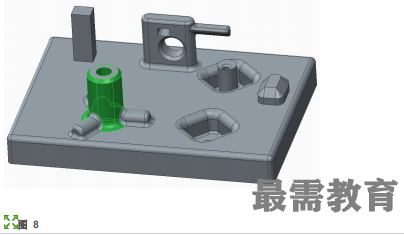

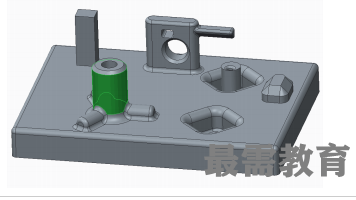

10. 選擇圓柱曲面，如圖所示。

13. 單擊“確定”(OK)，關閉“幾何規則”(Geometry Rules) 對話框。

14. 單擊圖形窗口來清除選擇。

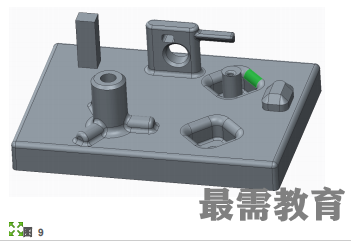

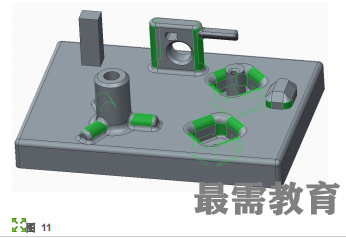

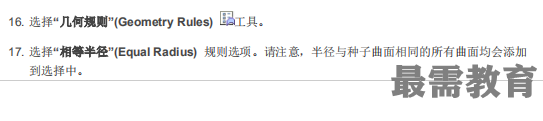

15. 選擇腔槽頂邊的其中一個倒圓角曲面，如圖所示。

18. 單擊“確定”(OK)，關閉“幾何規則”(Geometry Rules) 對話框。

19. 單擊圖形窗口來清除選擇。

20. 選擇圓柱曲面，如圖所示。

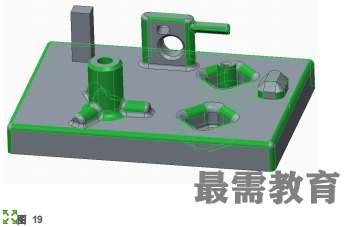

? 由于圓柱體是凸的，因此現在會選擇整個模型中的所有凸曲面。

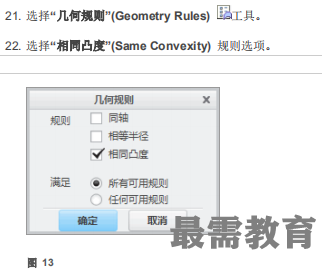

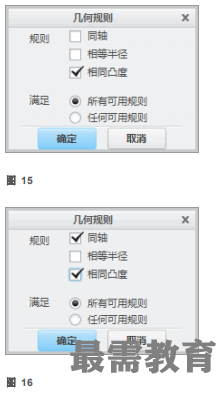

23. 選擇“相同凸度”(Same Convexity) 規則后，再選擇“同軸”(Coaxial) 規則選項，如圖所示。

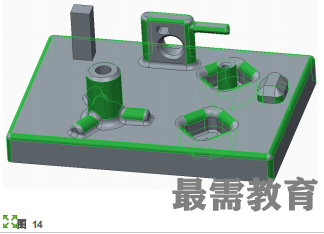

24. 選擇“所有可用規則”(All applicable rules) 以同時滿足兩個所選規則并縮小收集范圍，如圖所示。

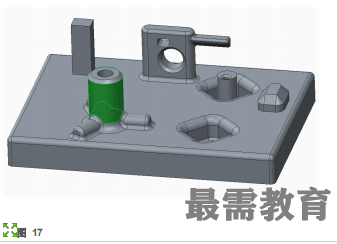

? 在“同軸”與“相同凸度”規則均適用的情況下，將只選擇圓柱體外部曲面。

過程就此結束。
