Creo-2.0 03-02: 應用柔性按尺寸移動

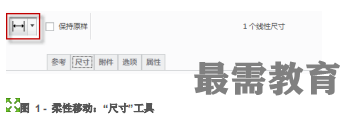

“柔性建?！钡摹耙苿印碧卣魈峁巴蟿印薄ⅰ俺叽纭迸c“裝配”工具。使用“尺寸”工具時，可以定義尺寸參考來定位幾何。

現有幾何所選參考之間的尺寸定義所選曲面的位置。

您可以在操控板選項卡下找到多個其它選項。

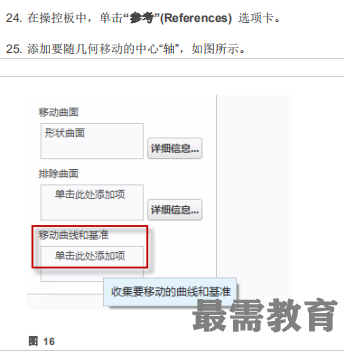

在“參考”(References) 選項卡中，可將曲線與基準圖元添加至“移動”特征，來隨新位置移動。此外，也可以參考添加至“移動”特征的曲線和基準圖元來定位所選曲面。

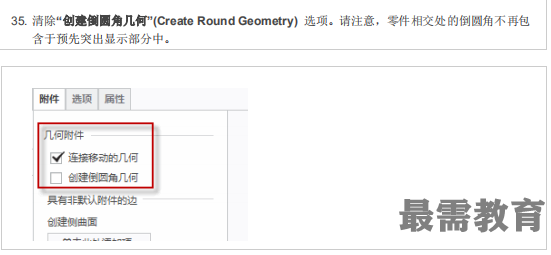

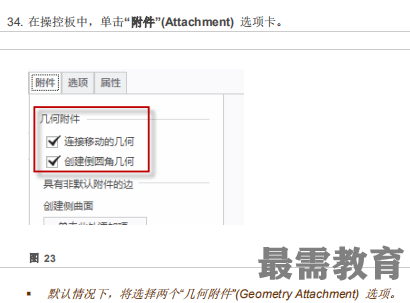

在“附件”(Attachment) 選項卡中，“創建倒圓角幾何”(Create Round Geometry) 選項可在所選曲面與幾何剩余部分的相交處重新創建現有倒圓角。您可以停用此選項，但這樣會保持與銳邊過渡相交

您還可以在“附件”(Attachment) 選項卡中找到“連接移動的幾何”(Attach Moved Geometry) 選項，該選項可自動將移動的選擇項重新連接至現有幾何。如果模型為實體，則會自動實體化所選內容。若清除該選項，則會創建一個開放且未附加的曲面面組。

過程: 應用柔性按尺寸移動

事前準備

隱藏/取消隱藏

過程設置：

1. 為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File) > “關閉”(Close) 直到不顯示任何模型，再單擊“文件”(File) > “管理會話”(Manage Session) > “拭除未顯示的”(Erase Not Displayed)。

2. 單擊“文件”(File) > “管理會話”(Manage Session) > “設置工作目錄”(Set Working Directory) ，然后導航到PTCU\CreoParametric1\Flexible_Modeling\Move_Dimension 文件夾并單擊“確 定”(OK)

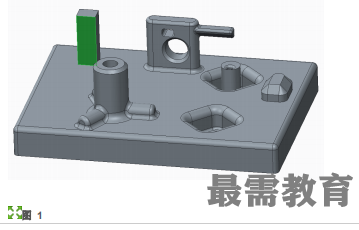

3. 單擊“文件”(File) > “打開”(Open) 然后雙擊 MOVEDIM.PRT 。

任務 1. 使用“柔性按尺寸移動”特征。

1. 禁用所有“基準顯示”類型。

2. 選擇“柔性建?！?Flexible Modeling) 選項卡。

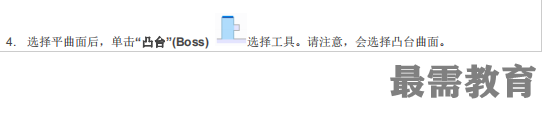

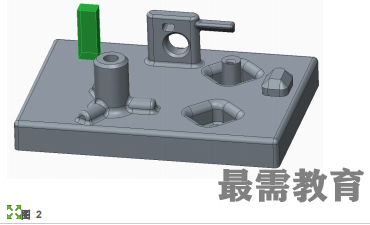

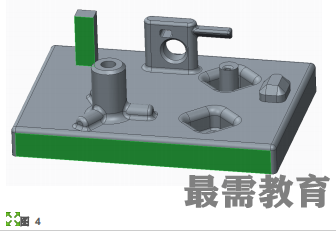

3. 選擇前平曲面，如圖所示。

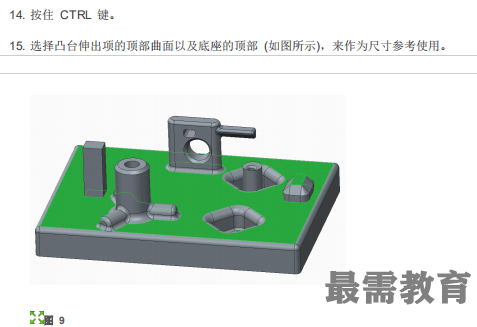

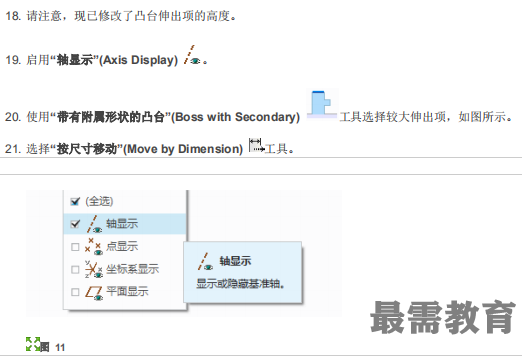

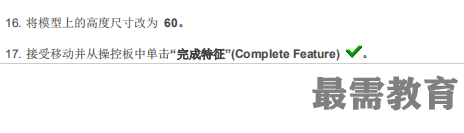

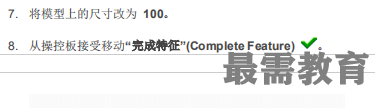

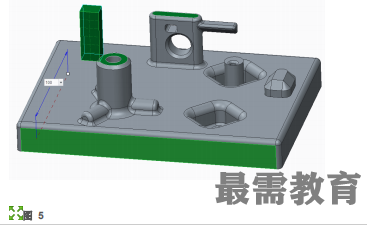

 9. 請注意，所選凸臺伸出項的產生位置現由所選曲面之間 100 毫米的尺寸驅動。

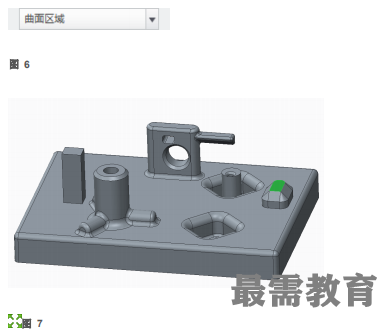

10. 將選擇過濾器設置為“曲面區域”(Surface Regions)。

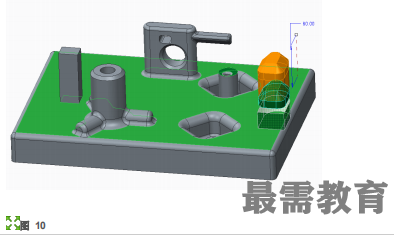

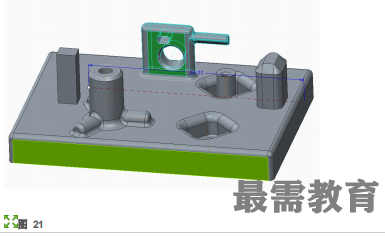

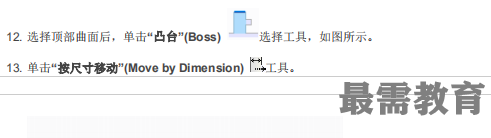

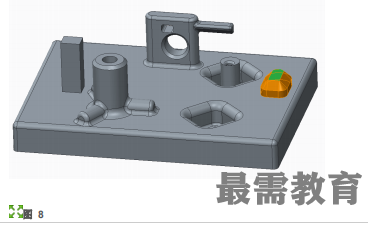

11. 選擇頂部曲面，如圖所示。請注意，現在只選擇了所需曲面區域。

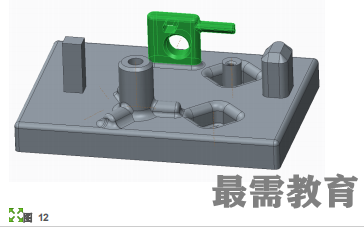

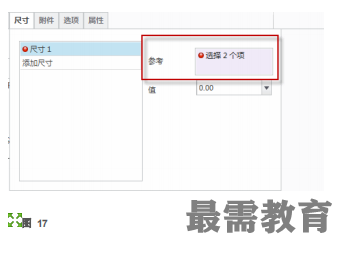

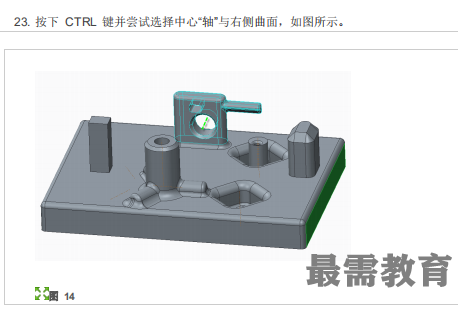

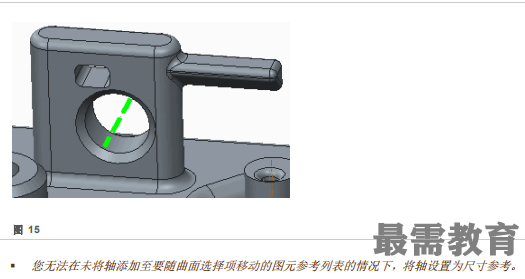

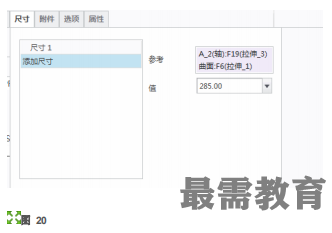

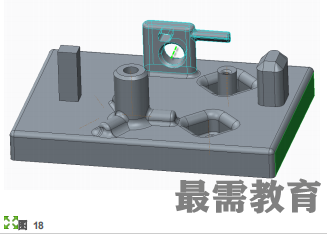

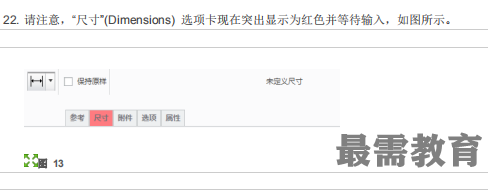

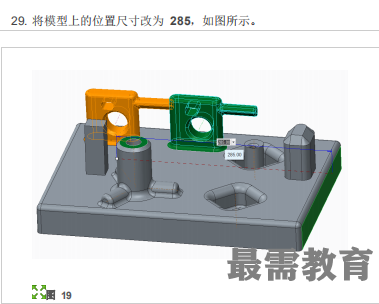

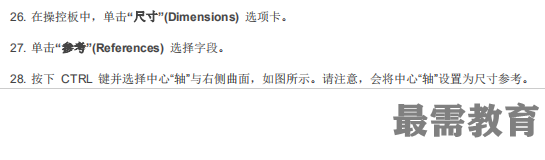

30. 在“尺寸”(Dimensions) 選項卡中，單擊“添加尺寸”(Add Dimension)，如圖所示。

31. 單擊“參考”(References) 選擇字段。

32. 按下 CTRL 鍵并選擇平行平面，如圖所示。

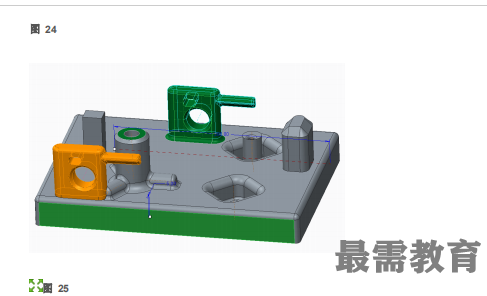

33. 將模型上的位置尺寸改為 5，如圖所示。請注意，零件相交處的倒圓角會根據現有幾何做相應調整。

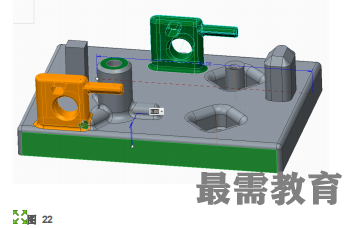

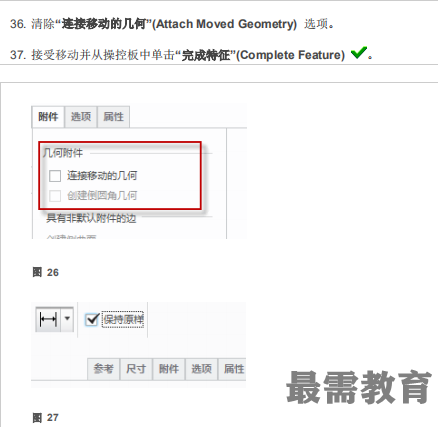

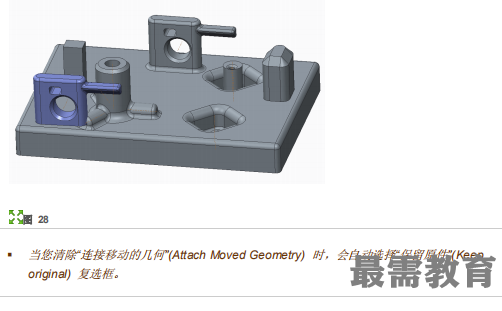

38. 請注意，所產生的移動幾何現在是未附加的開放面組。

過程就此結束。
