Creo-2.0 03-06: 使用柔性鏡像

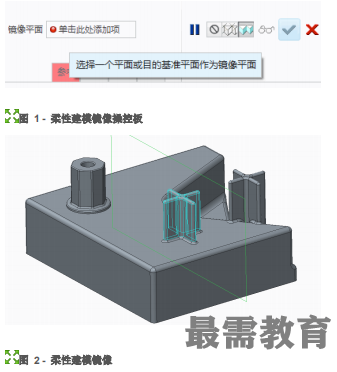

“柔性建?！钡摹扮R像”特征可讓您繞某個參考平面鏡像幾何。會自動延伸曲面，并會在相交邊處重新創建倒圓角?！叭嵝越！钡摹扮R像”特征也可以包含基準幾何，例如曲線、軸和平面?！皡⒖肌?Reference) 選項卡可用于定義附件、指定倒圓角的創建，以及限制邊幾何?！斑x項”(Option) 選項卡可用于定義延伸曲面和分割曲面。

   若無法按默認創建鏡像，清除“連接鏡像幾何”(Attach Mirrored Geometry) 選項可能會有所幫助。通過使特征處于未附加狀態，您可以看到幾何的部分，并了解無法創建鏡像特征的原因。

過程設置：

1. 為避免命名沖突，建議您先保存您的工作，然后單擊“文件”(File) > “關閉”(Close) 直到不顯示任何模型，再單擊“文件”(File) > “管理會話”(Manage Session) > “拭除未顯示的”(Erase Not Displayed)。

2. 單擊“文件”(File) > “管理會話”(Manage Session) > “設置工作目錄”(Set Working Directory) ，然后導航到 PTCU\CreoParametric1\Flexible_Modeling\Flexible_Mirror

文件夾并單擊“確定”(OK)

3. 單擊“文件”(File) > “打開”(Open) 然后雙擊 MIRROR.PRT 。
