2020Maya創建NURBS曲線

1. CV曲線工具

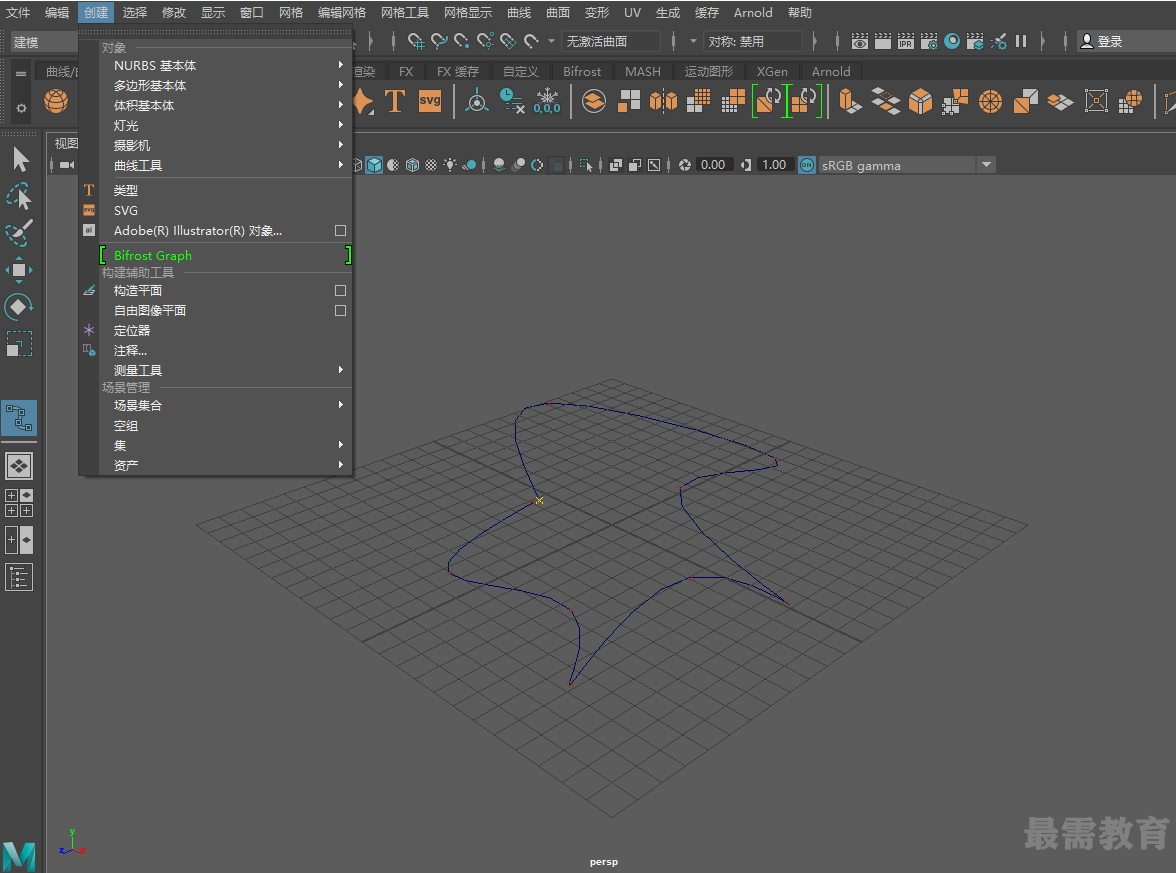

該工具是以放置CV控制頂點來控制曲線形態。用戶可以在菜單欄中執行“創建>曲線工具>CV曲線工具”命令，然后單擊鼠標左鍵來放置這些CV,從放置的第三個CV之后的每個CV都將繪制曲線的形狀。

2.EP曲線工具

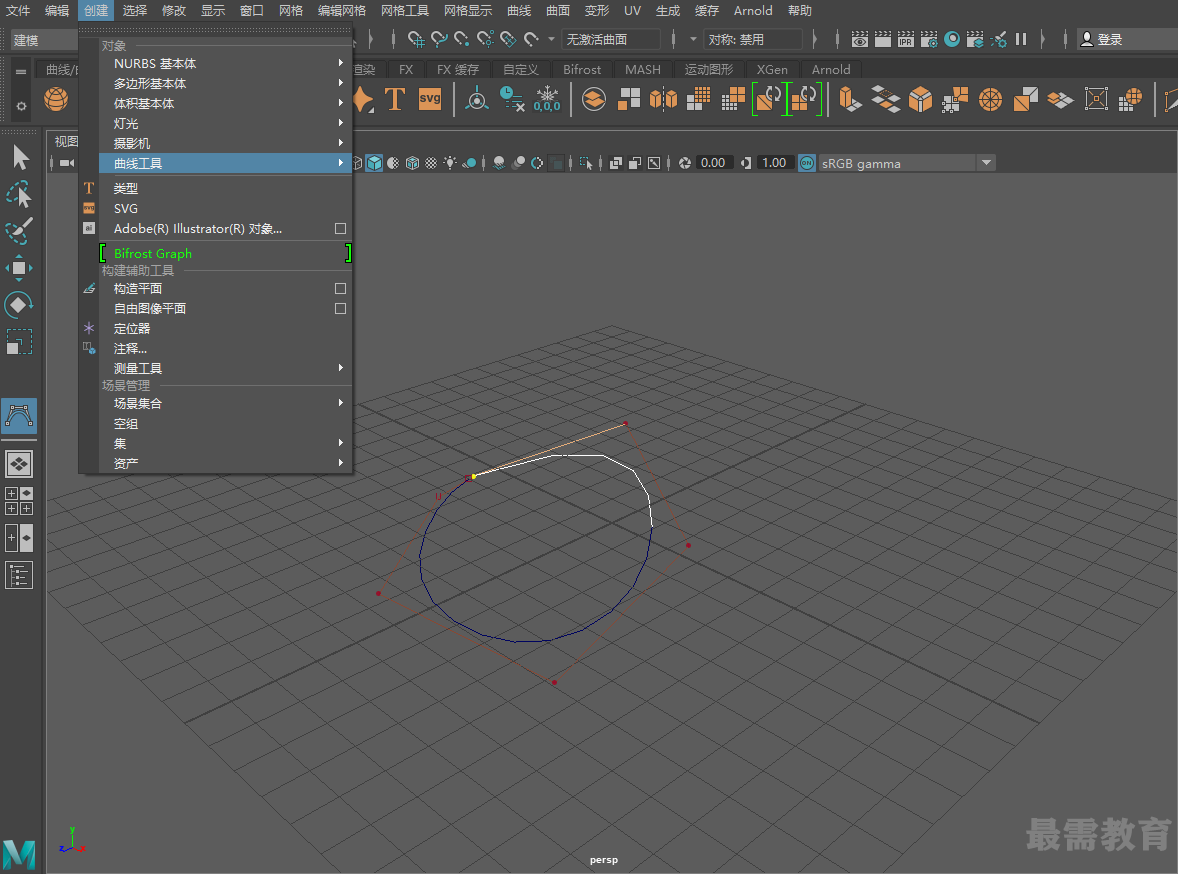

若要使所繪制曲線通過某個特定點，可以選擇使用EP曲線工具。該工具通過放置編輯點來繪制NURBS曲線，然后在根據指定編輯點的位置來計算CV的位置。用戶可以再菜單欄中執行“創建>曲線工具>EP曲線工具”命令，或是單擊工具架中的相應圖標，如下圖所示，然后在單擊鼠標左鍵依次放置編輯點，Maya將根據用戶放置的第一個編輯點之后的每個編輯點來繪制曲線的形狀，最后按Enter鍵完成曲線繪制，如下圖所示

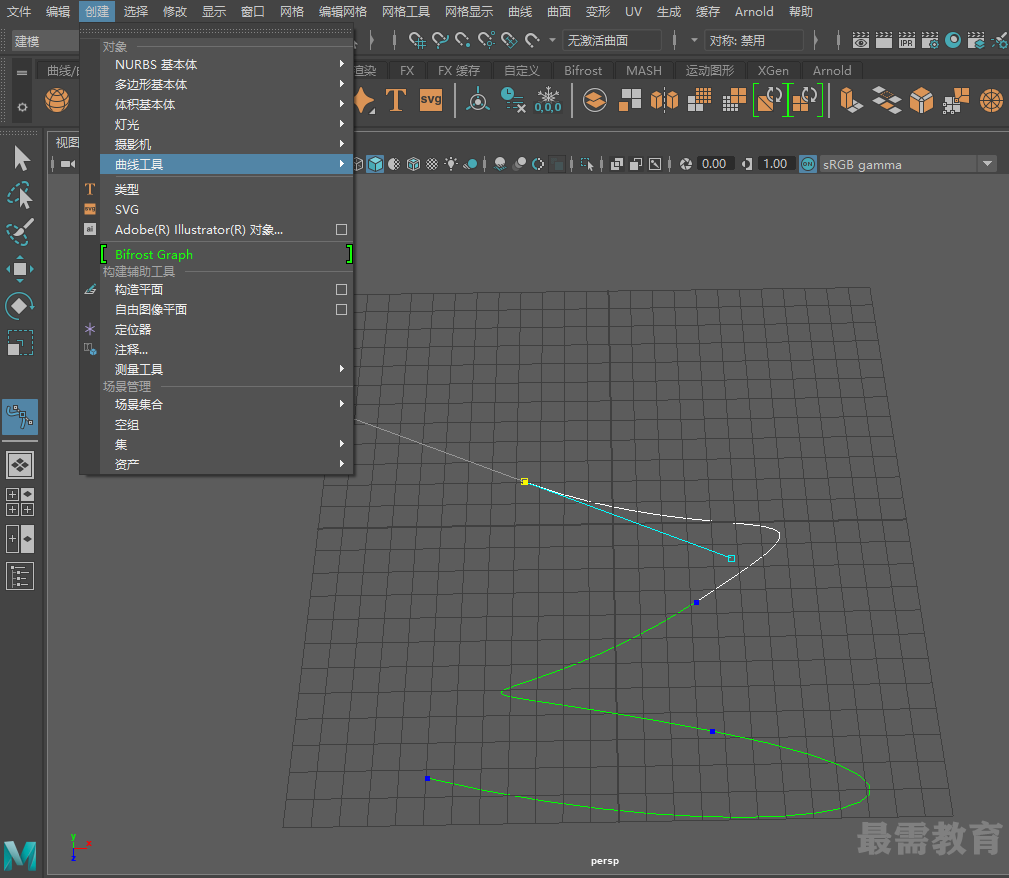

3.用戶可以使用Bezier曲線工具創建Bezier曲線。該工具是通過放置Bezier定位點來繪制曲線，用戶可以通過編輯定位點的位置或操縱定位點上的切線控制柄來更改曲線形狀。用戶可以在菜單欄中執行“創建>曲線工具>Bezier曲線工具”命令，或是單擊“曲線/切面”工具架中的“Bezier曲線工具”圖標按鈕來使用該工具，如下圖所示

4.鉛筆曲線工具

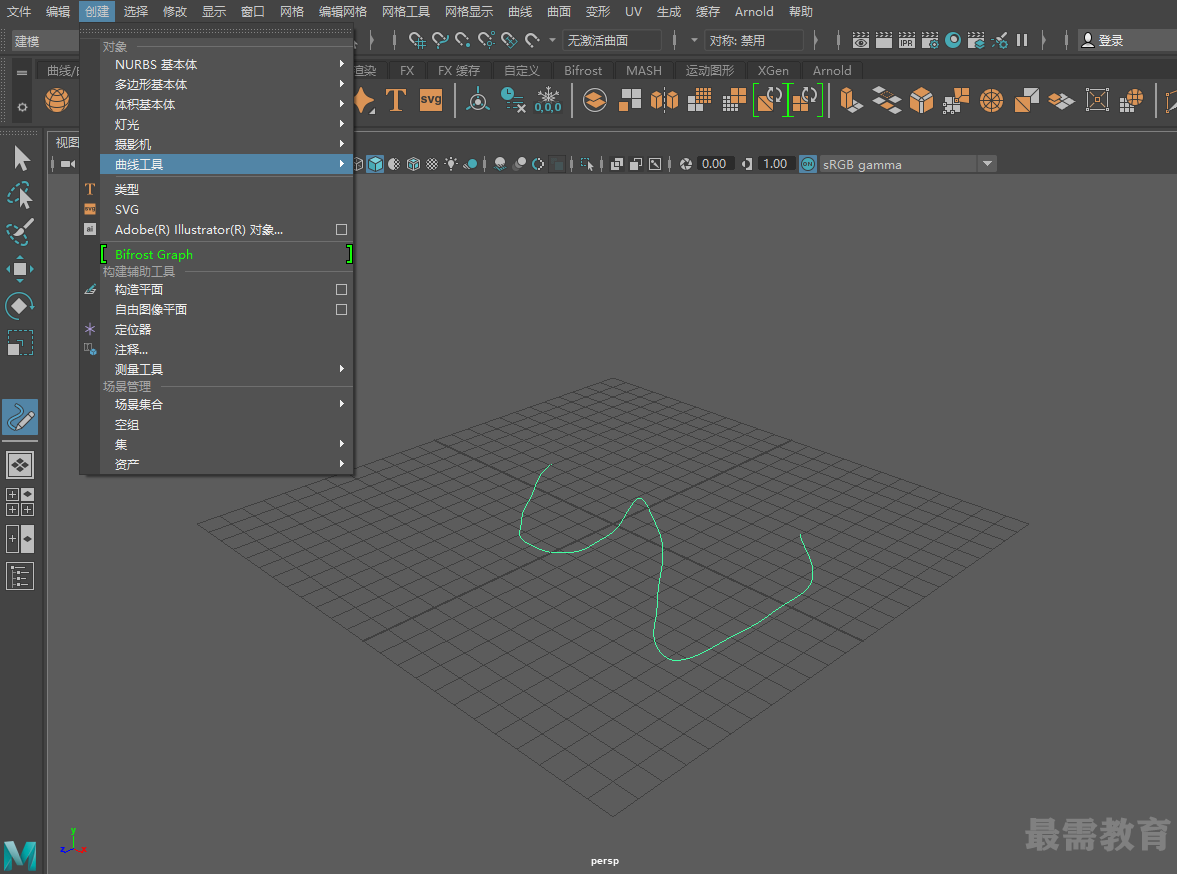

有時候，用戶可以使用鉛筆曲線工具徒手繪制NURBS曲線。在菜單欄中執行“創建>曲線工具>鉛筆曲線工具”命令，或是單擊“曲線/曲面”工具架中的“鉛筆曲線工具”圖標按鈕，如下圖所示。接著拖動鼠標以繪制曲線草圖，松開鼠標即可完成曲線的繪制，如下圖所示

5.三點/兩點圓弧工具

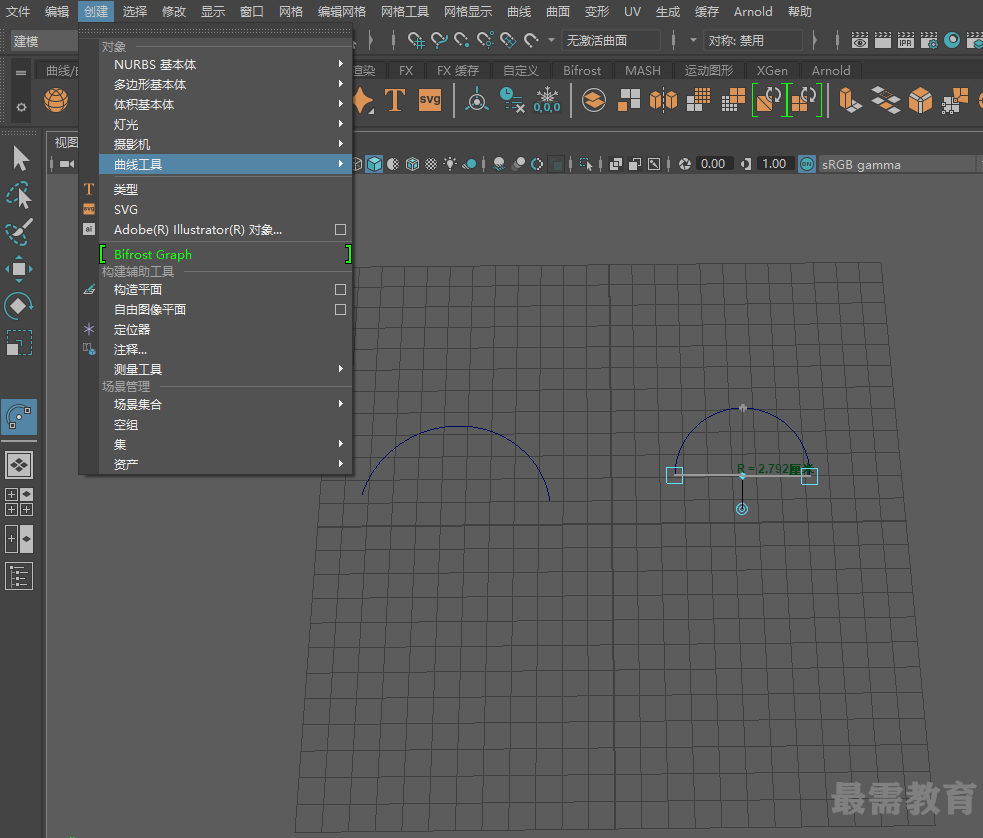

在Maya中，用戶可以使用三點/兩點圓弧工具進行圓弧的創建，這兩個工具通過指定三個或兩個端點，然后操縱中心點或半徑來創建圓弧。下圖分別為使用上述兩個工具創建的圓弧曲線
