2020MayaNURBS特殊成形法

1. 雙規成形法

步驟一：

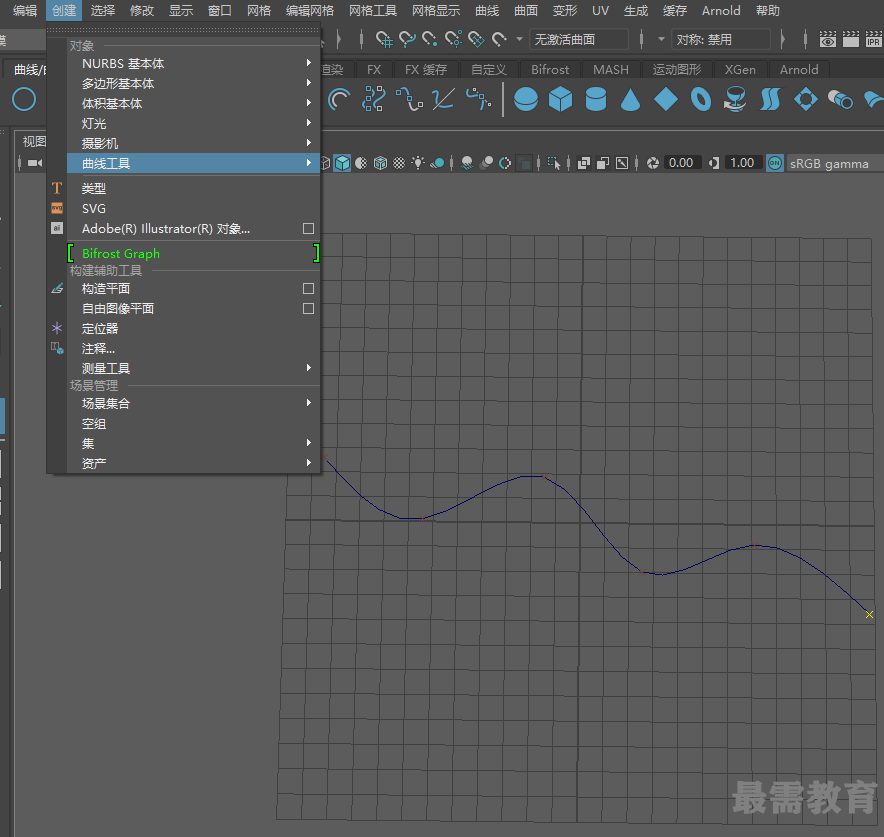

使用“曲線工具”中的“EP曲線工具”，在右視圖中創建一條下圖所示的曲線。

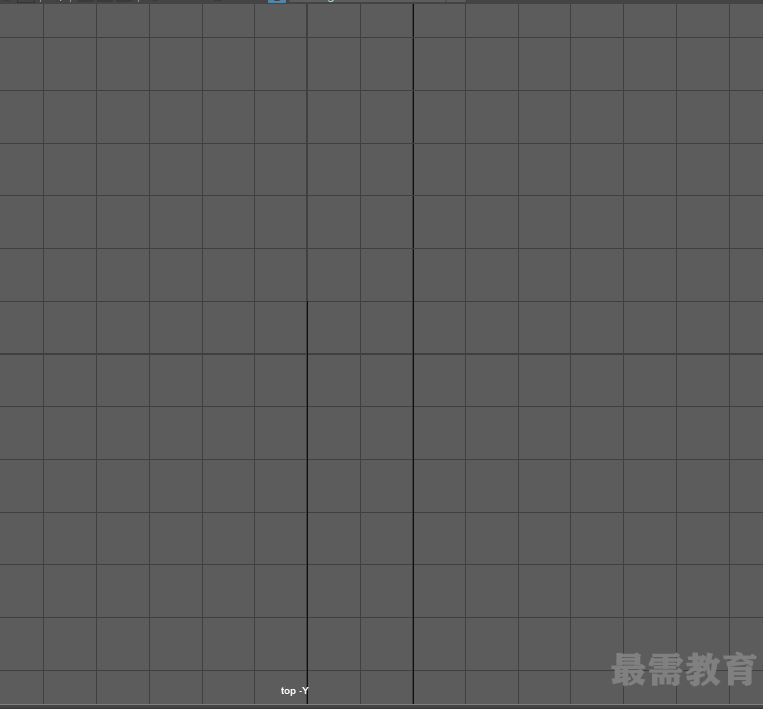

步驟二：切換至頂視圖，選擇創建好的曲線，按下Ctrl+D組合鍵，復制一條曲線，并對這兩條曲線進行相應的移動，結果如下圖所示

步驟三：

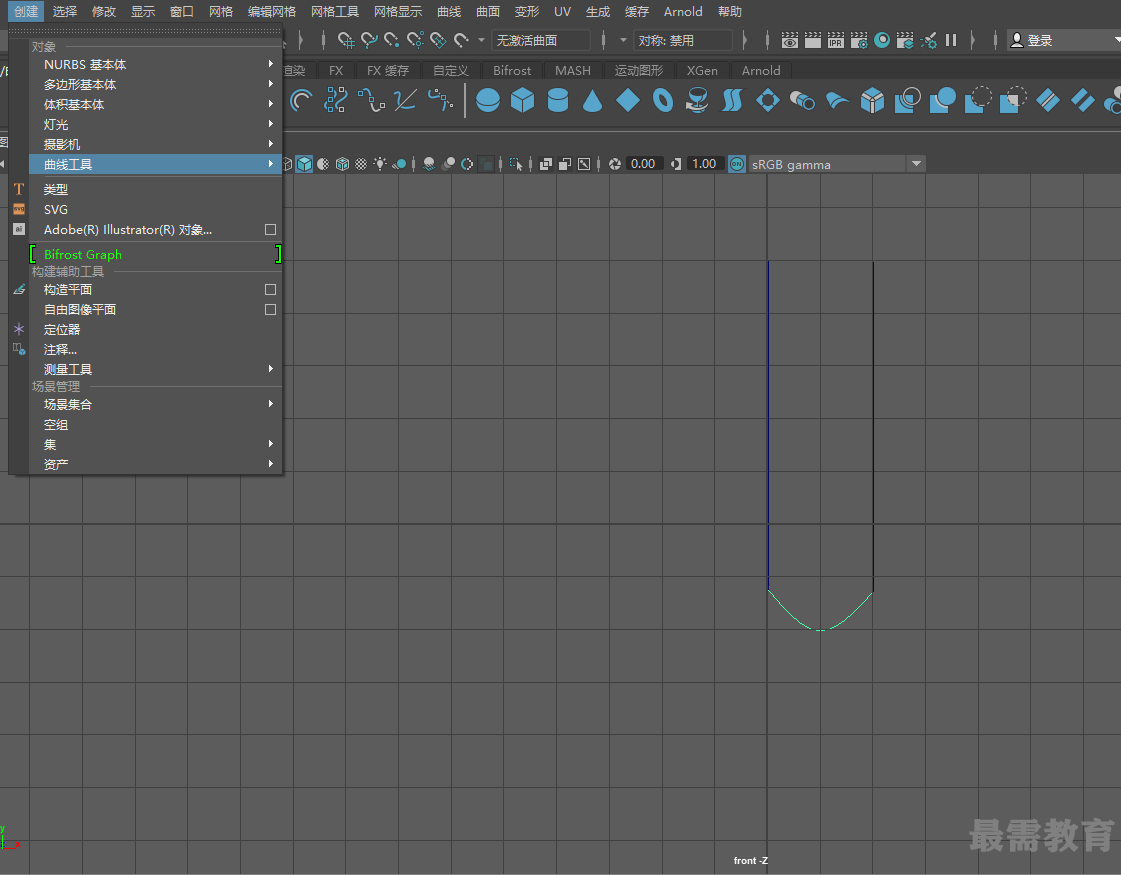

切換至前視圖，單擊“曲線工具”菜單中的“EP曲線工具”，按住C鍵不放，開啟“捕捉到曲線”模型，將所要?jiǎng)?chuàng)建曲線的端點捕捉到已常見曲線的端點處，如下圖所示

步驟四：

松開C鍵，創建曲線的其他編輯點，在創建最后一個端點前按住C鍵不放，將該點捕捉到下圖所示的位置，按住Enter鍵完成操作

步驟五：

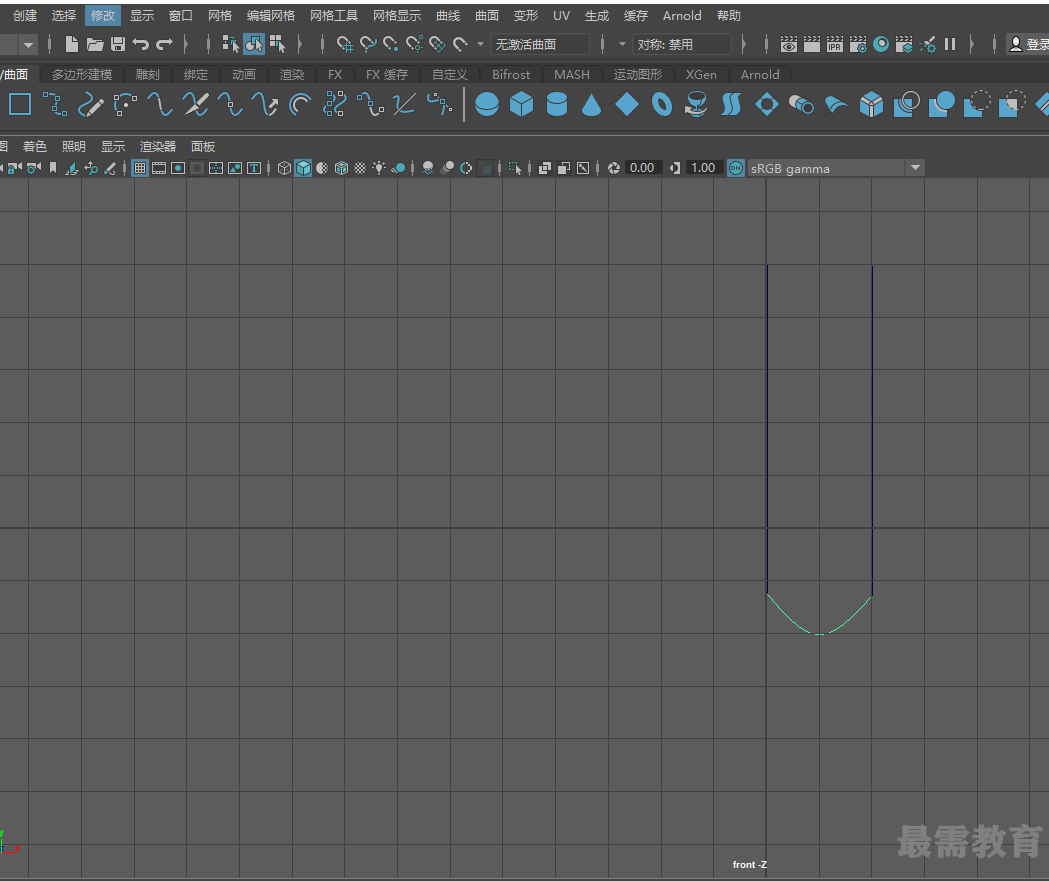

選擇創建好的曲線，在菜單欄中執行“修改>居中樞軸”命令，從而將曲線的樞軸居中，如下圖所示

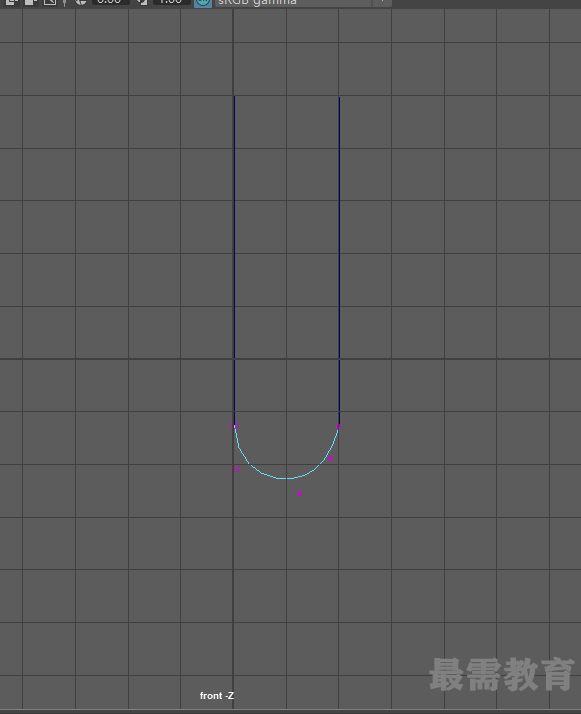

步驟六：按住鼠標右鍵不放，從彈出的熱盒菜單中選擇“控制頂點”選項，移動控制頂點來調整曲線的形狀，如下所示

步驟七：

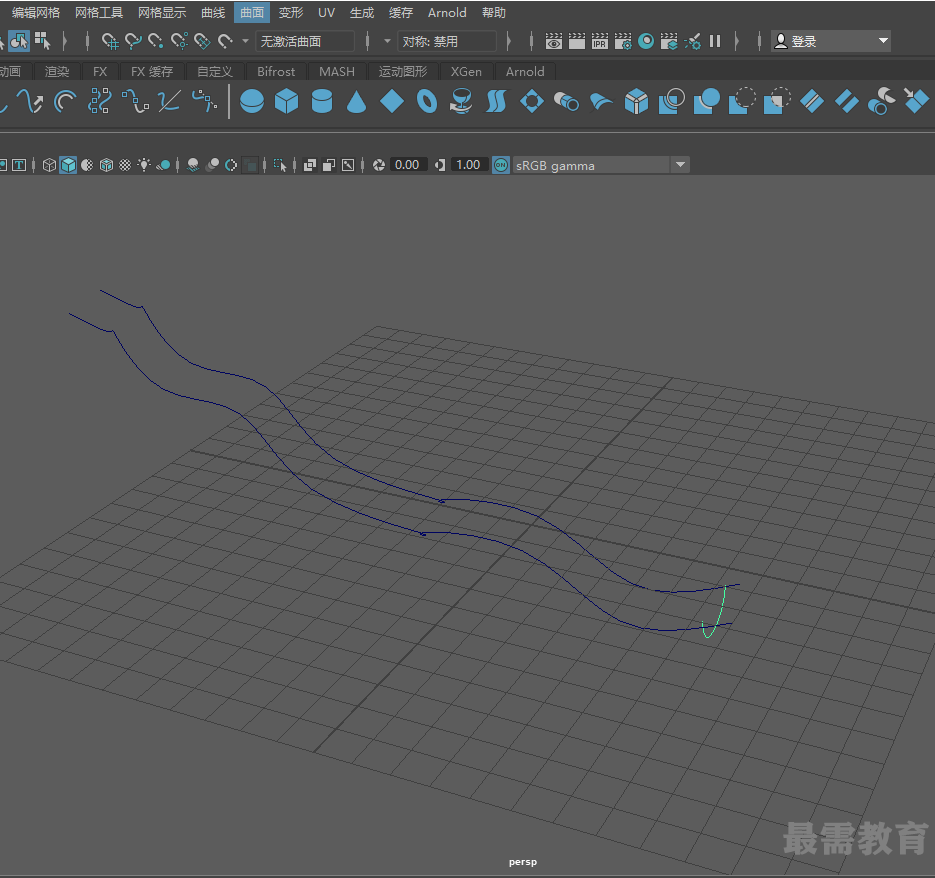

在菜單欄中執行“曲面>雙規成形>雙規成形1工具”命令，在透視圖中單擊下圖所示曲線，按下Enter鍵，完成剖面曲線的拾取

步驟八：

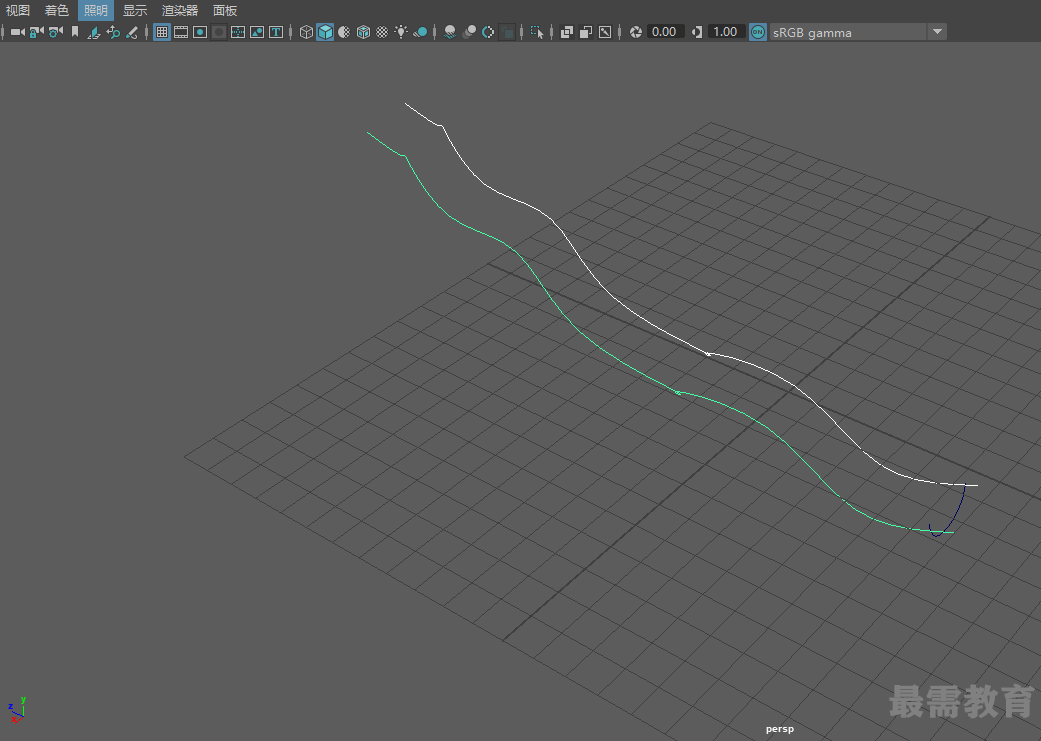

依次單擊視口中的另外兩條路徑曲線，即可完成雙軌成形操作，勾選視口菜單欄“照明”下的“雙面照明”復選框，觀察模型效果，如下圖所示
