3DS Max 2020操作-制作螺旋樓梯模型

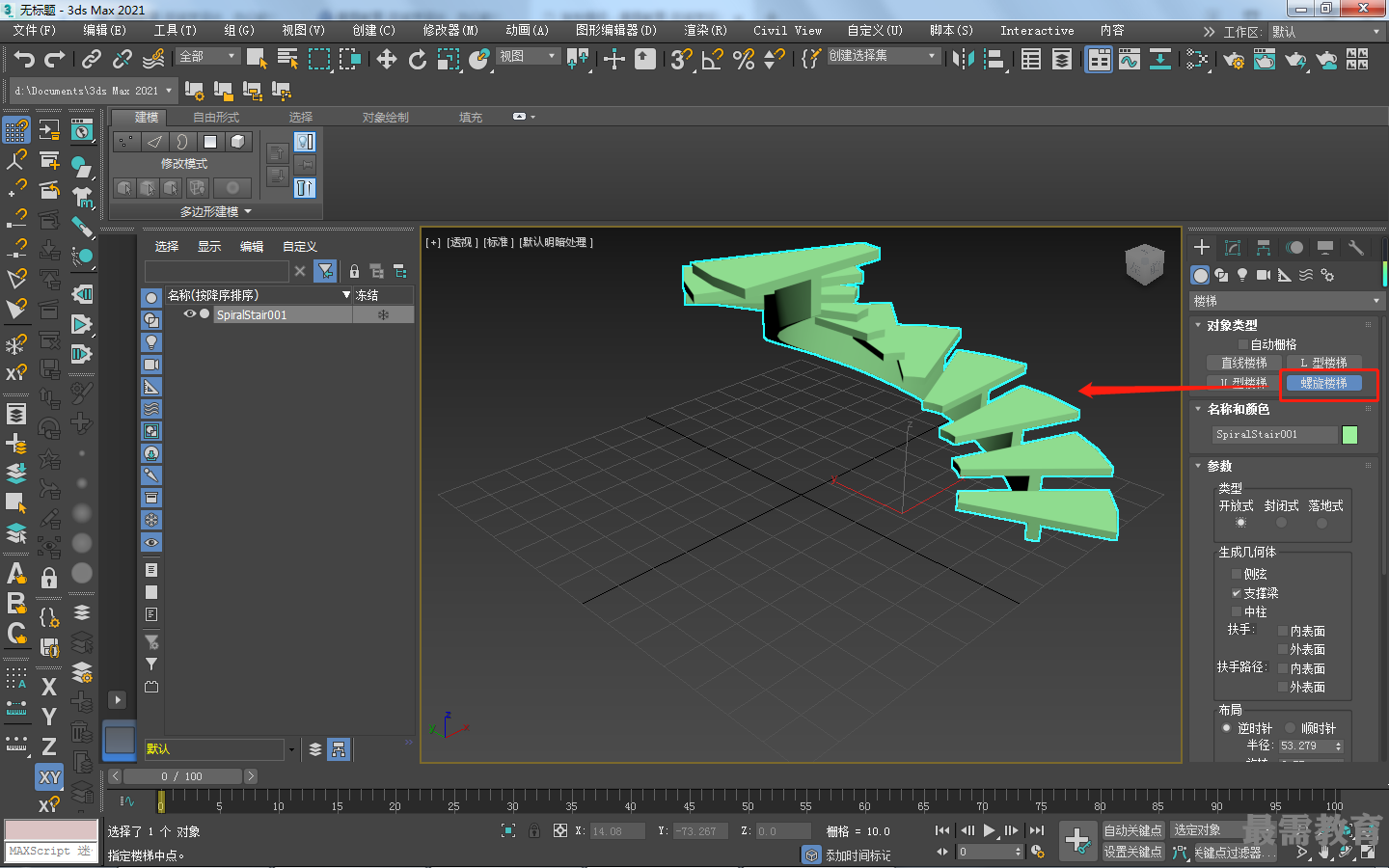

1）啟動3ds Max 2020,在“創建”面板中選擇“樓梯”，單擊“螺旋樓梯”按鈕，即可在場景中創建一段螺旋樓梯的模型，如圖所示

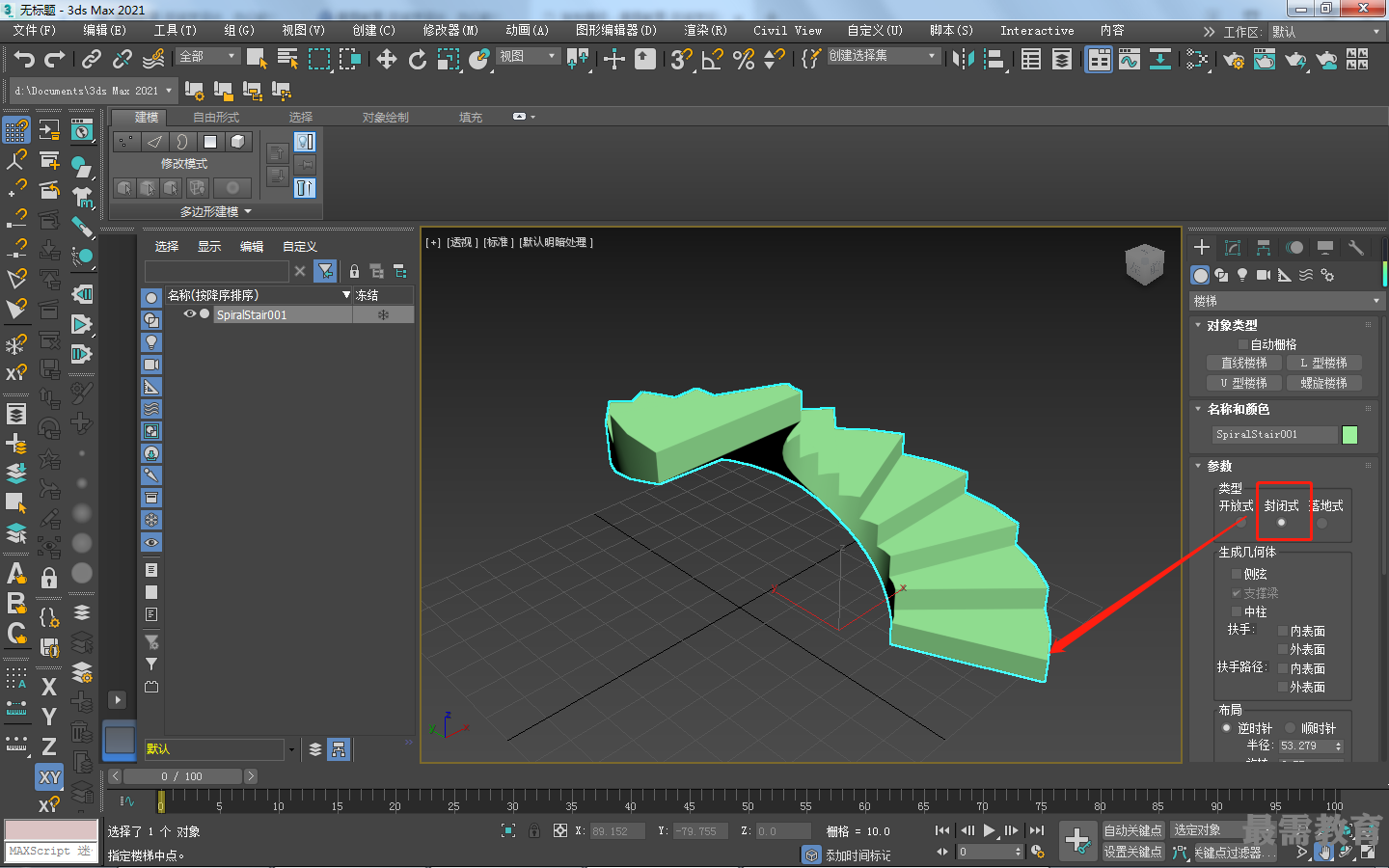

2）在“修改”面板中，展開“參數”卷展欄，在“類型”選項組中設置樓梯的類型為“封閉式”，如圖所示

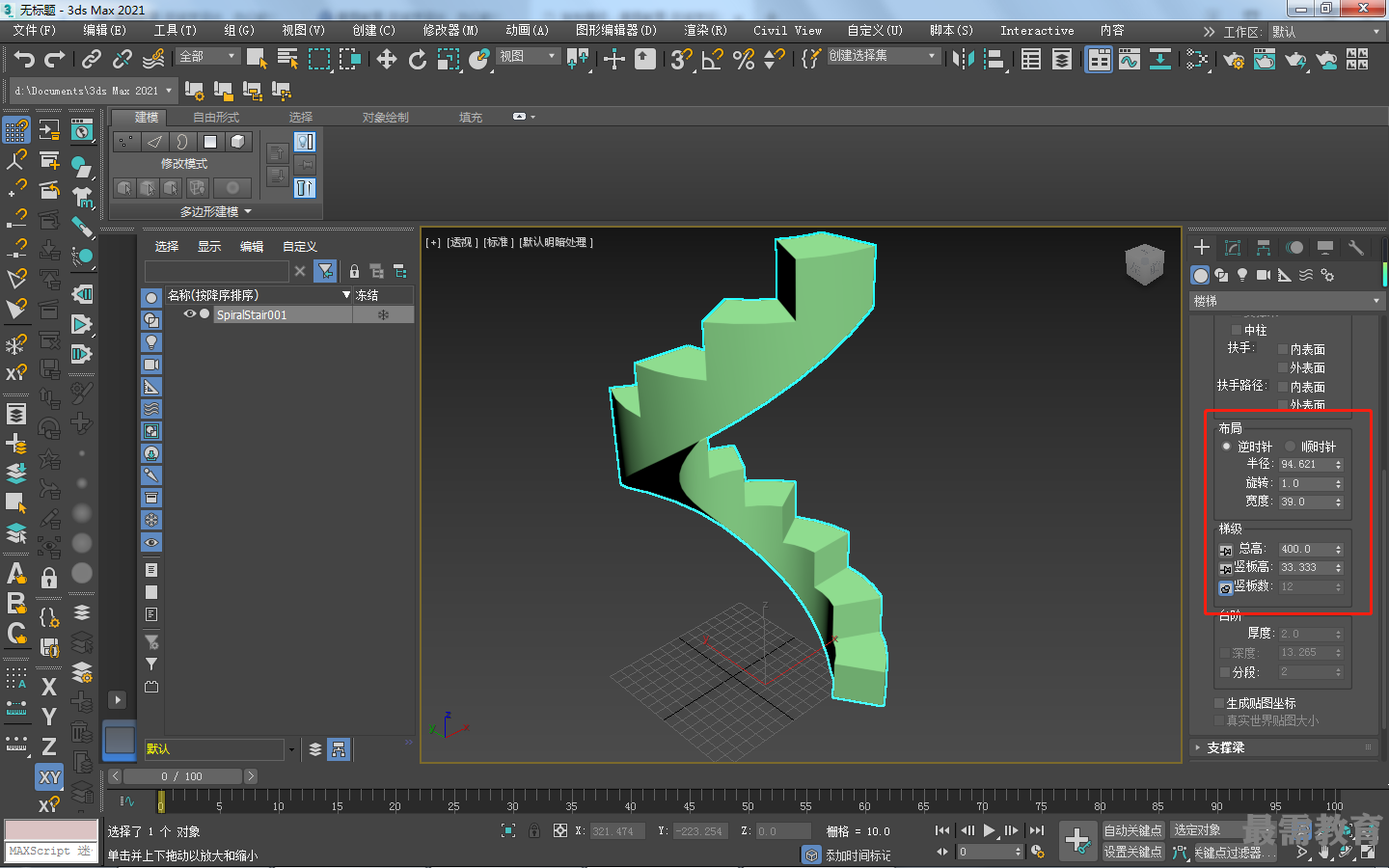

3）在“梯級”選項組中，設置樓梯的“總高”值為400，提高樓梯的高度。在“布局”選項組中，設置“旋轉”值為1，如圖所示

4）在“梯級”選項組中，設置“豎版數”值為20，增加樓梯的臺階數量，如圖所示

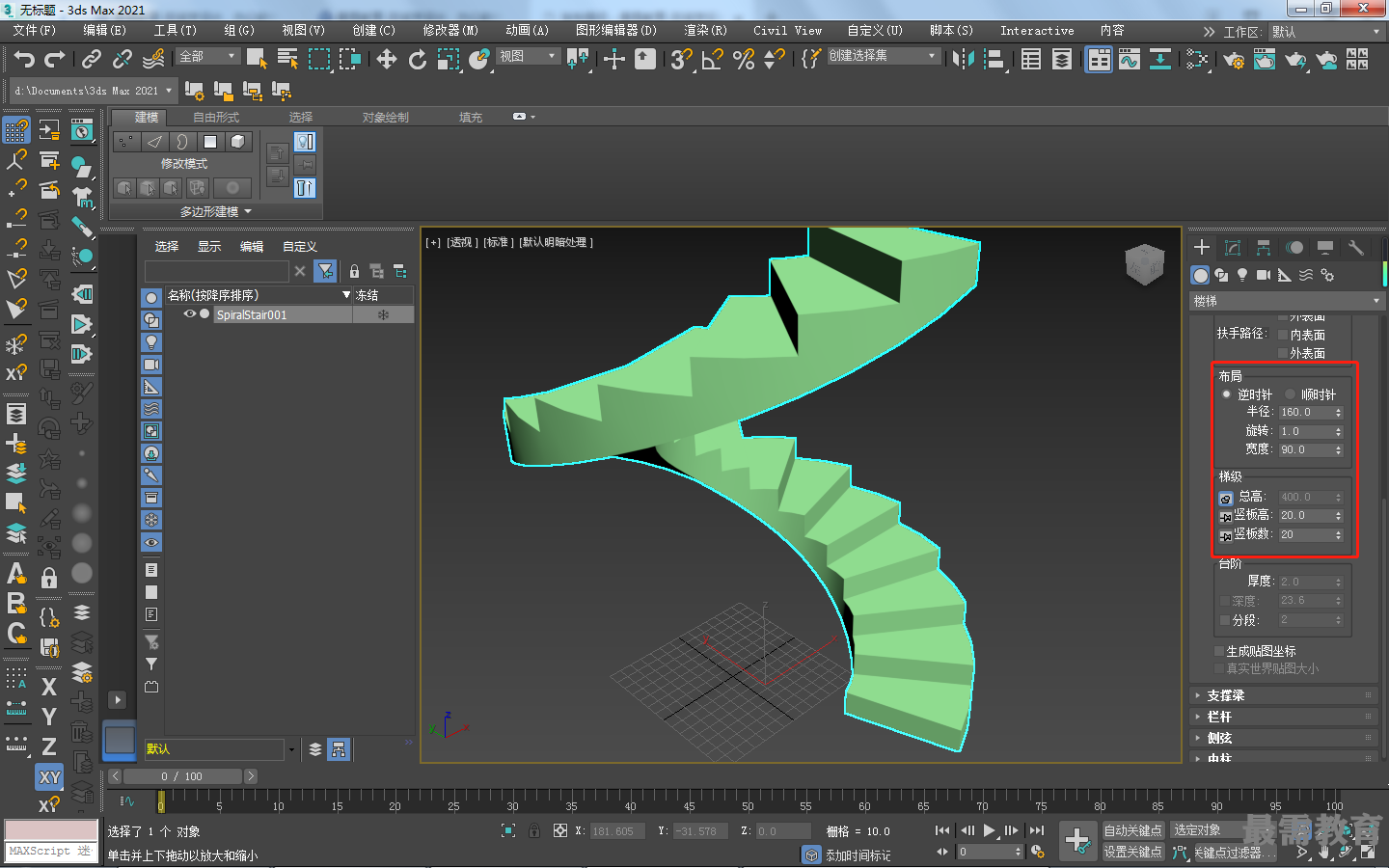

5）在“布局”選項組中，設置樓梯的“半徑”值為160，“寬度”值為90，如圖所示

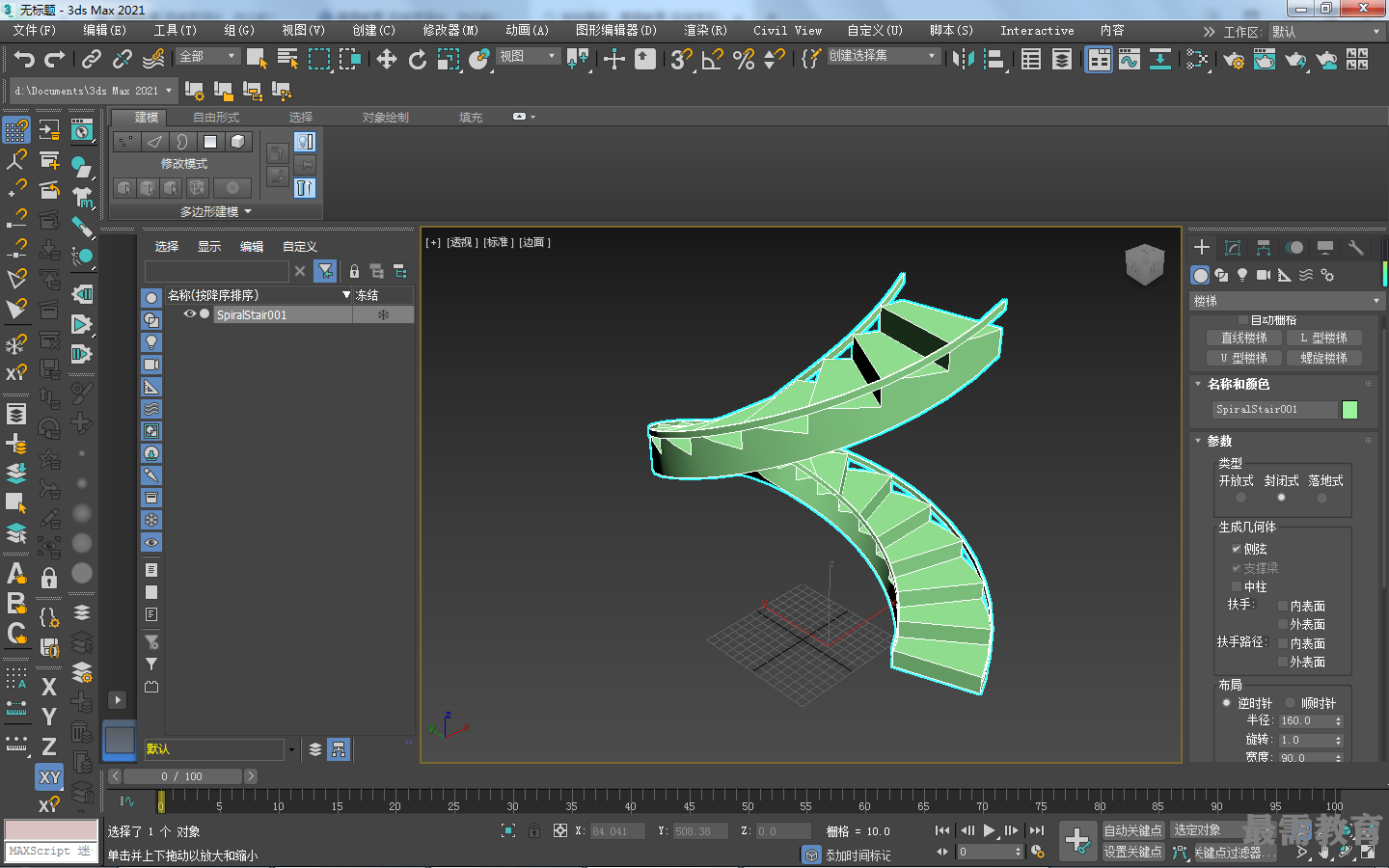

6）在“生成幾何體”選項組中，選中“側弦”復選框，可以在“透視”視圖中觀察到樓梯的側弦結構，如圖所示

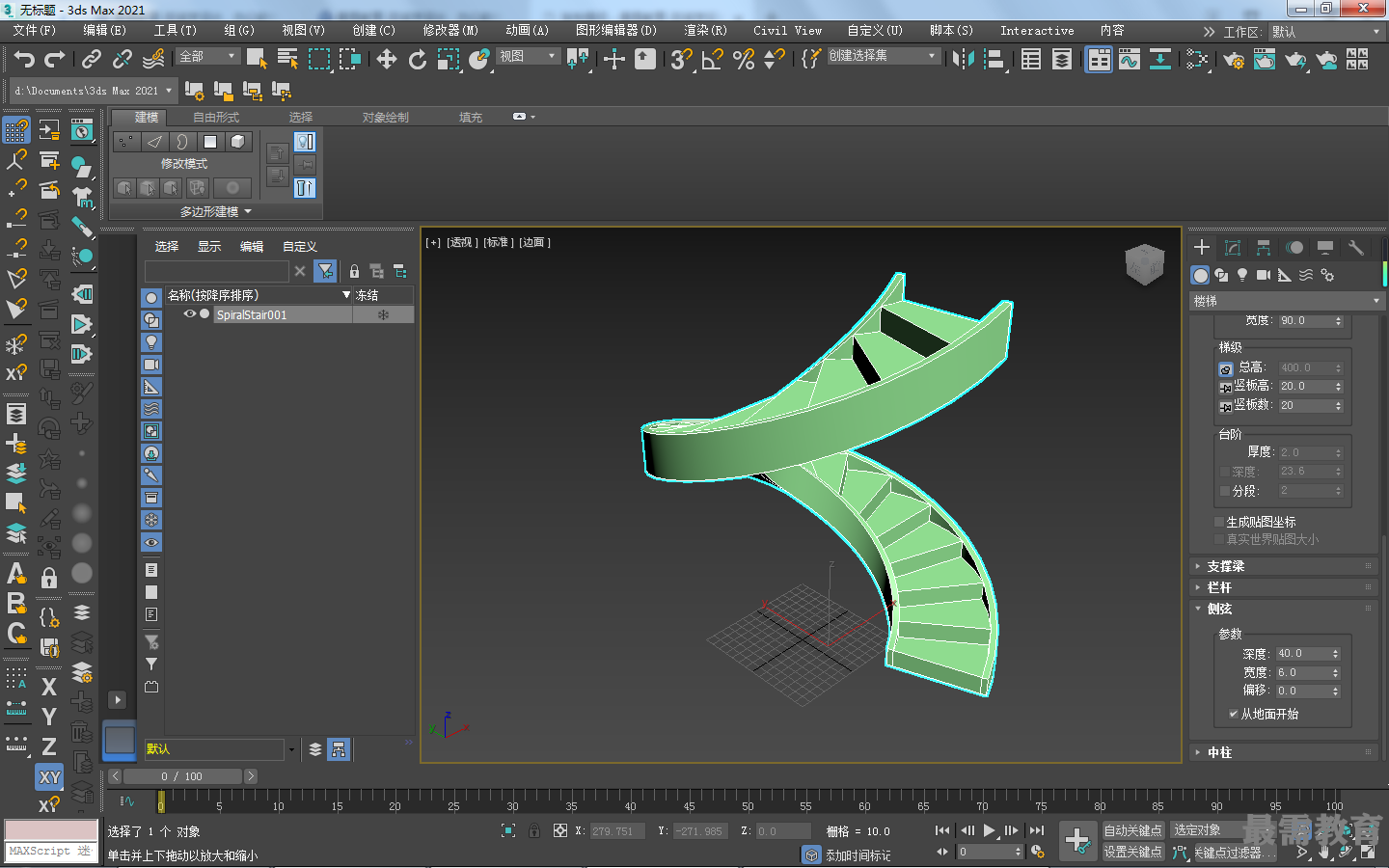

7）展開“側弦”卷展欄，設置側弦的“深度”值為40，“寬度”值為6，“偏移”值為0，調整側弦結構的細節，如圖所示

8）展開“參數”卷展欄，在“生成幾何體”選項組中選中“中柱”復選框，可以看到螺旋樓梯的中心部分會自動生成圓柱結構，如圖所示。

9）展開“中柱”卷展欄，設置中柱的“半徑”值為20,“分段”值為30,如圖所示。

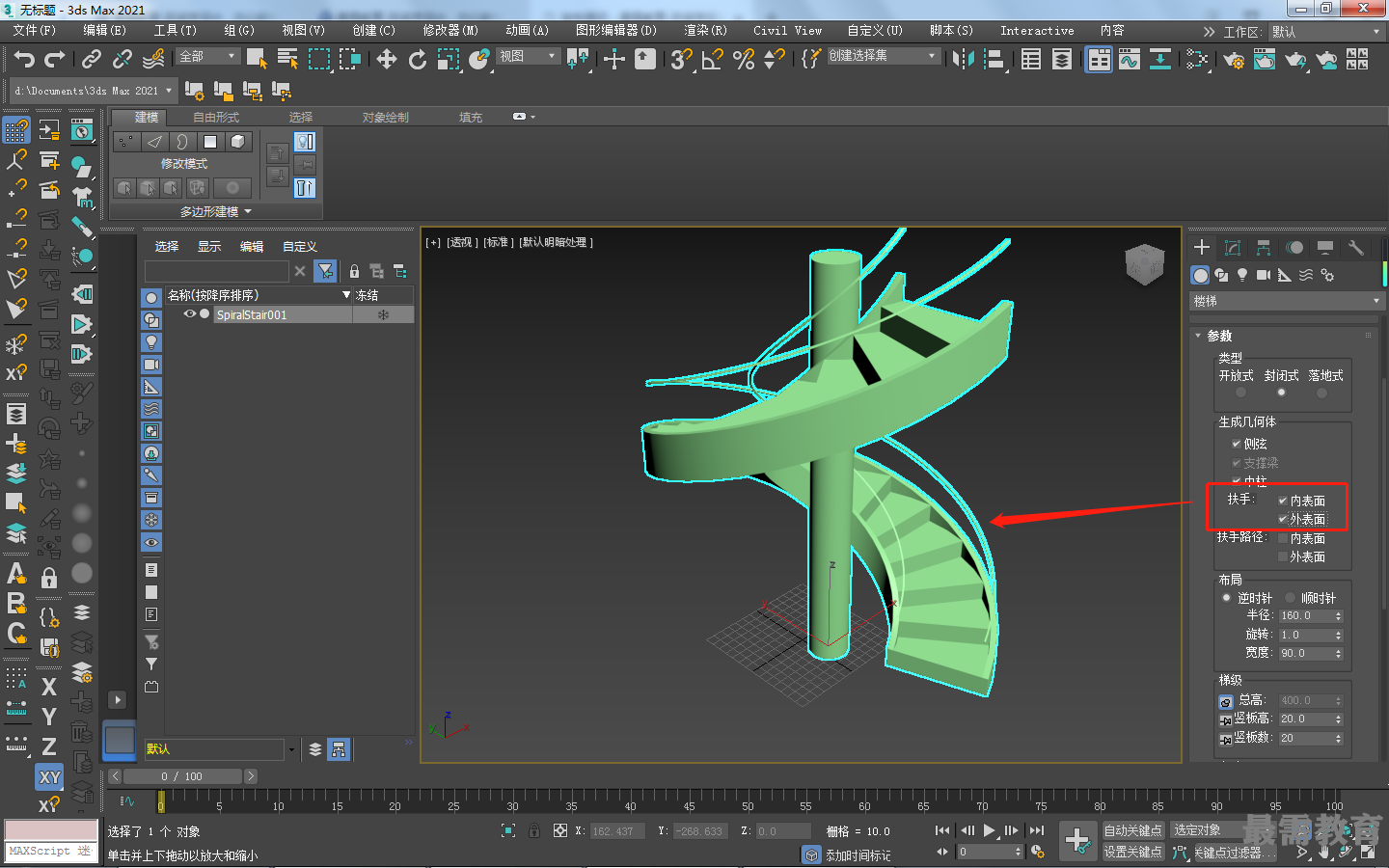

10）在“參數”卷展欄中，選中“生成幾何體”選項組中的“內表面”和“外表面”復選框，這樣螺旋樓梯可以生成扶手結構，如圖所示。

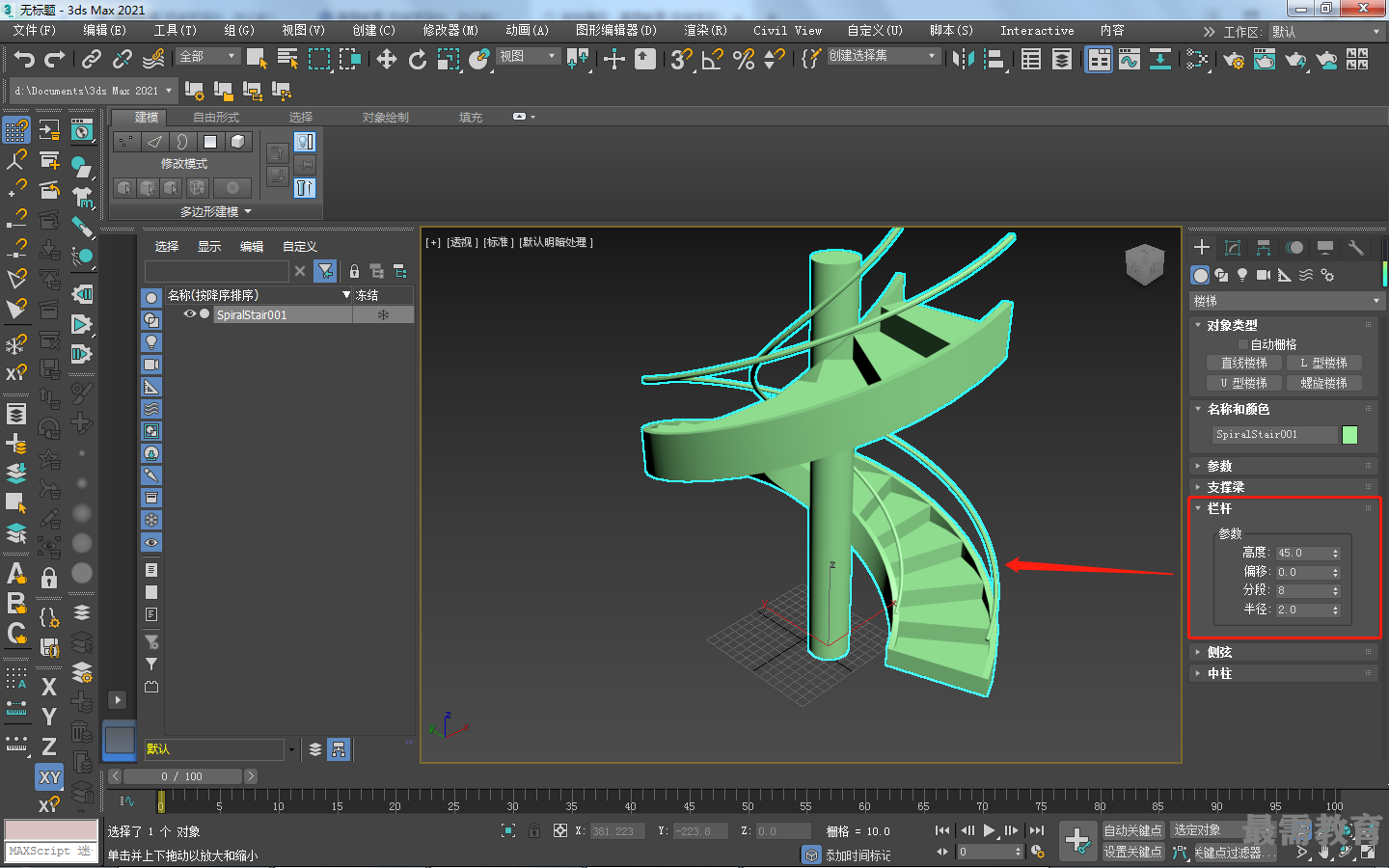

11）展開“欄桿”卷展欄，調整扶手的“高度”值為45,“偏移”值為0, “分段”值為8, “半徑”值為2,如圖所示。

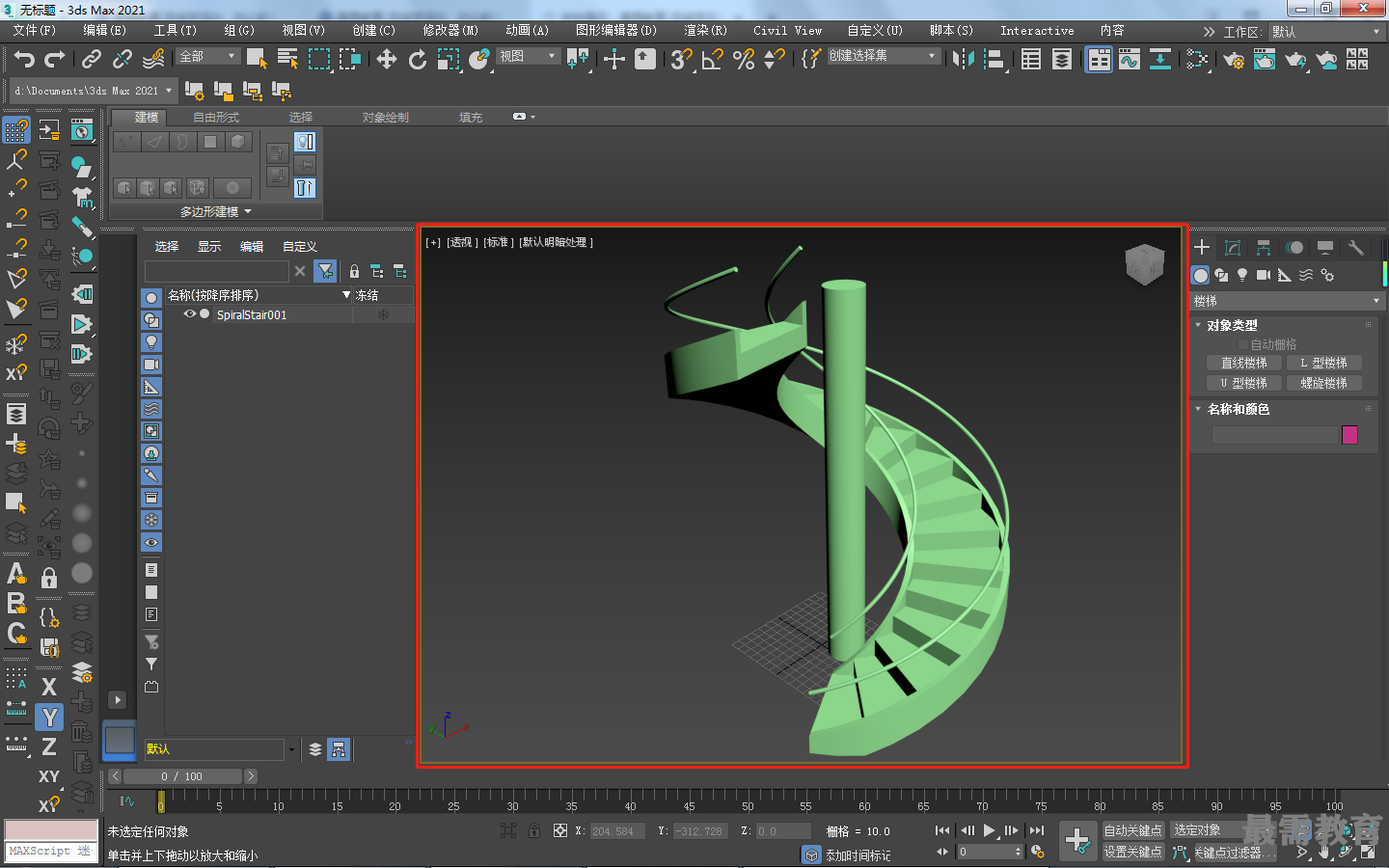

12）螺旋樓梯的最終模型效果如圖所示。
