3DS Max 2020-FFD修改器參數說明

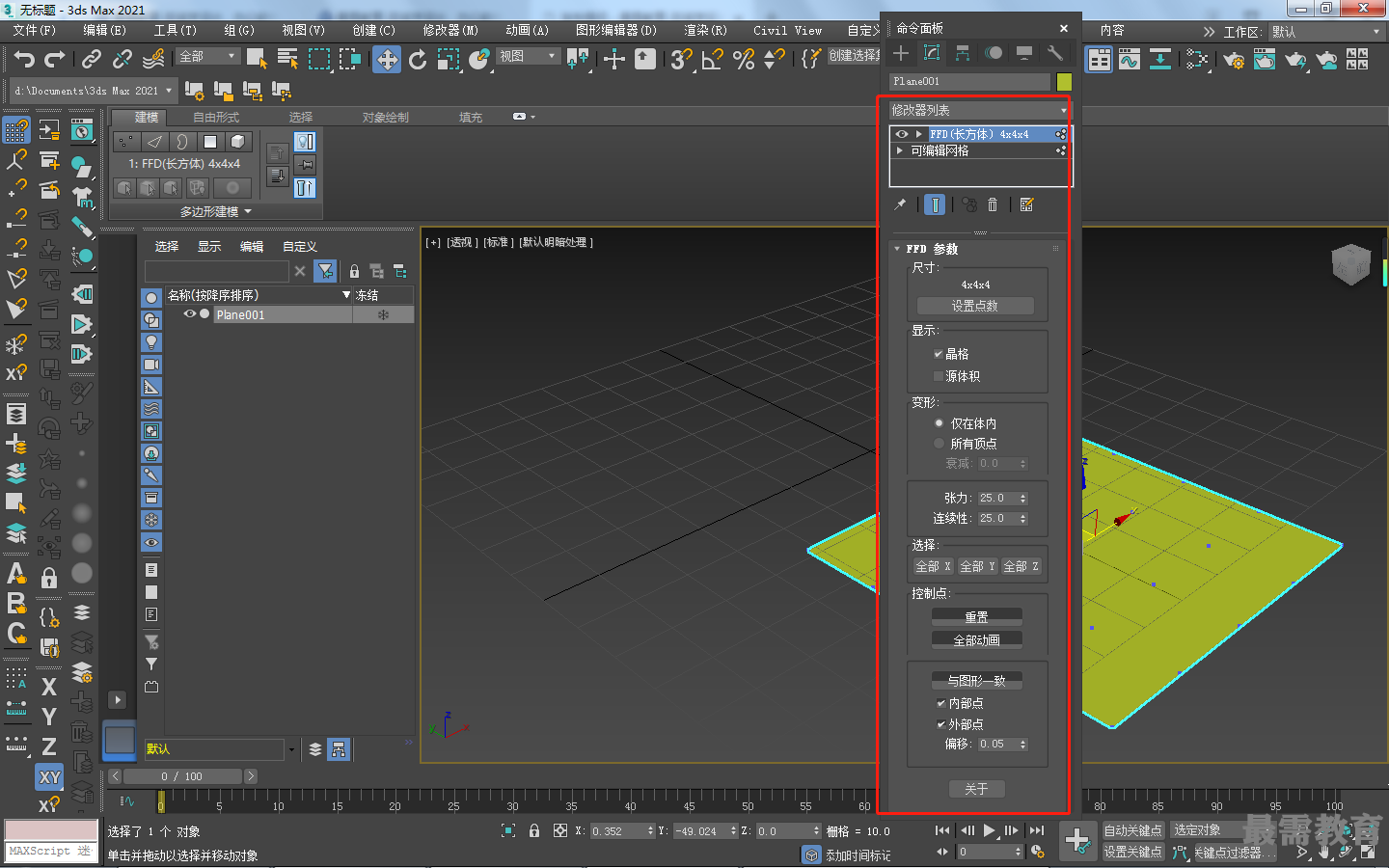

FFD修改器的基本參數幾乎相同，以FFD (長方體）修改器中的參數為例說明。FFD (長方體）修改器的參數如圖所示。

“尺寸”選項組

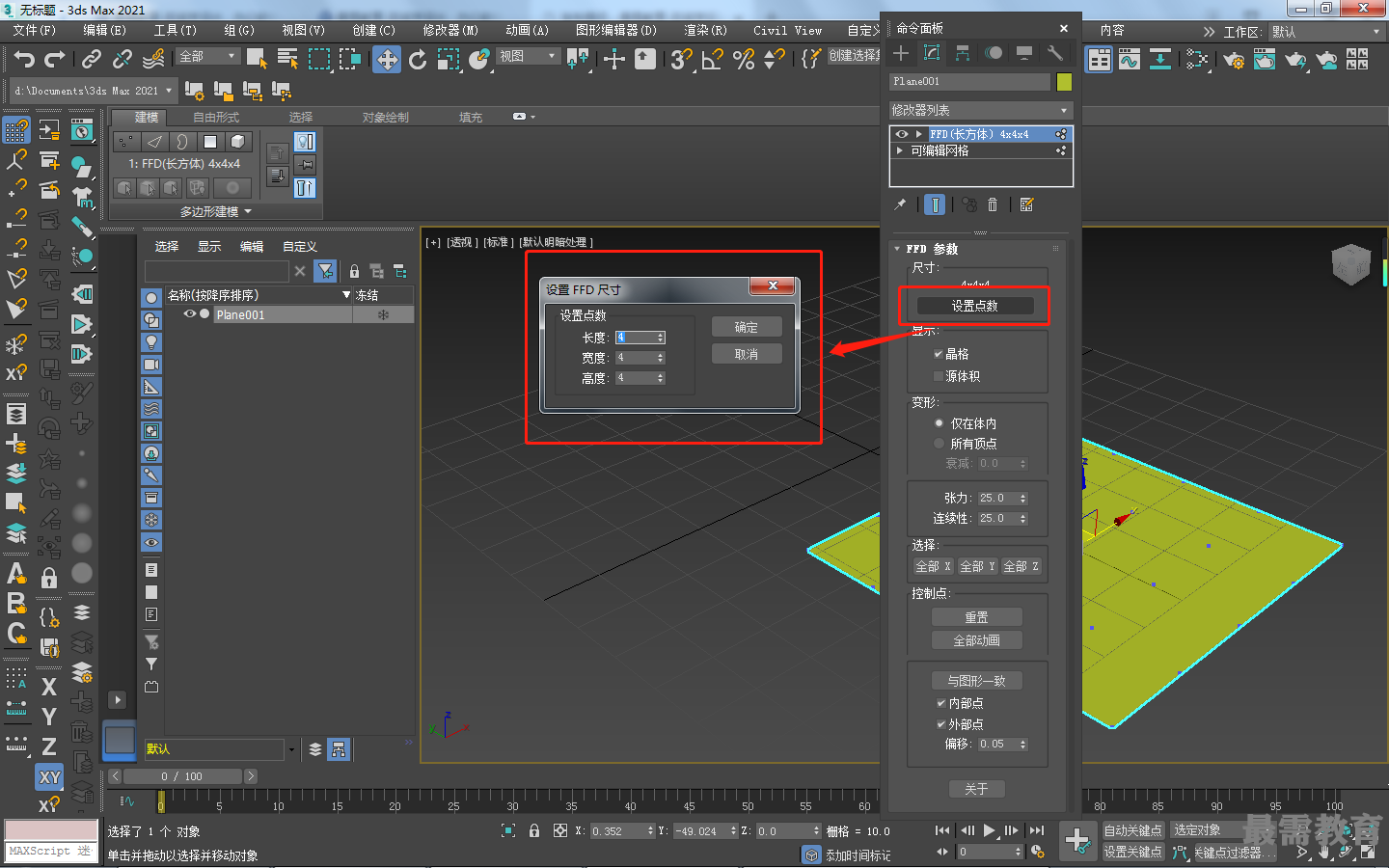

? “設置點數”按鈕:單擊該按鈕, 會彈出“設置FFD尺寸”對話框，如圖所示。 在該對話框中，可以指定晶格中所需控制點數目。

“顯示”選項組

?晶格：繪制連接控制點的線條以形成柵格。

?源體積：控制點和晶格會以未修改的狀態顯示。

“變形”選項組

?僅在體內：只變形位于源體積內的頂點。

?所有頂點：變形所有頂點，不管它們位于源體積的內部還是外部。

?衰減：決定著FFD效果減為零時離晶格的距離

?張力/連續性：調整變形樣條線的張力和連續性。

“選擇”選項組

?“全部X”按鈕/“全部Y”按鈕/“全部Z”按鈕：選中沿著由該按鈕指定的局部維度的所有控制點。通過激活兩個按鈕，可以選擇兩個維度中的所有控制點。

“控制點”選項組

?“重置”按鈕：將所有控制點返回到它們的原始位置。

?“全部動畫”按鈕：默認情況下，F(xiàn)FD晶格控制點將不在“軌跡視圖”中顯示出來，因?yàn)闆]有給它們指定控制器。但是在設置控制點動畫時，給它指定了控制器，則它在“軌跡視圖”中可見。

?“與圖形一致”按鈕：在對象中心控制點位置之間沿直線延長線，將每一個FFD控制點移到修改對象的交叉點上，這將增加由“補償”微調器指定的偏移距離。

?內部點：僅控制受“與圖形一致”影響的對象內部點。

?外部點：僅控制受“與圖形一致”影響的對象外部點。

?偏移：受“與圖形一致”影響的控制點偏移對象曲面的距離。

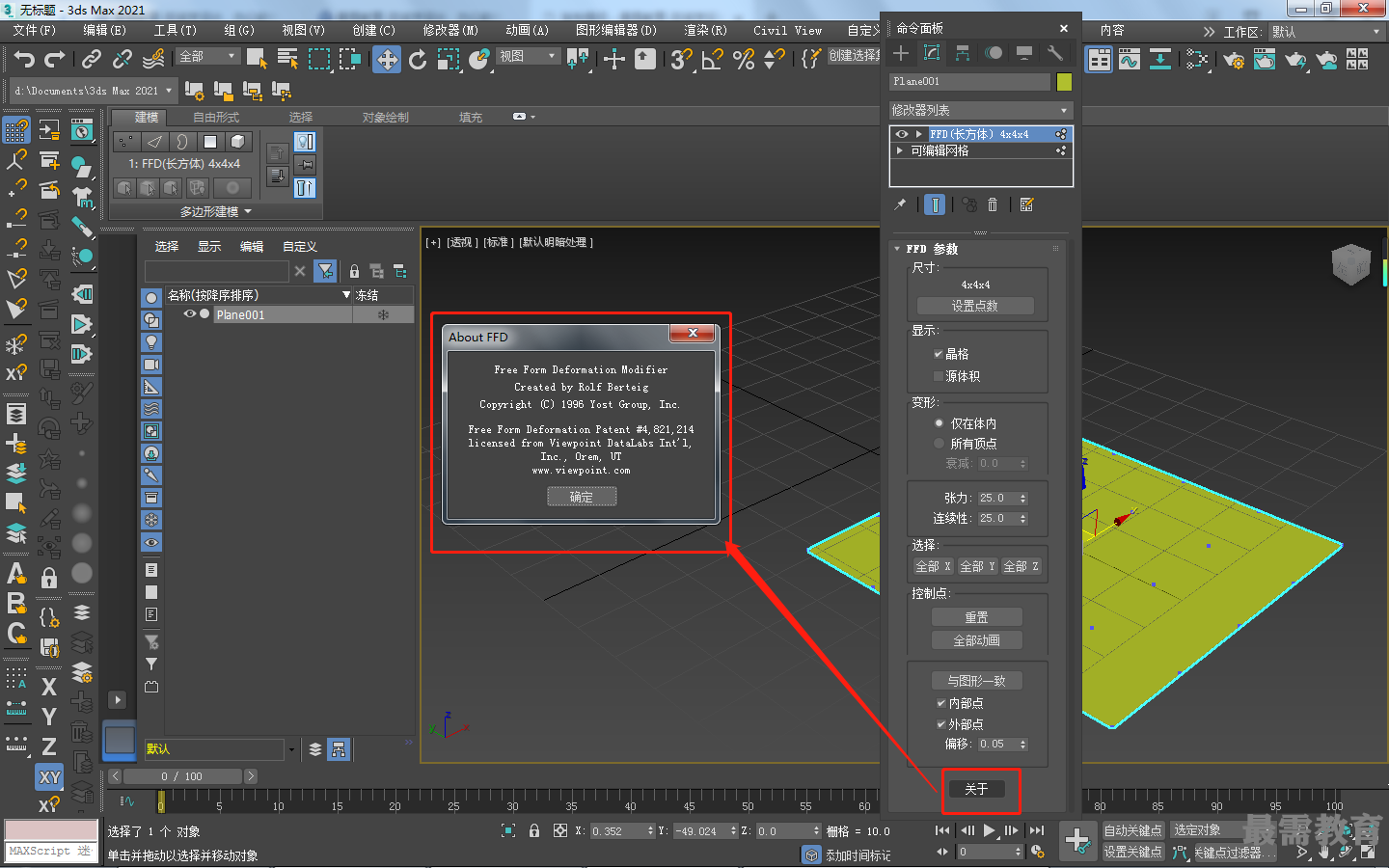

?“關于”按鈕:單擊此按鈕，可以彈出顯示版權和許可信息的About FFD對話框，如圖所示。
