3DS Max 2020-制作煙灰缸模型

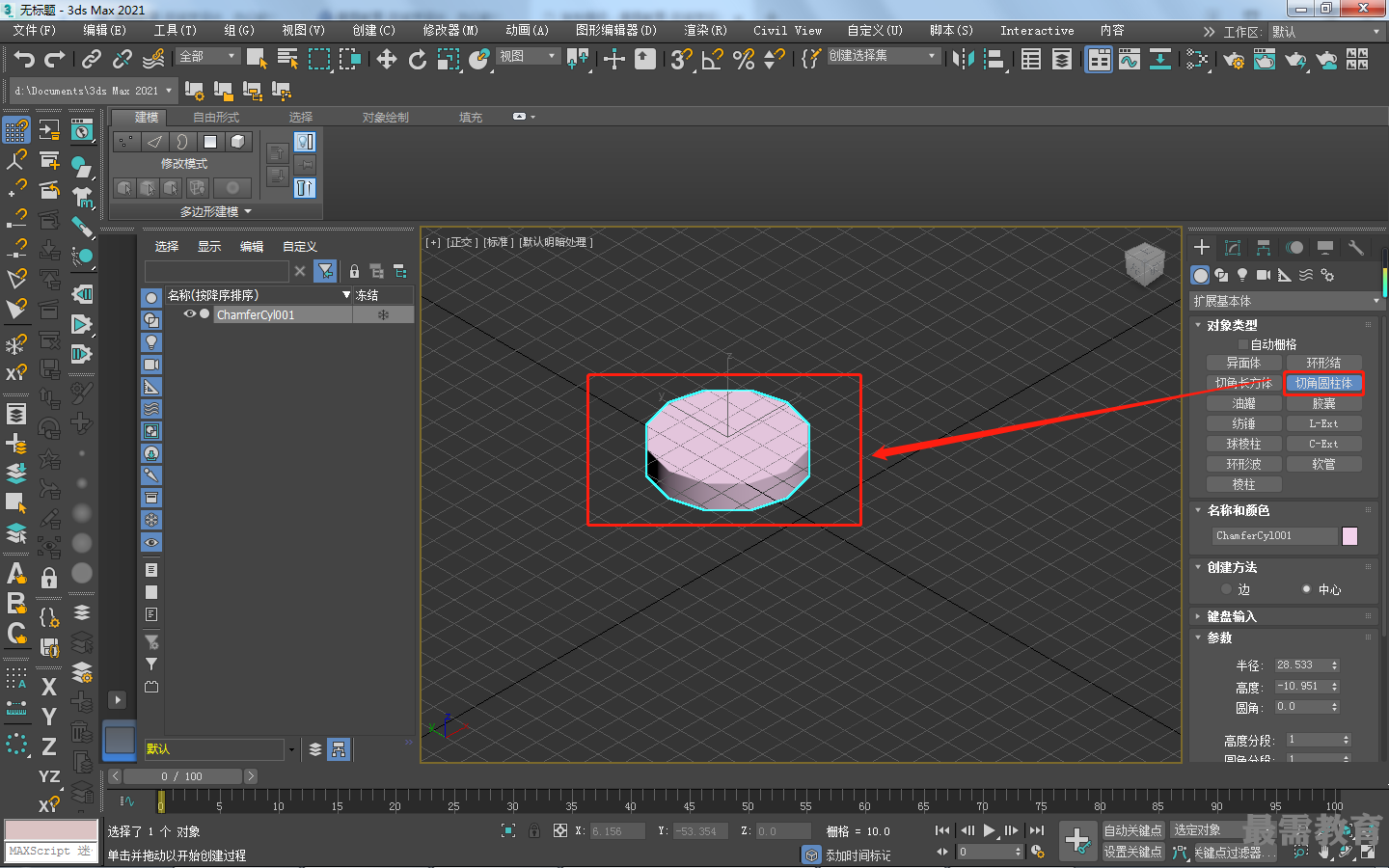

1）啟動3ds Max 2020軟件，單擊"創建"面板中的"切角圓柱體"按鈕，在場景中繪制一個切角圓柱體模型，如圖所示。

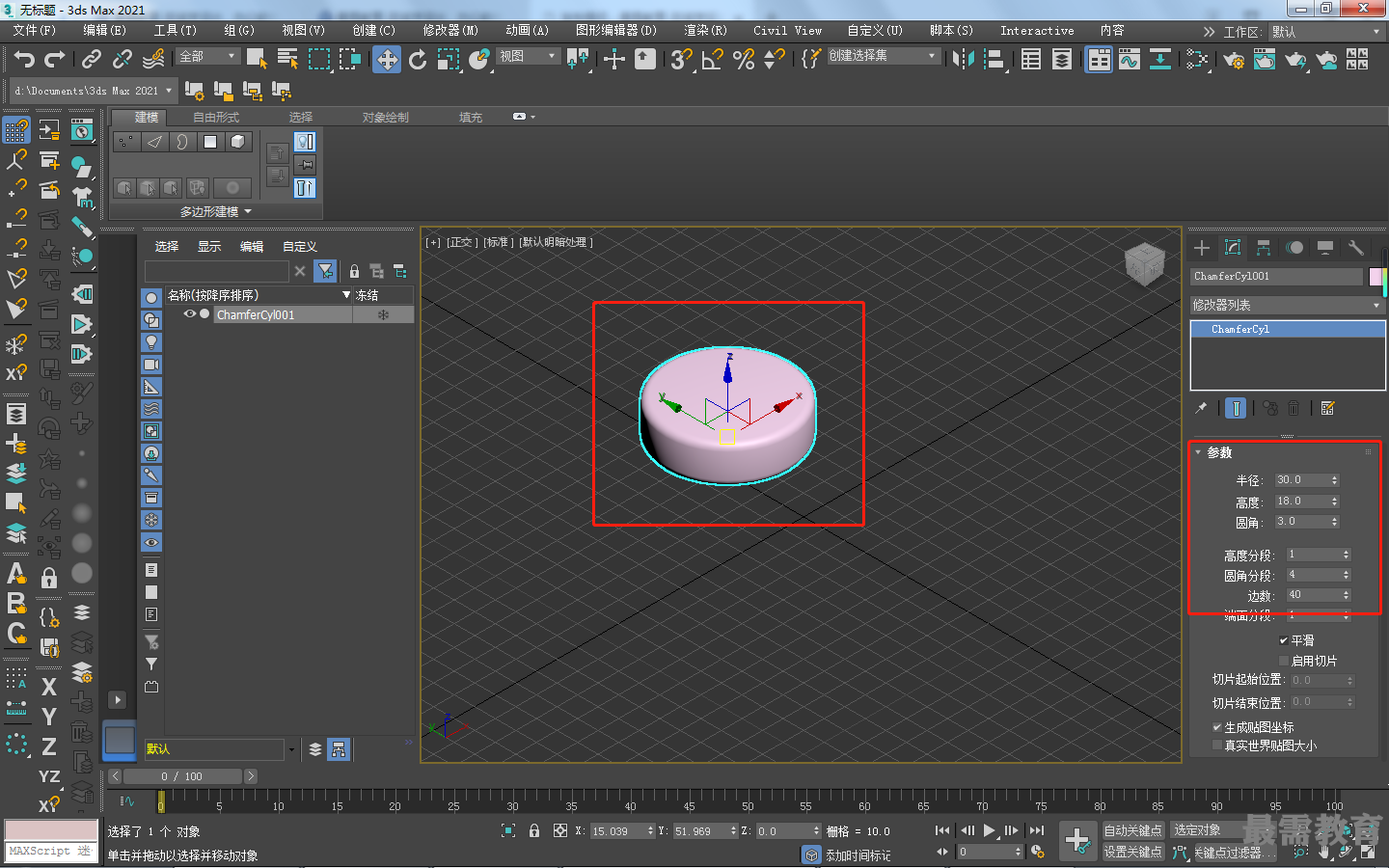

2）在“修改”面板中，設置切角圓柱體的“半徑”值為30, “高度”值為18,"圓角”值為3,"高度分段”值為1，"圓角分段”值為4,"邊數"值為40,如圖所示。

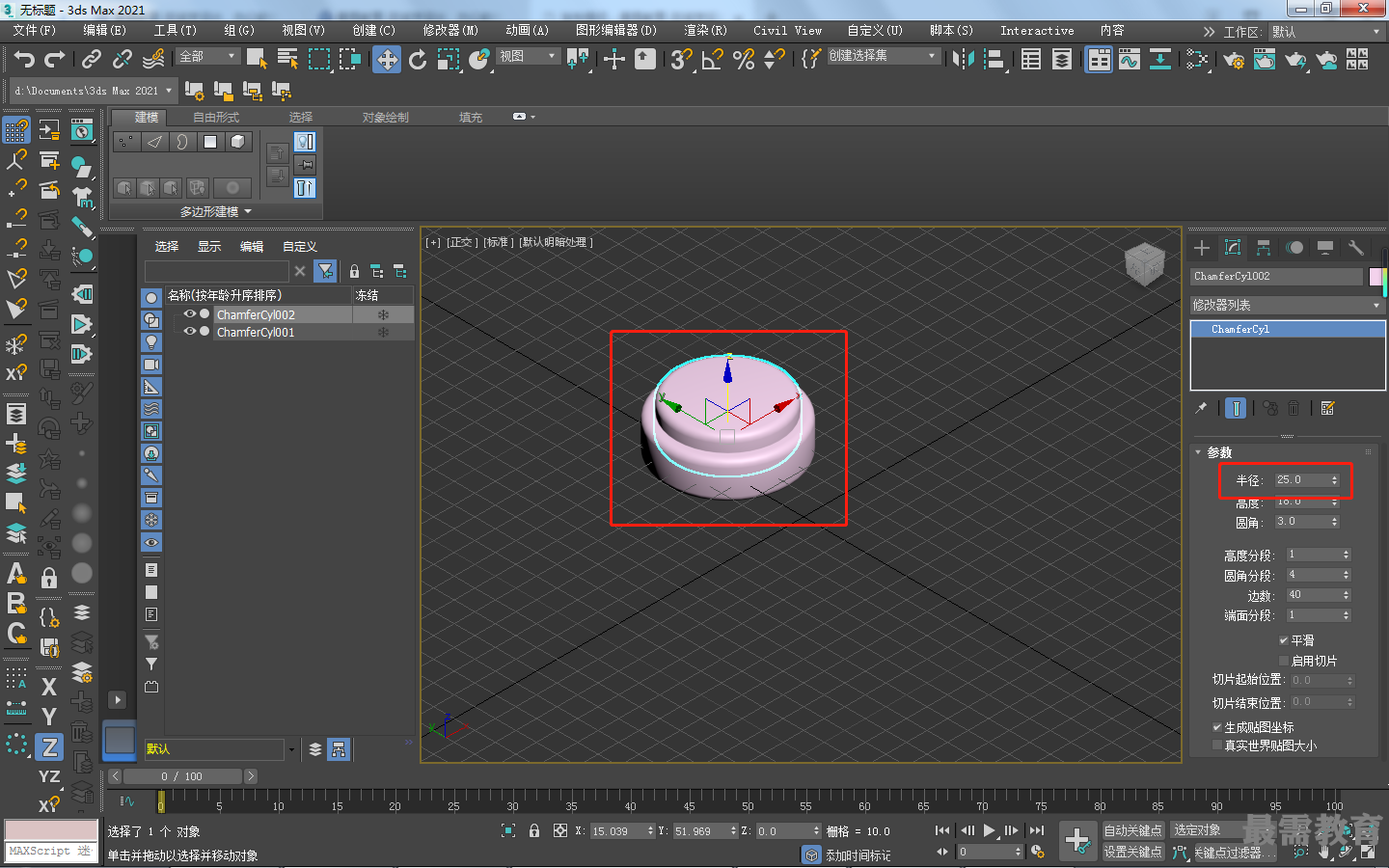

3）選擇切角圓柱體模型，右擊并執行"克隆”命令，原地復制得到一個切角圓柱體，在 "修改”面板中調整其“半徑”值為25,并 調整其至如圖所示的位置。

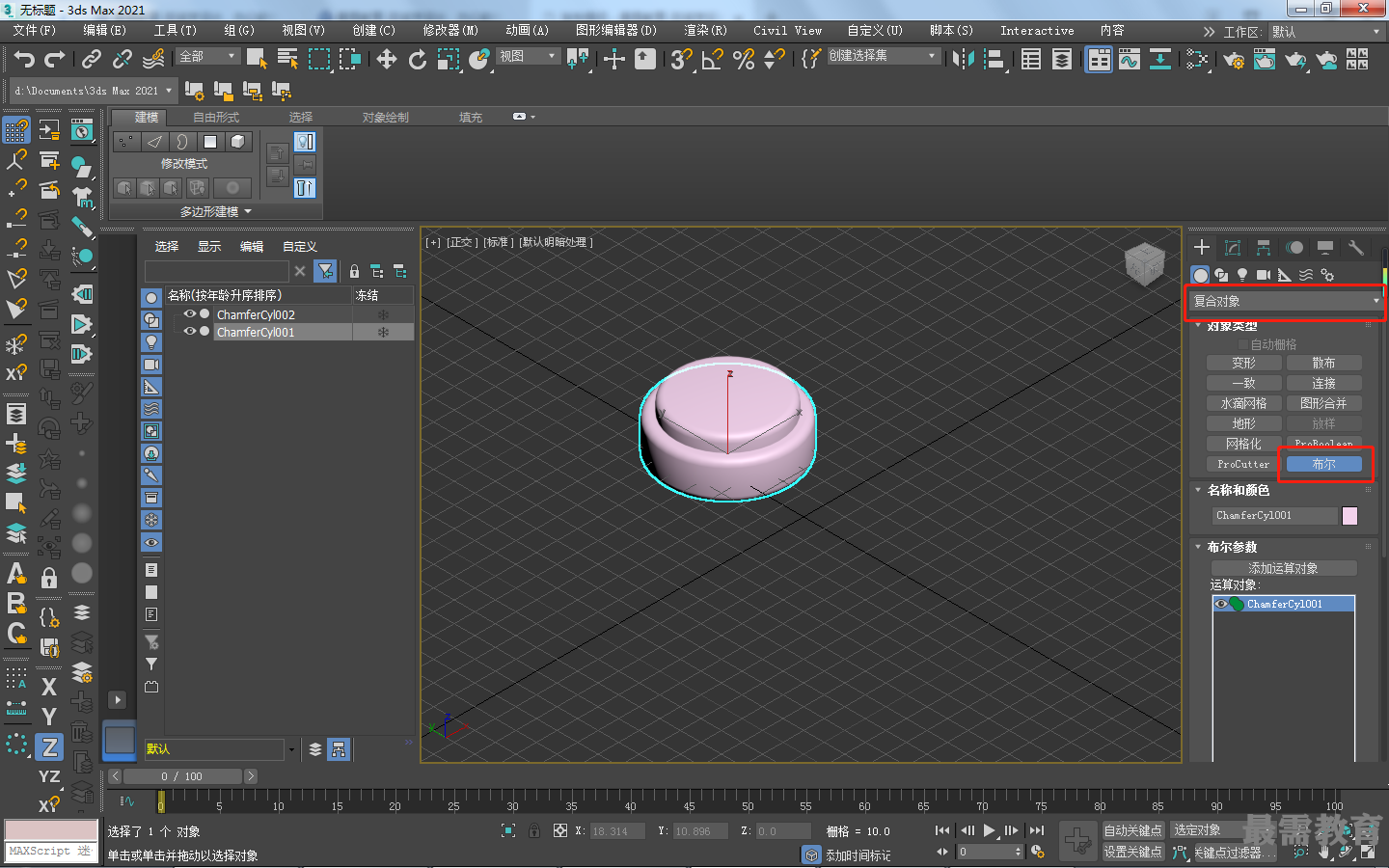

4）選擇較大的切角圓柱體，在“創建"面板的下拉列表中選擇復合對象"，再單擊“布爾”按鈕，如圖所示。

5）在"布爾參數"卷展欄中，單擊"添加運算對象"按鈕，拾取場景中復制得到的切角圓柱體，如圖所示。

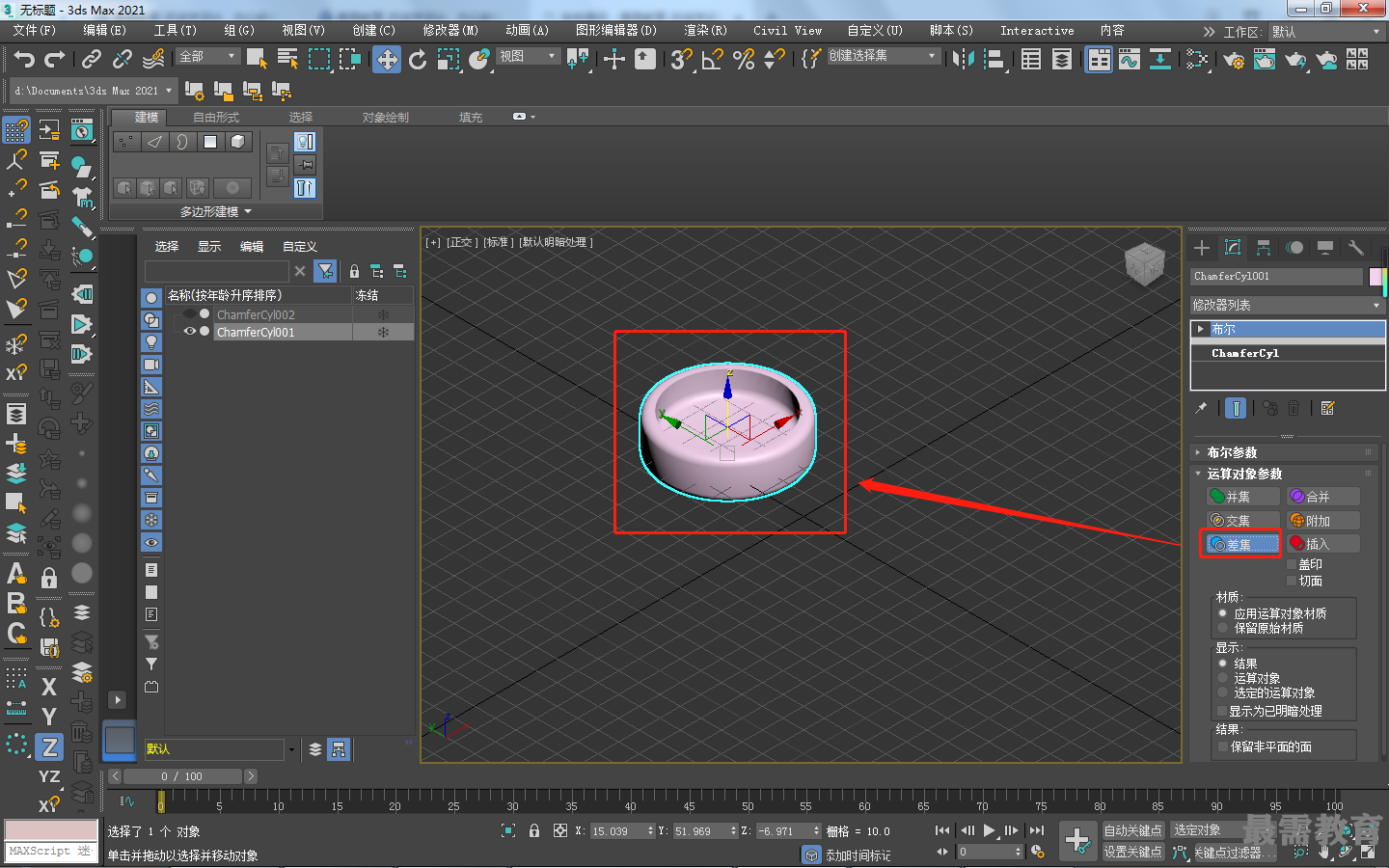

6）在"修改"面板中，展開"運算對象參數"卷展欄，單擊"差集"按鈕，即可在“透視”視圖中看到兩個切角圓柱體模型執行“差集”計算后的模型效果，如圖所示。

7）單擊“圓柱體"按鈕，在“前”視圖中創建—個圓柱體模型，如圖所示。

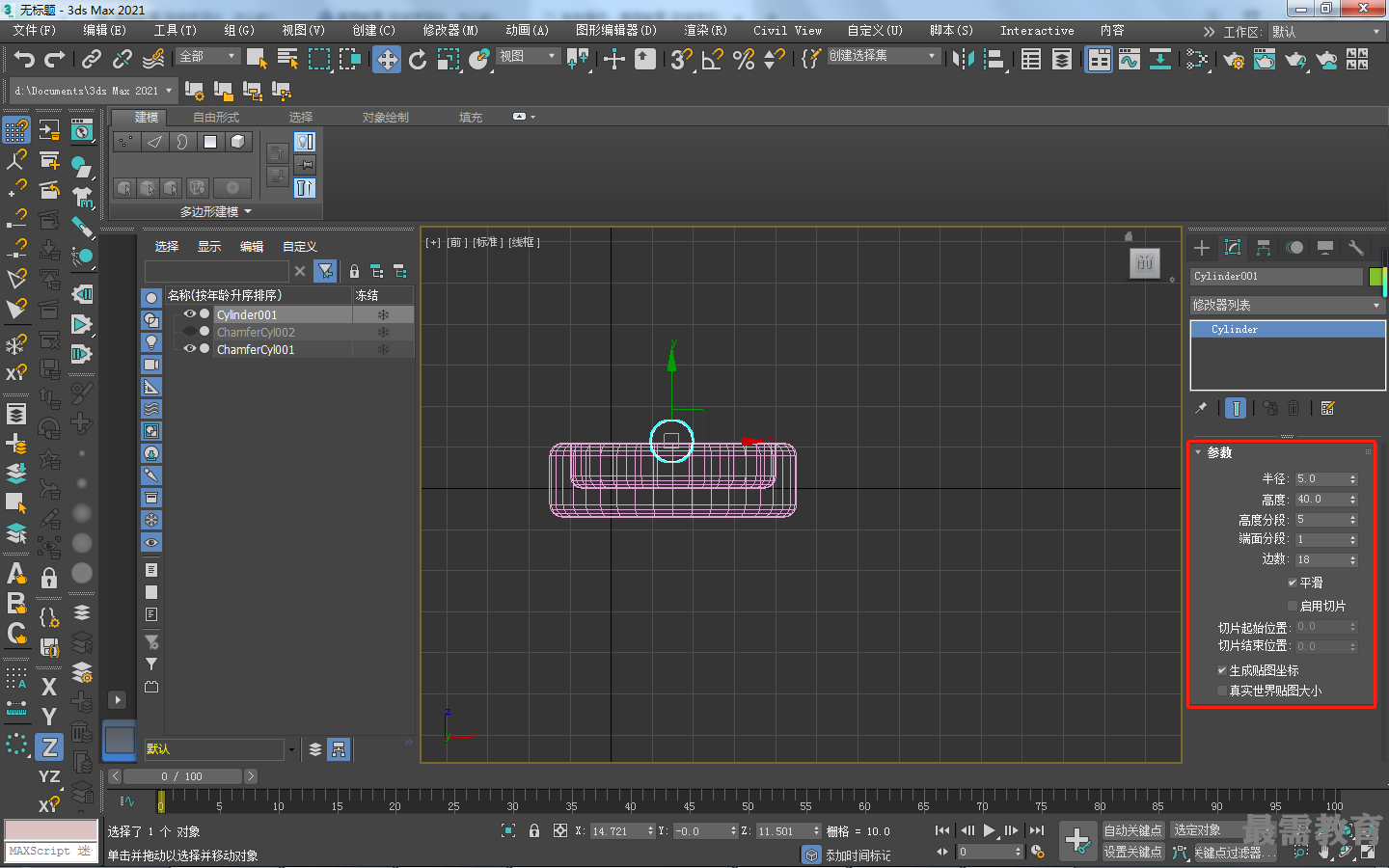

8）在“修改”面板中，設置圓柱體的"半徑"值為5,"高度”值為40,如圖所示。

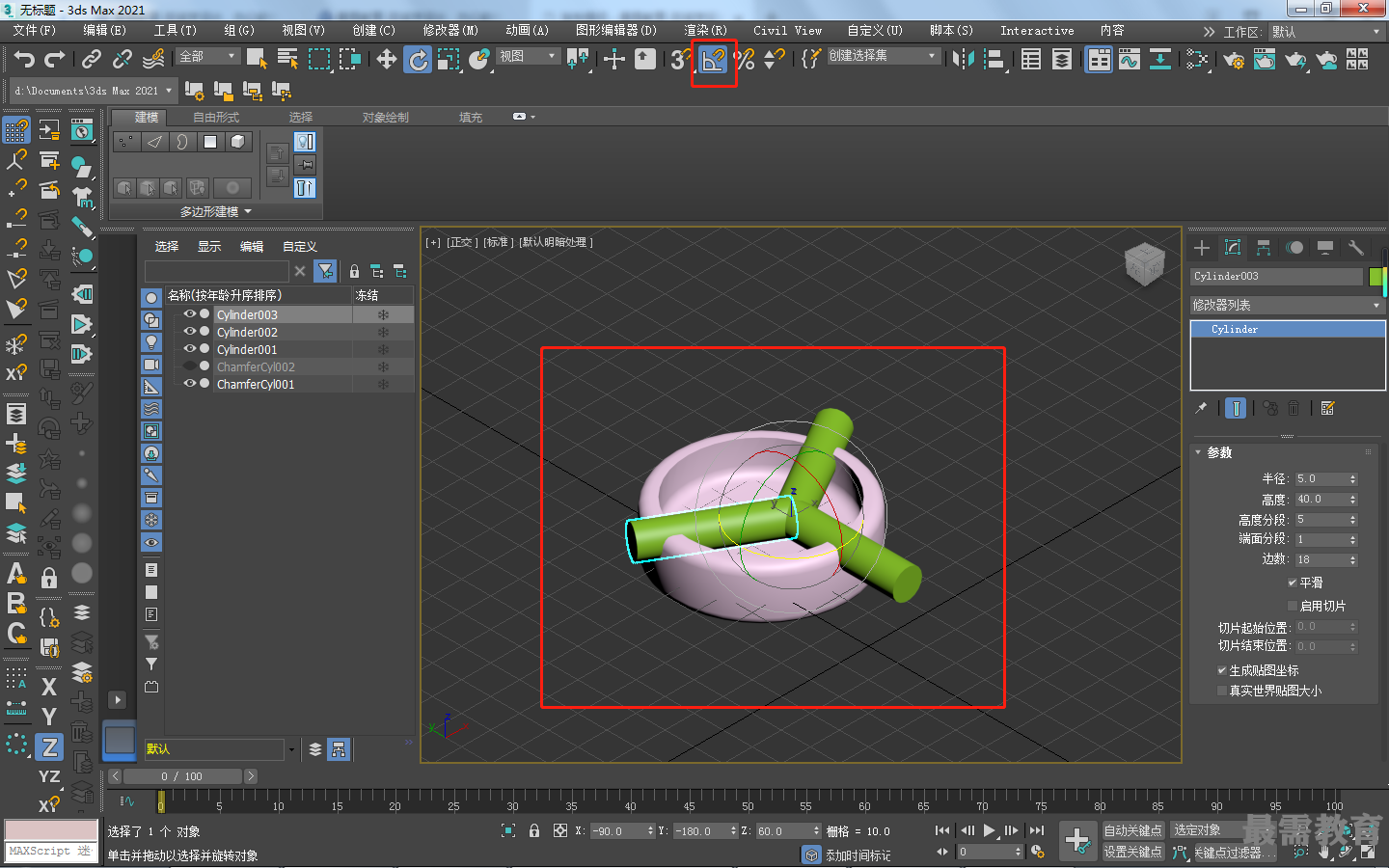

9）按快捷鍵A鍵，打開"角度捕捉”功能，按住Shift鍵，每隔120°復制得到一個圓柱體， 如圖所示。

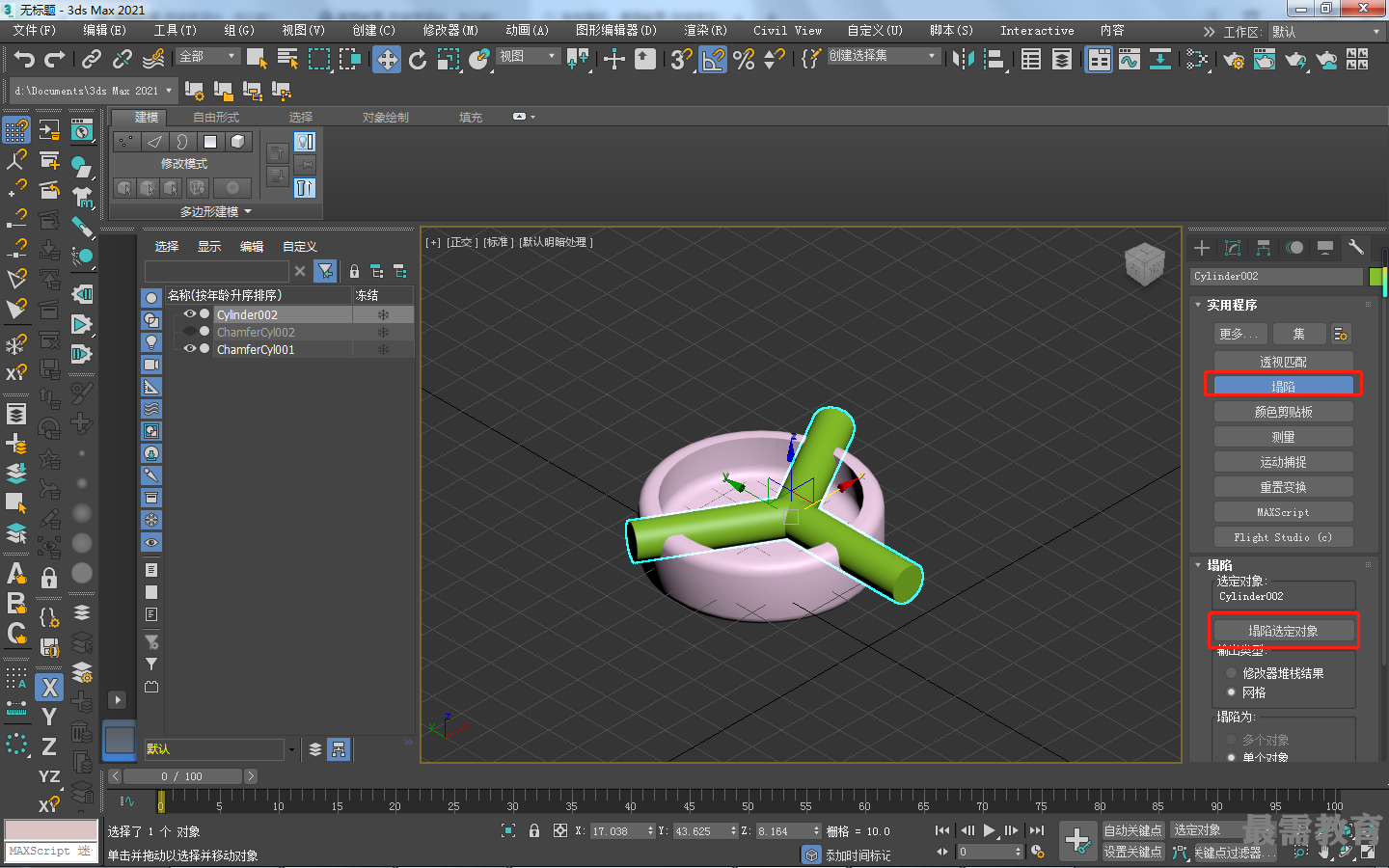

10）選擇場景中的所有圓柱體模型，在“實用程序"面板中單擊"塌陷"按鈕，在下方的 "塌陷"卷展欄中單擊"塌陷選定對象"按鈕，將這3個圓柱體模型合并為一個模型對象，如圖所示。

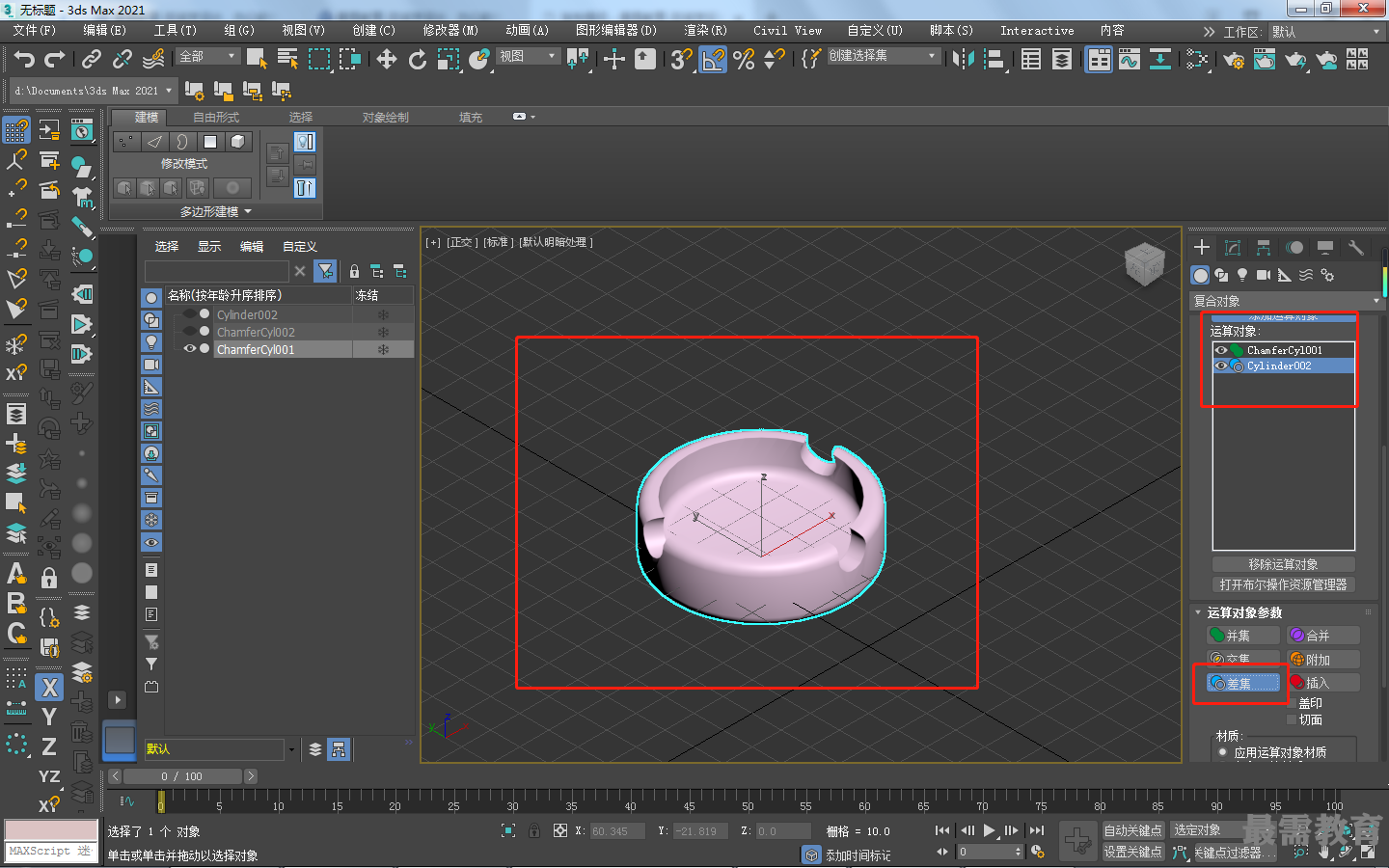

11）選擇之前布爾運算得到的煙灰缸模型，再次單擊“布爾”按鈕，使用相同的步驟減去由 3個圓柱體合并得到的幾何形體，如圖所示。

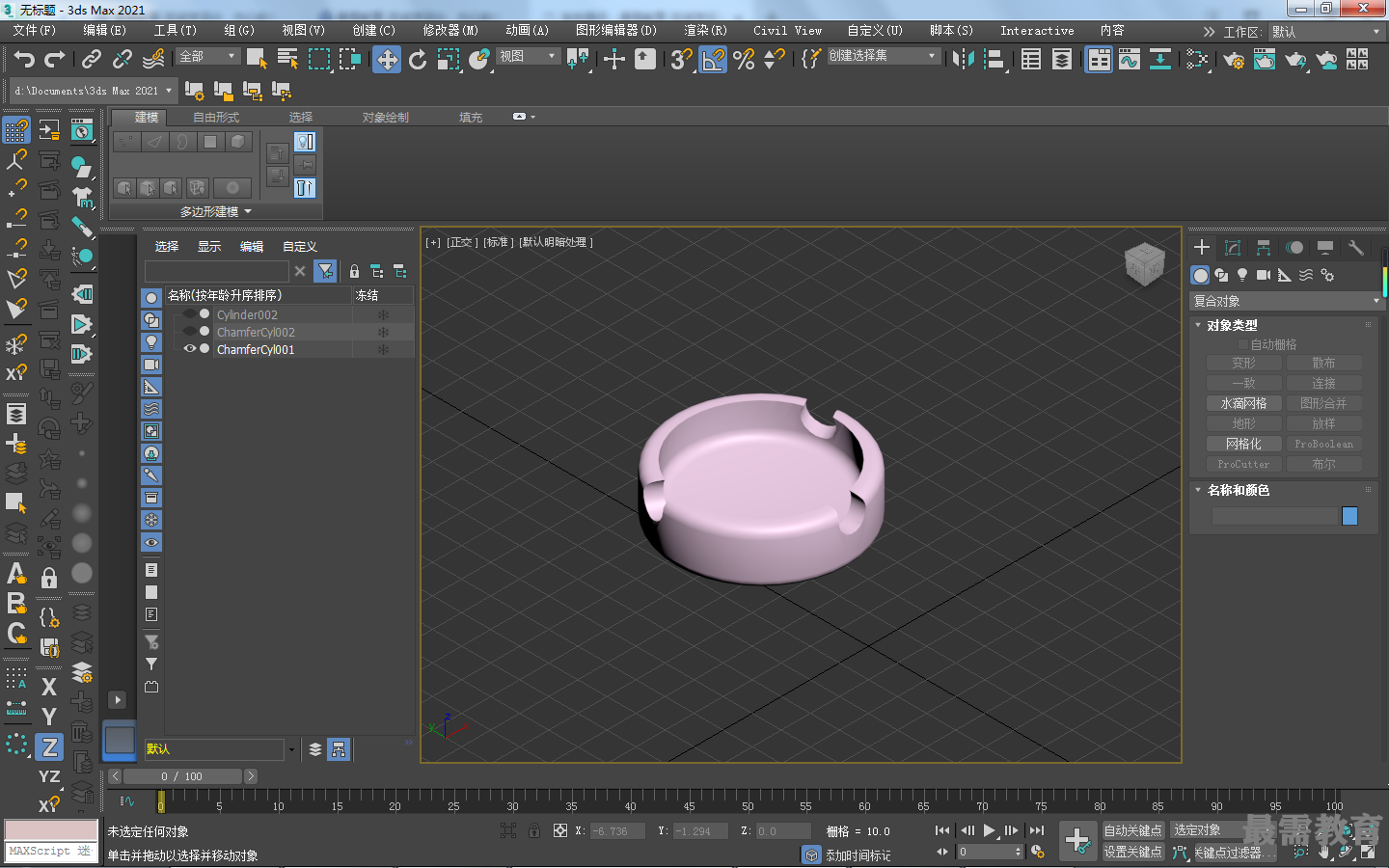

12）制作完成的煙灰缸模型的最終效果如圖所示。
