3DS Max 2020-制作圓桌模型

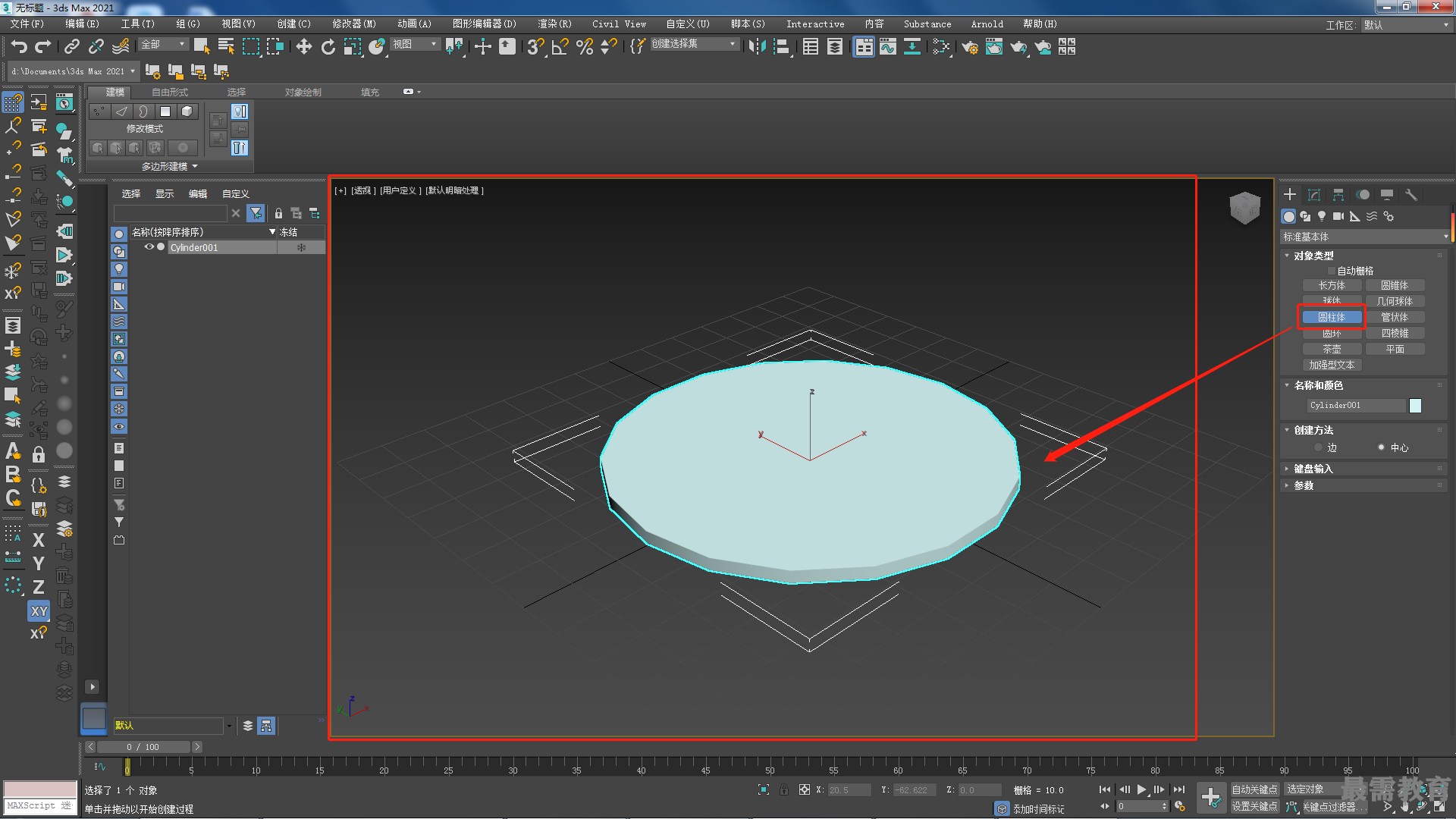

1）啟動3ds Max 2020軟件，單擊“創建”面板中的“圓柱體”按鈕，在場景中繪制一個圓柱體模型，如圖所示。

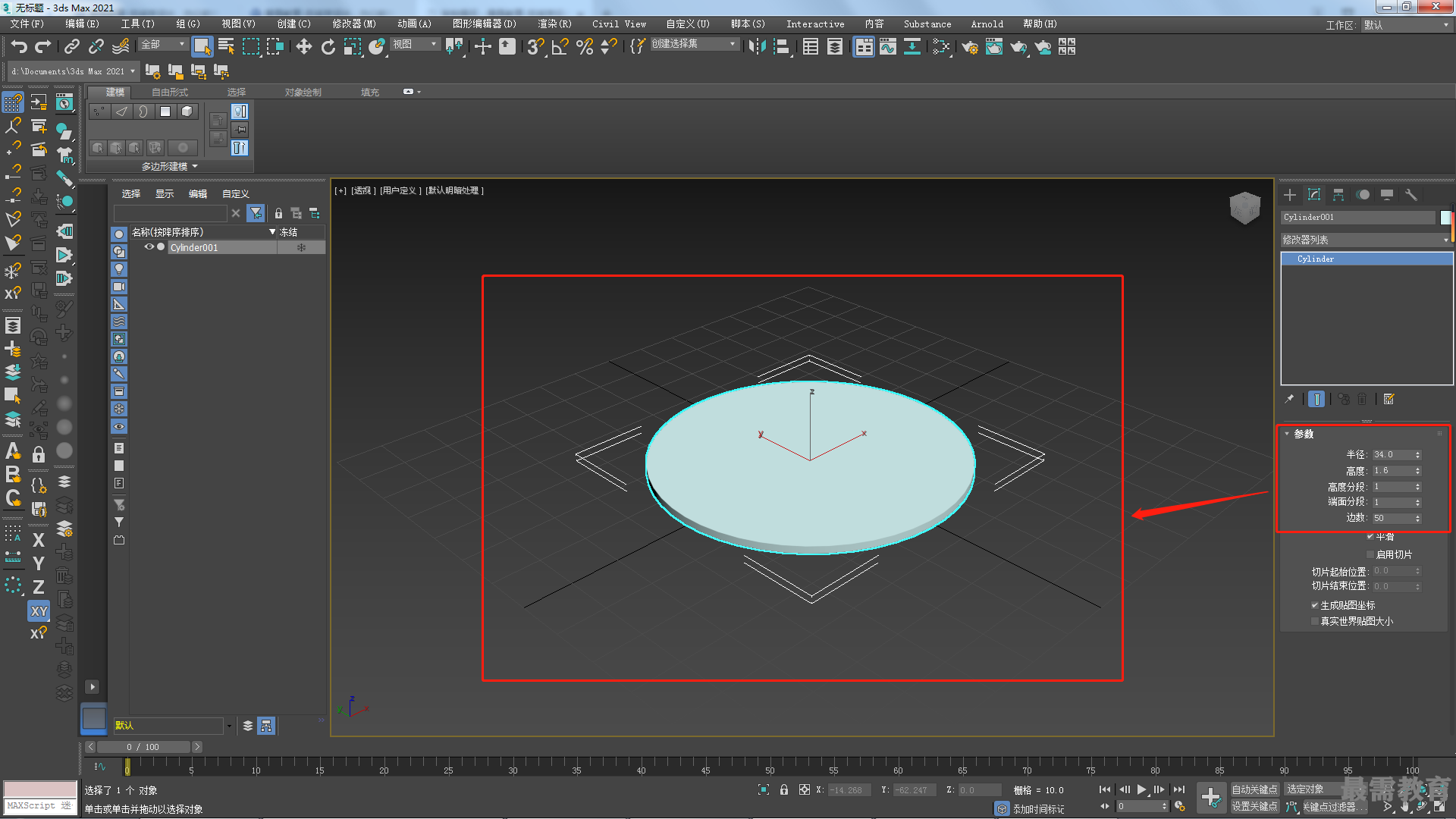

2）在“修改”面板中，調整圓柱體模型的"半徑"值為34,"高度"值為1.6,"高度分段”值為1,“端面分段"值為1,"邊數”值為50,如圖所示。

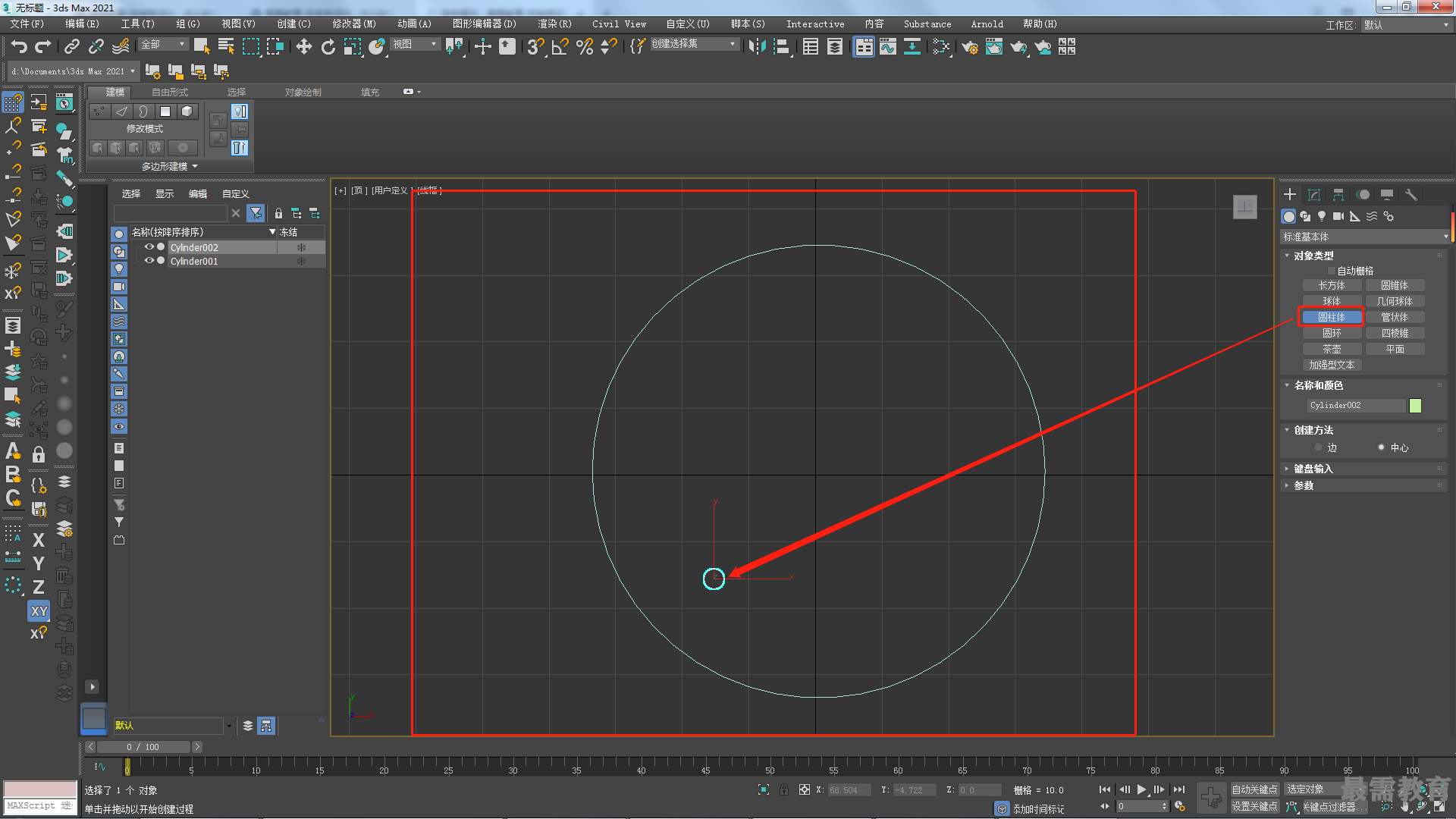

3）單擊“圓柱體"按鈕，在"頂"視圖中再次創建一個圓柱體模型，如圖所示。

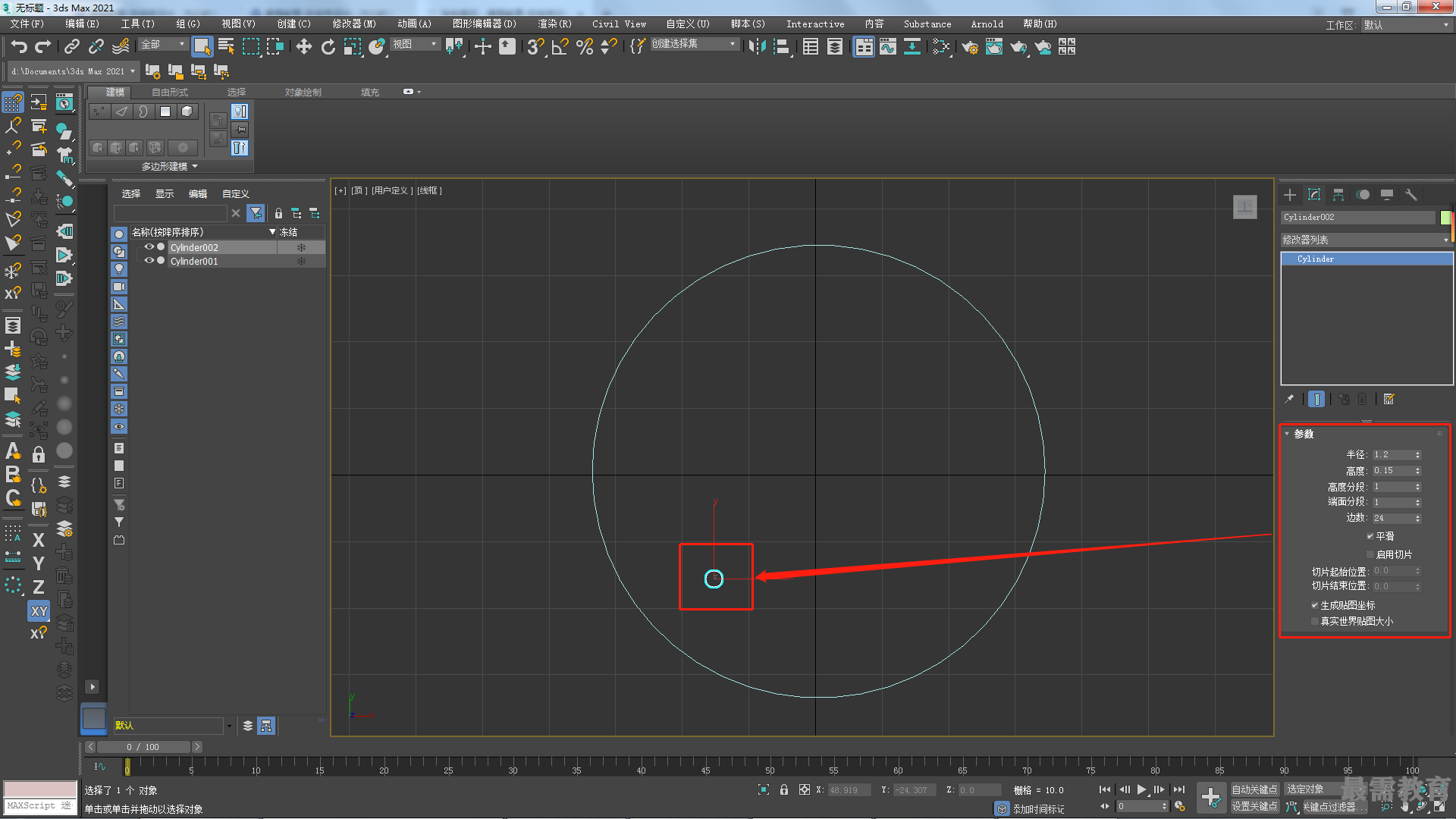

4）在"修改"面板中，調整圓柱體模型的"半徑”值為1.2,“ 高度”值為0.15, “高度分段"值為1, “端面分段”值為1，“邊數"值為24,如圖所示。

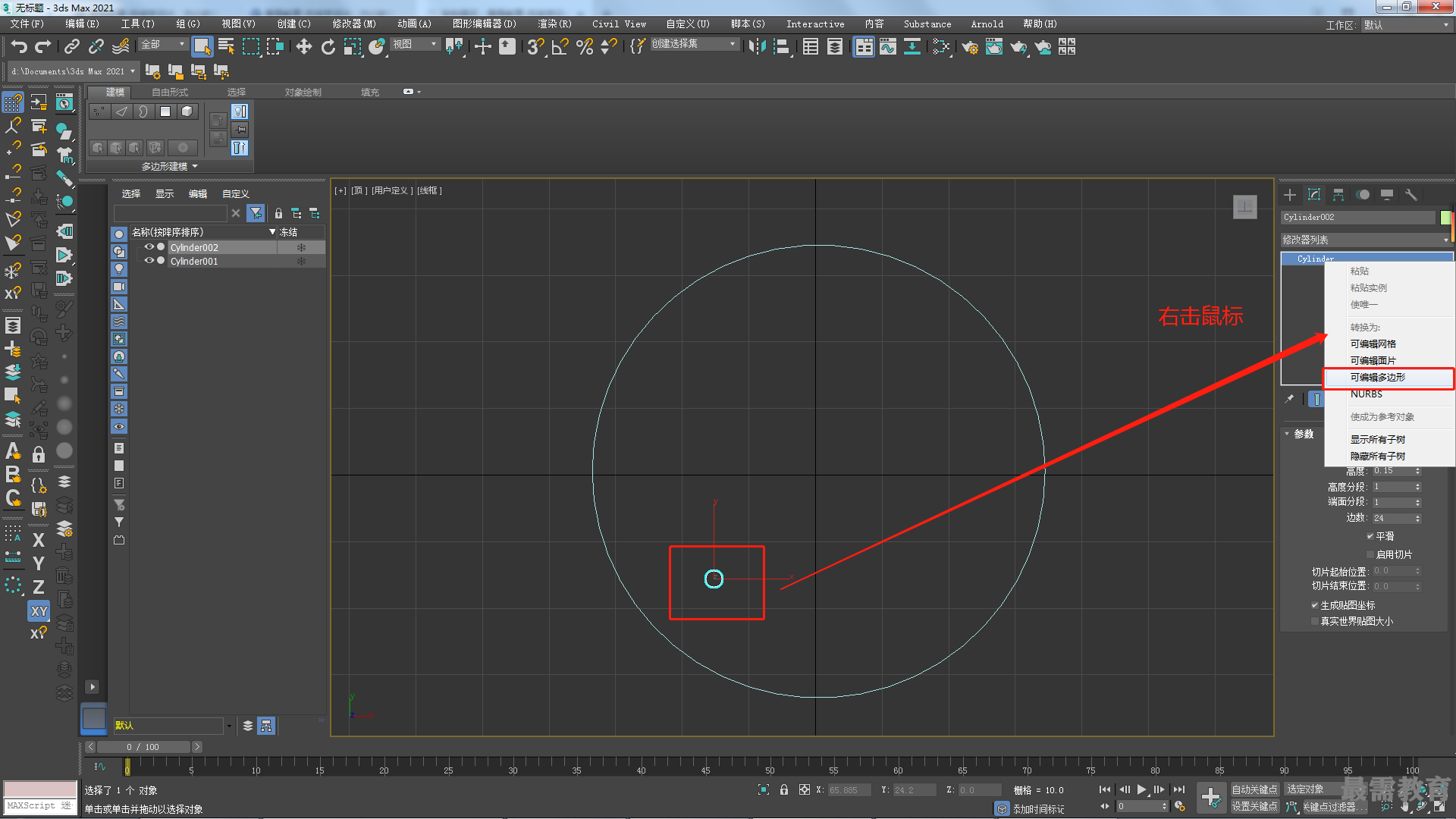

5）選擇剛剛創建的圓柱體模型，右擊并執行"轉換為/ 轉換為可編輯多邊形”命令，將其轉換成可編輯狀態，如圖所示。

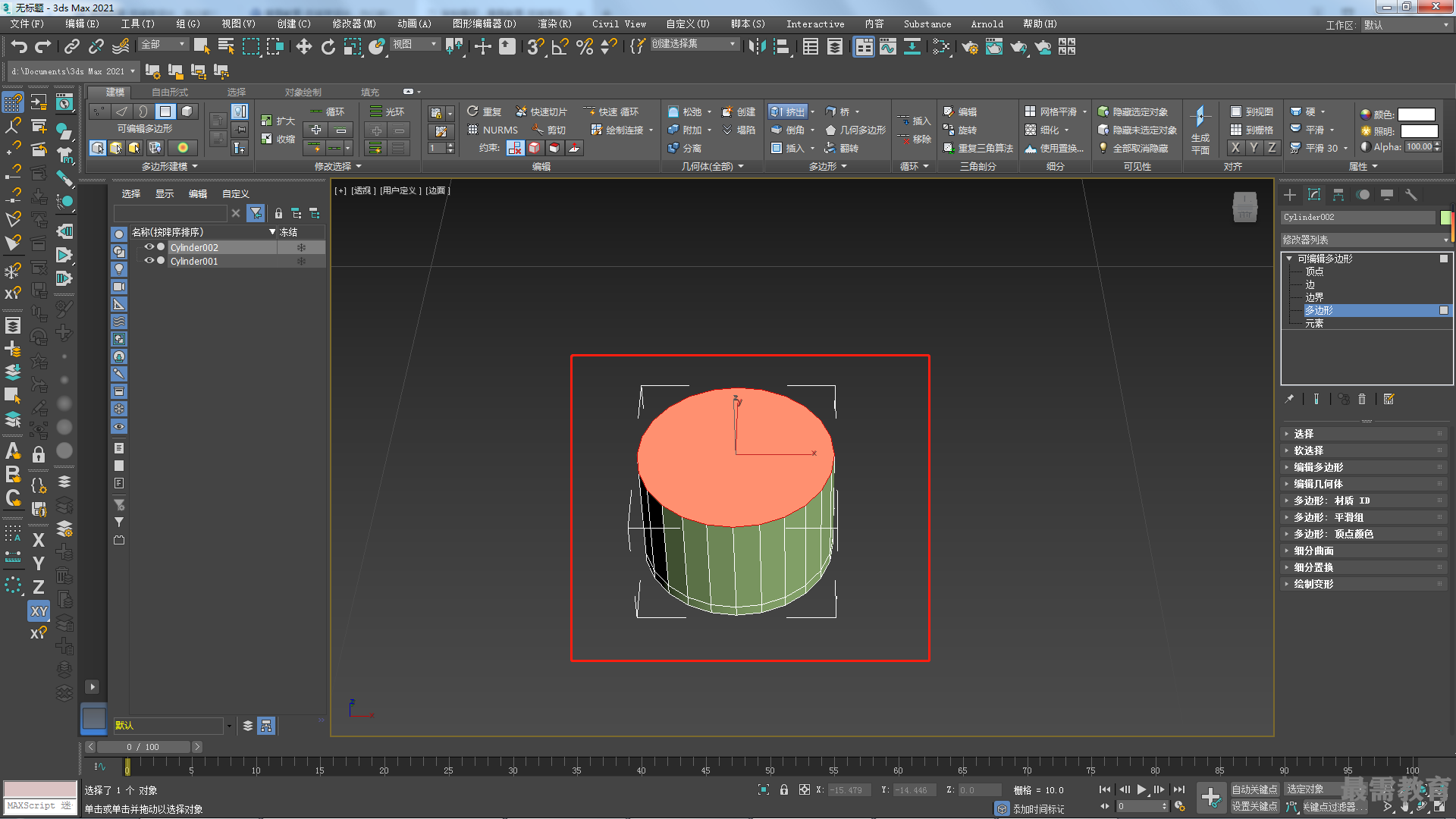

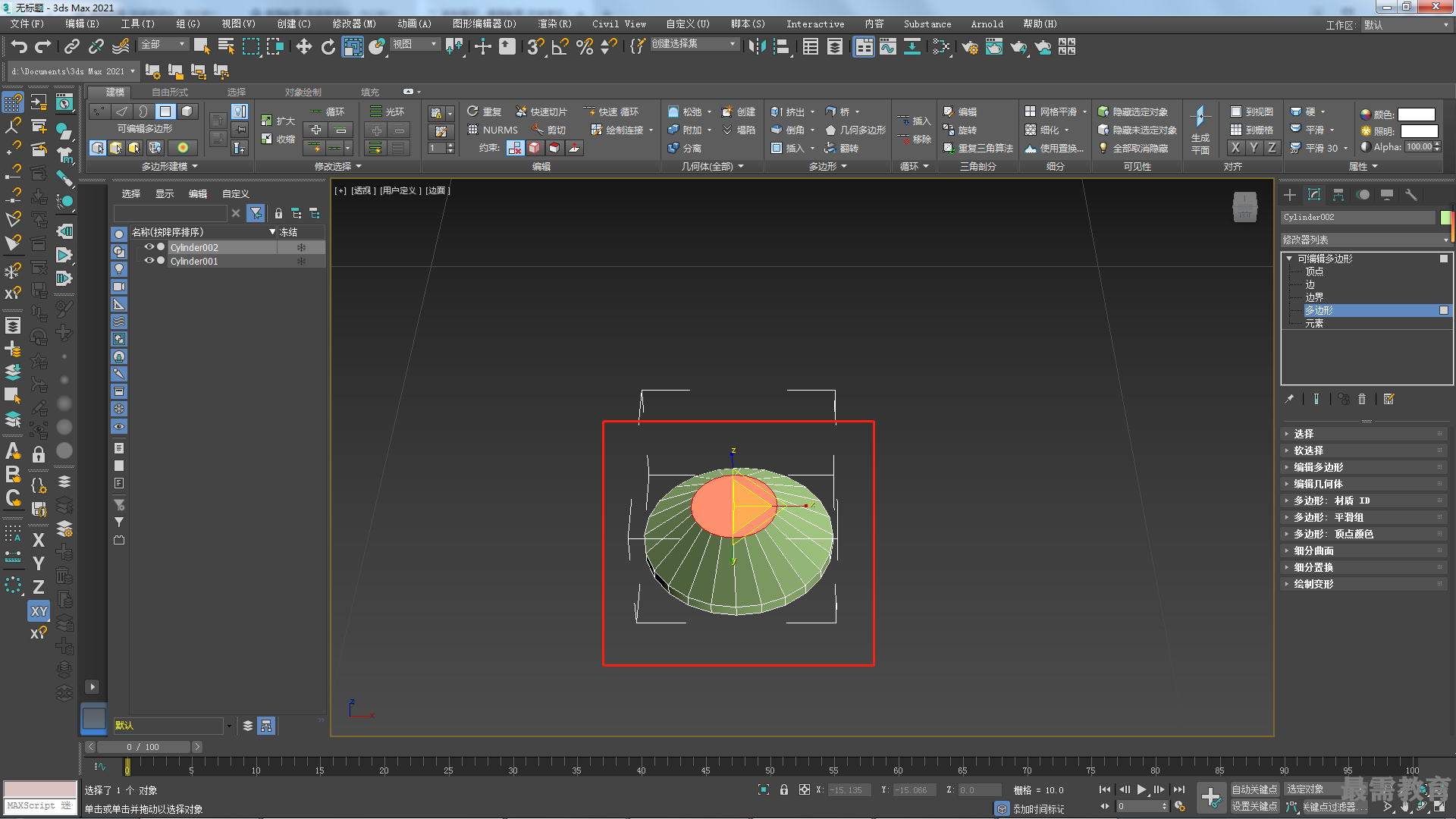

6）在"修改"面板中，進入"多邊形”子對象層級，選擇如圖所示的面，右擊并執行"擠出”命令，得到如圖所示的模型。

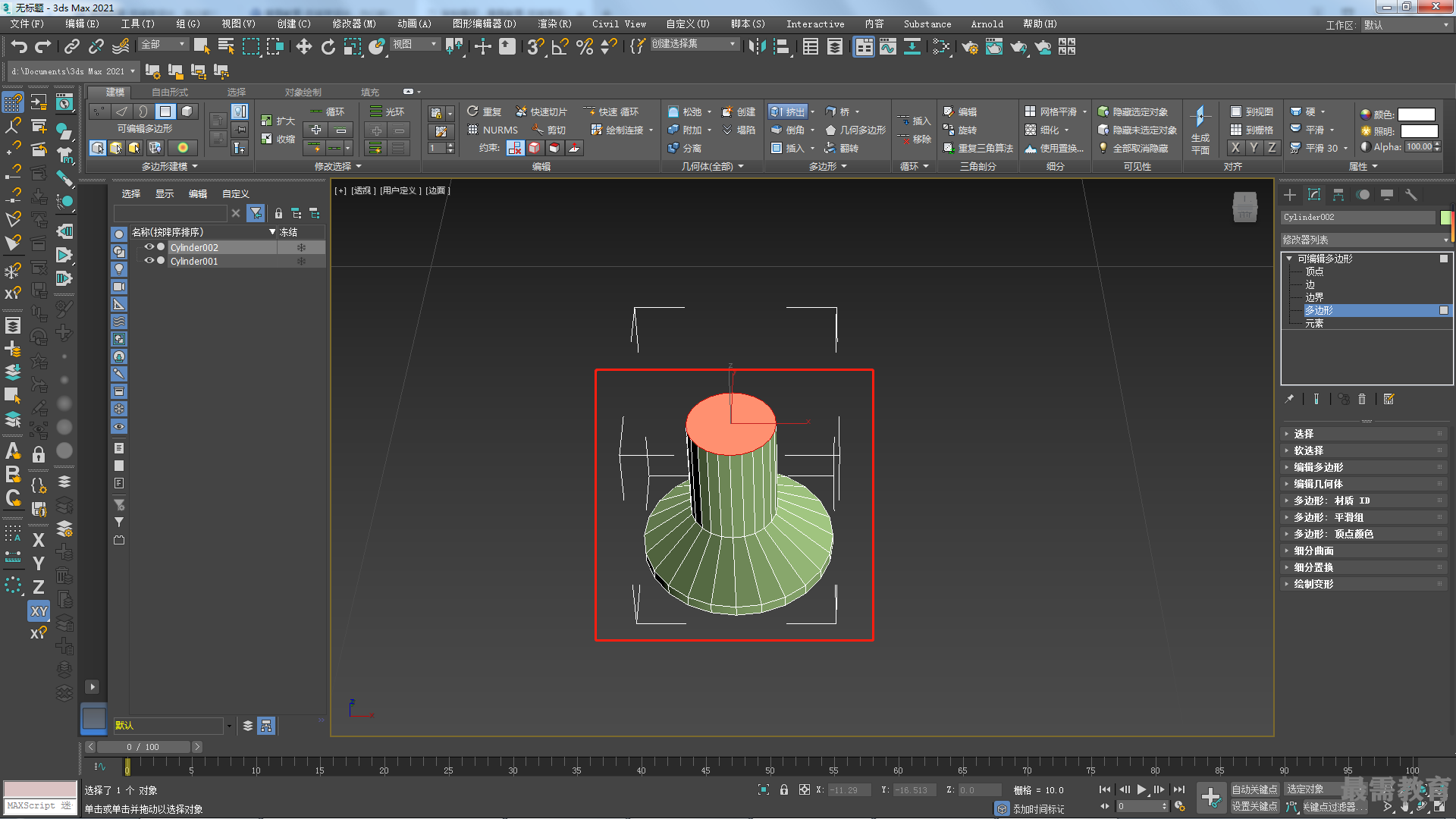

7）輕微調整面的位置后按快捷鍵R鍵，對所選擇的面進行縮放操作，得到如圖所示的模型效果。

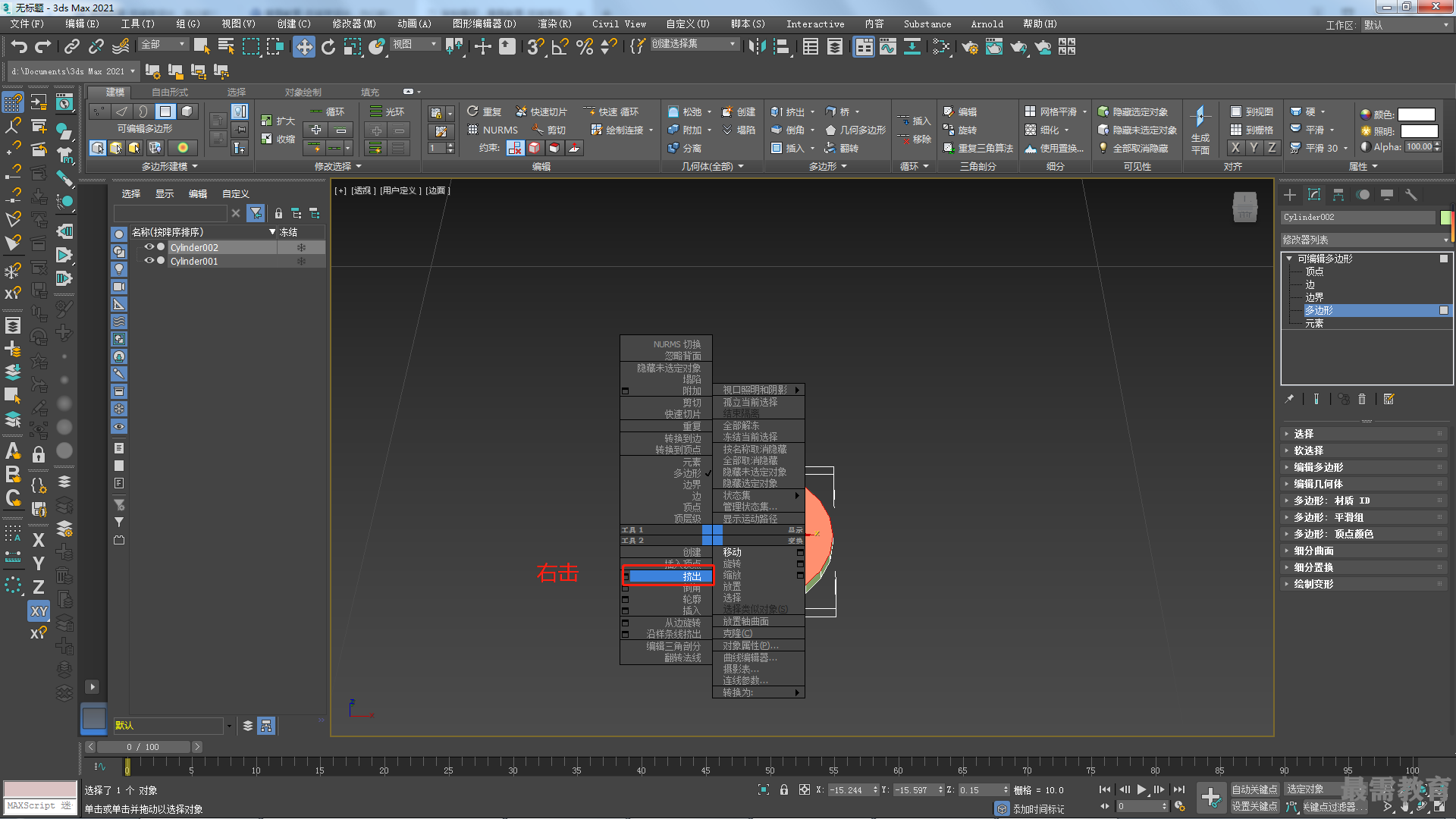

8）右擊并執行"擠出”命令，對所選擇的面進行擠出操作，得到如圖所示的模型效果。

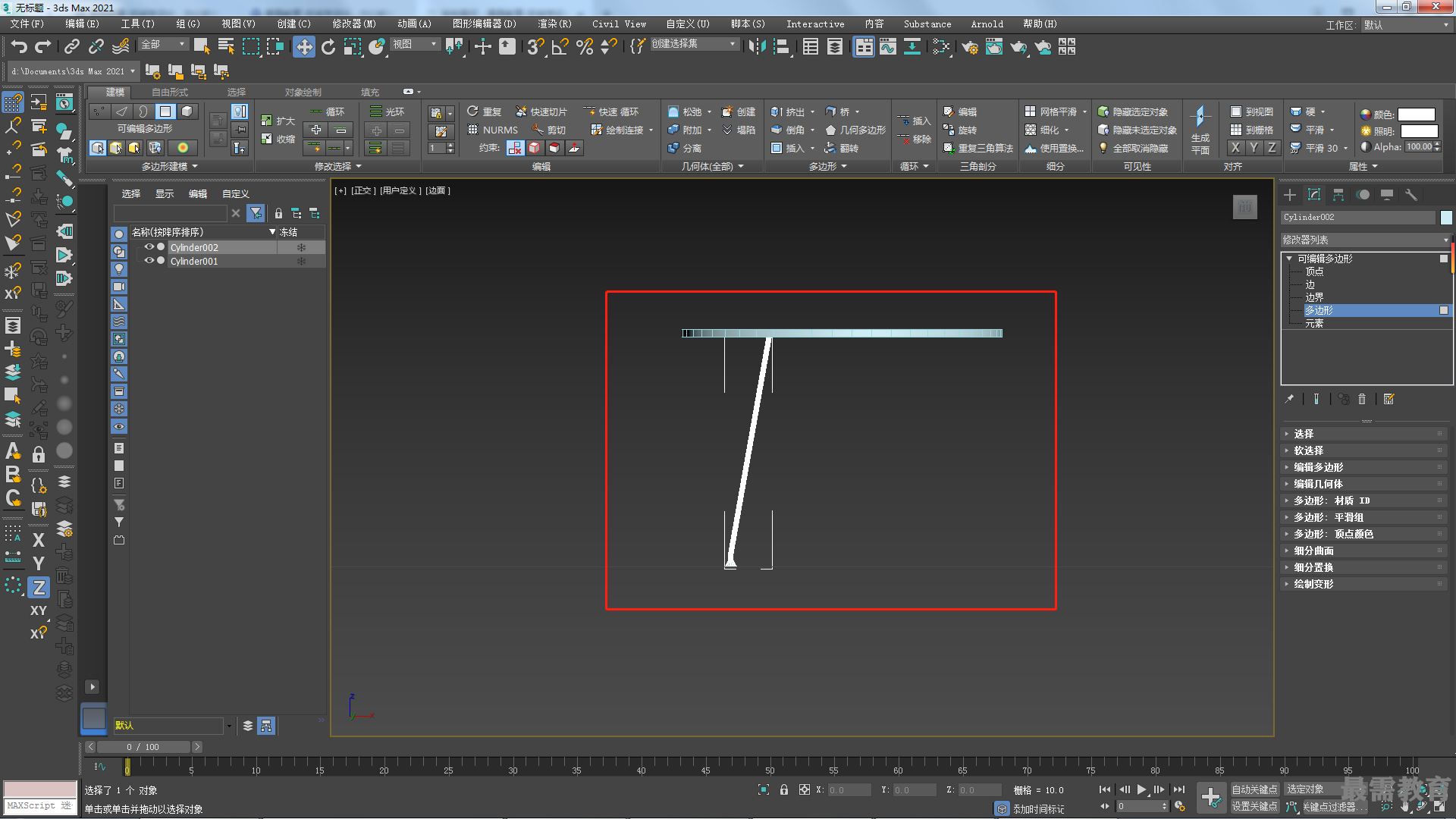

9）再次右擊并執行“擠出”命令，對所選擇的面進行擠出操作并調整面的位置，得到如圖所示的模型效果。

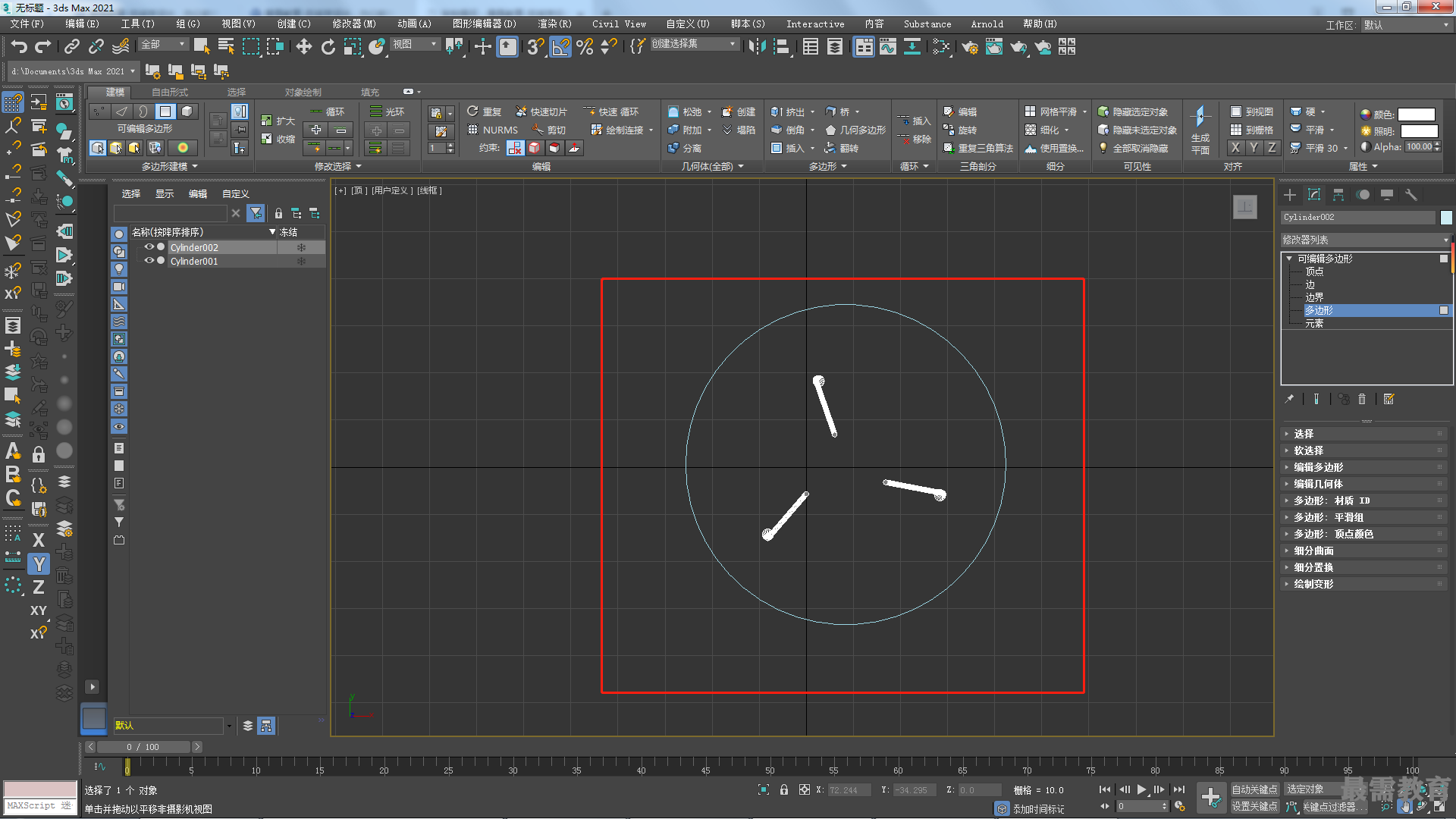

10）在"頂”視圖中，按住Shift鍵，復制得到另外兩個桌子腿模型，并調整旋轉角度和位置至如圖所示的效果。

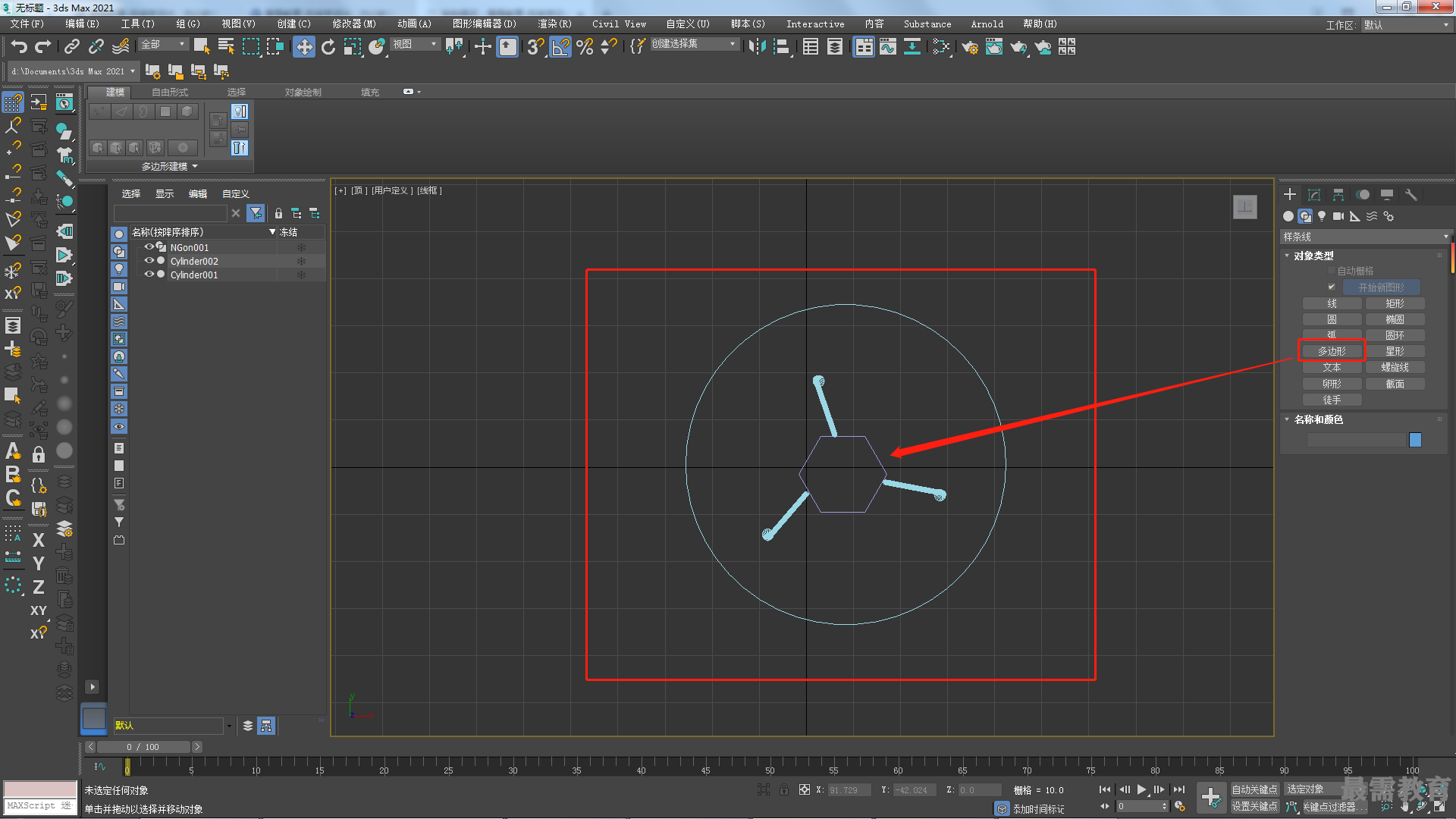

11）在"創建”面板中，單擊“多邊形"按鈕，在 "頂"視圖中繪制一個多邊形圖形，如圖所示。

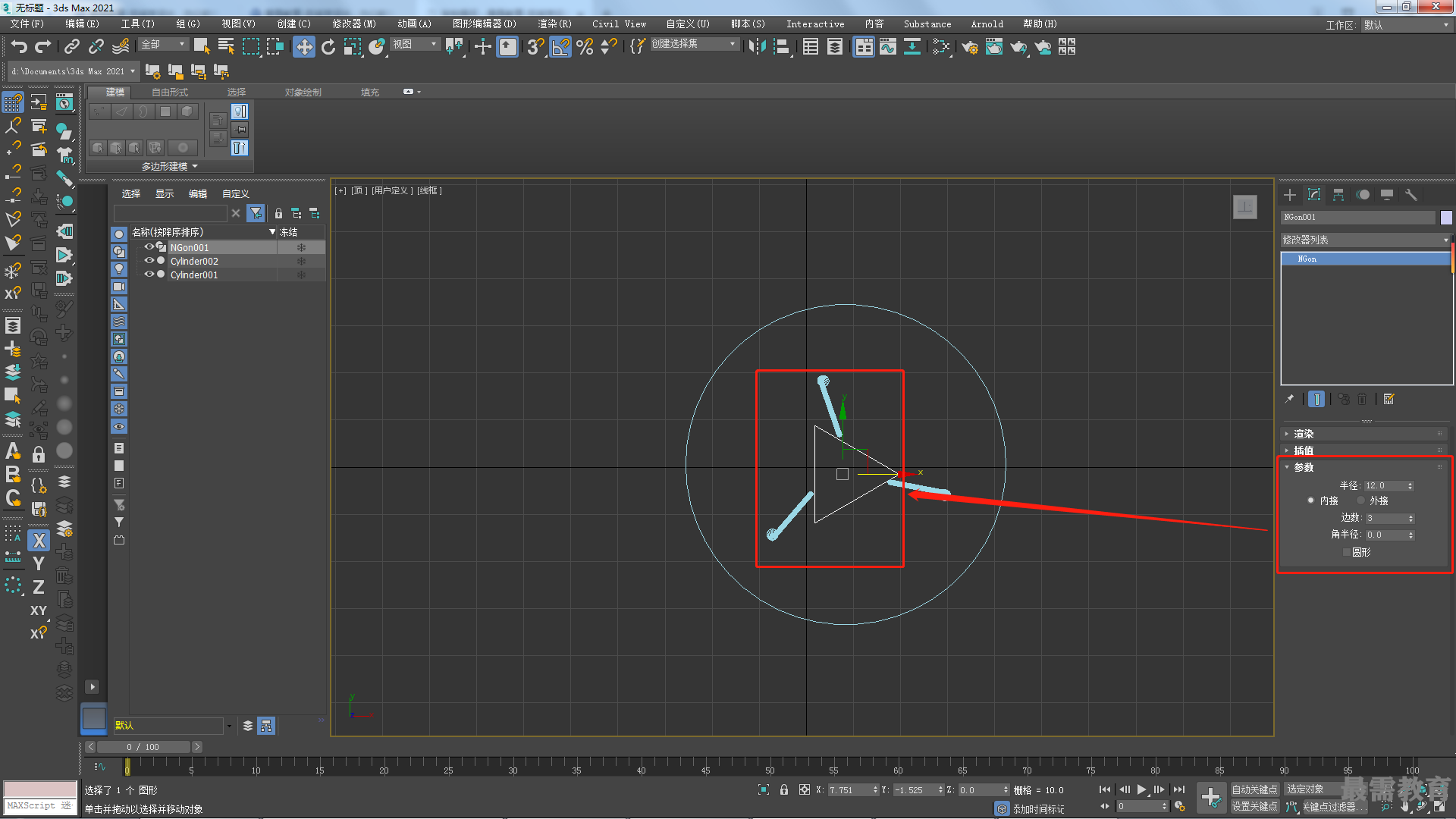

12）在"修改”面板中，展開"參數”卷展欄，設置多邊形圖形的"半徑”值為12,"邊數"值為3,如圖所示。

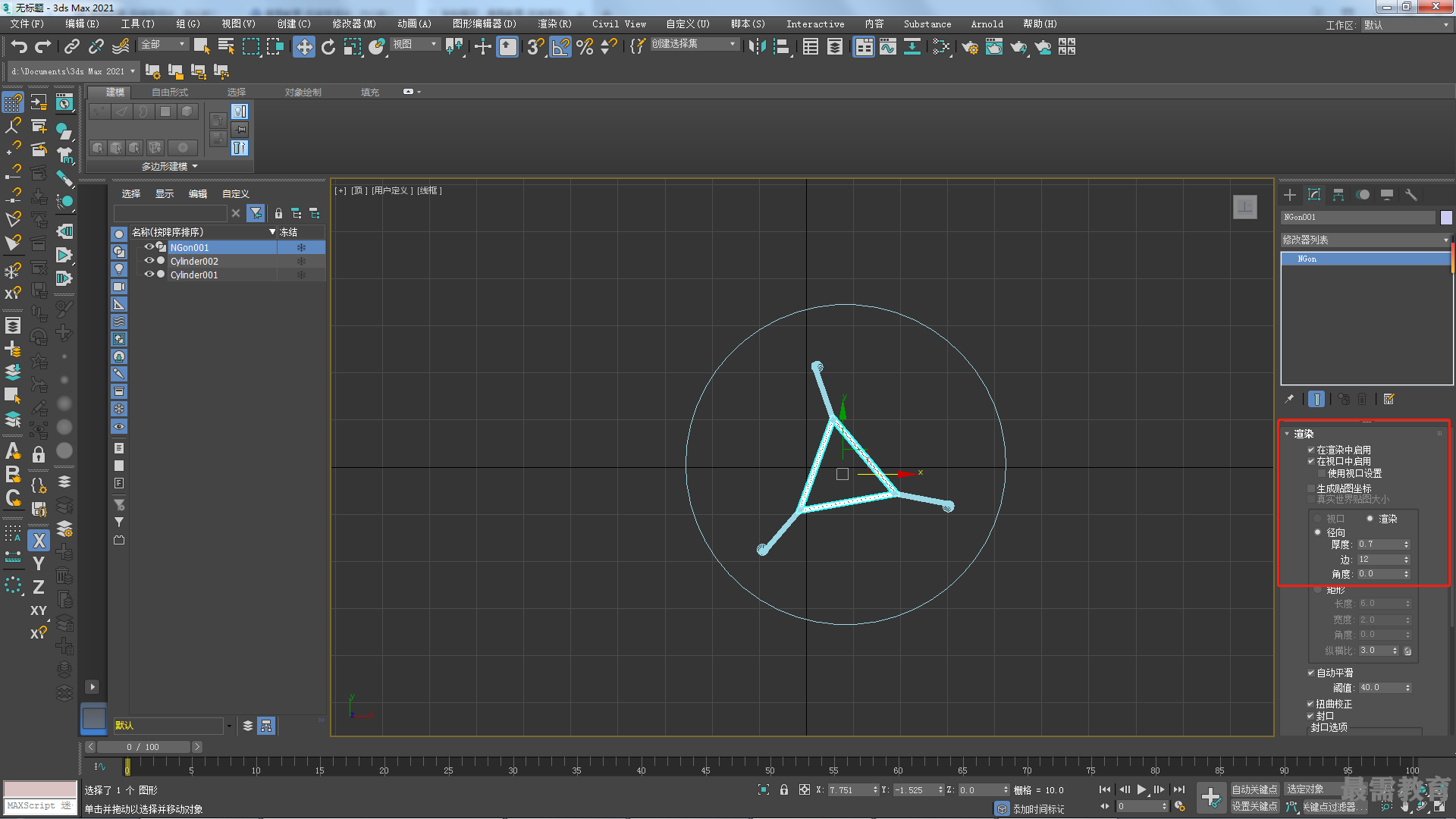

13）展開"渲染”卷展欄，選中"在渲染中啟用" 選復選框和"在視口中啟用"復選框，并調整圖形的"厚度”值為0.7,如圖所示。

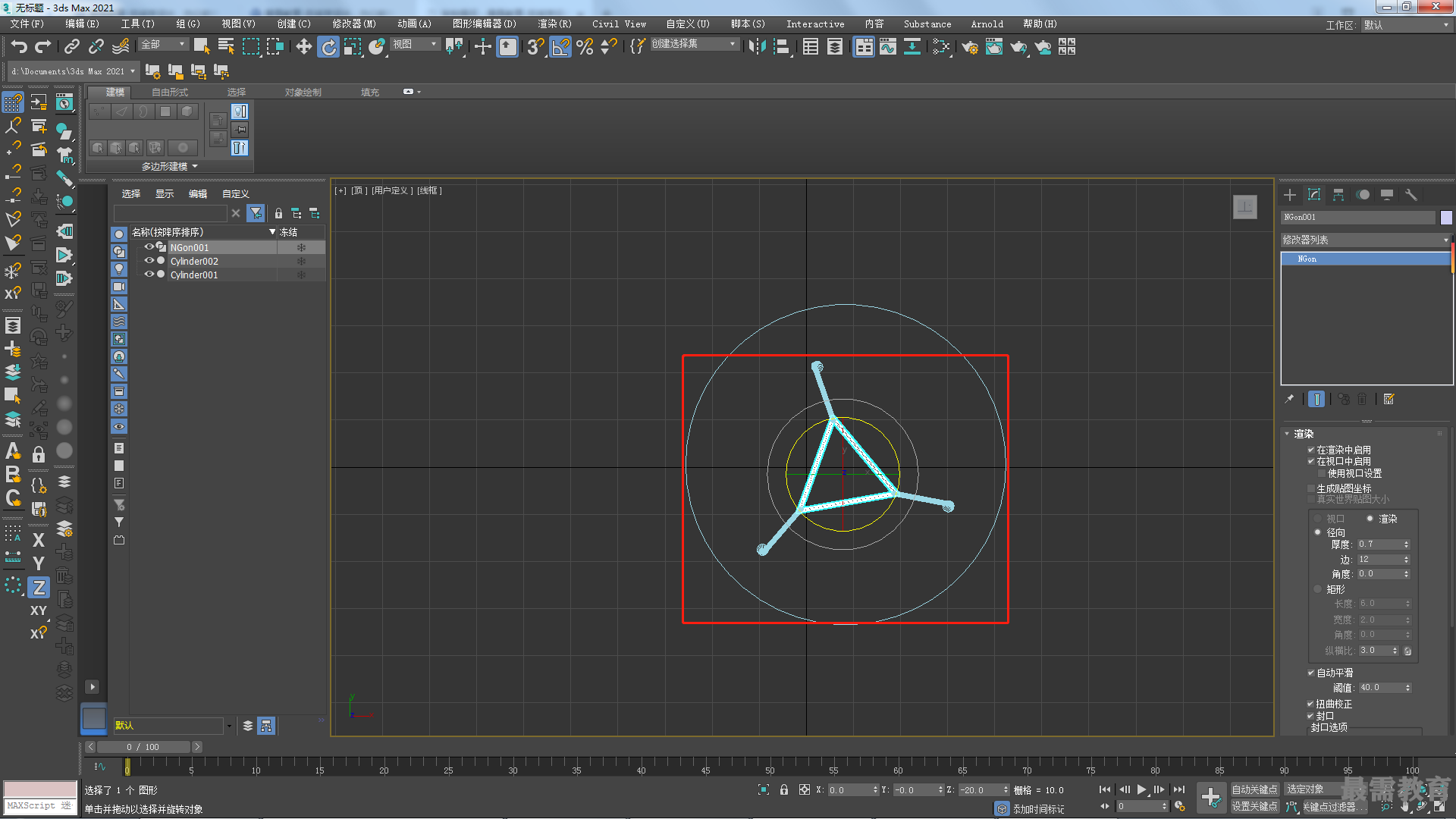

14）按快捷鍵E鍵，使用"旋轉”命令調整多邊形圖形的旋轉角度至如圖所示的效果。

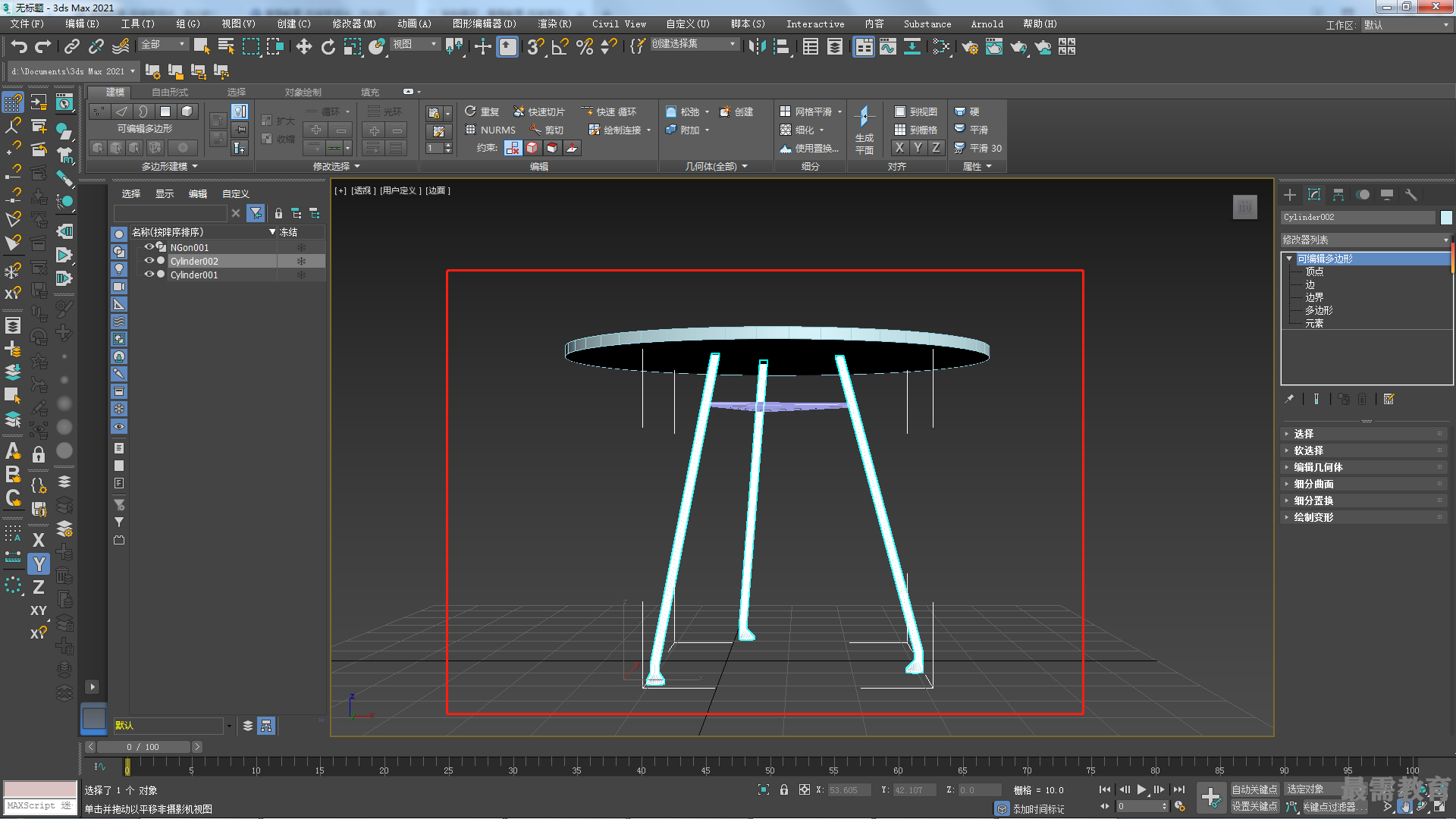

15）按快捷鍵W鍵，使用“移動”命令在"前” 視圖中調整多邊形圖形的位置至如圖所示的效果，完成圓桌支撐結構的制作。

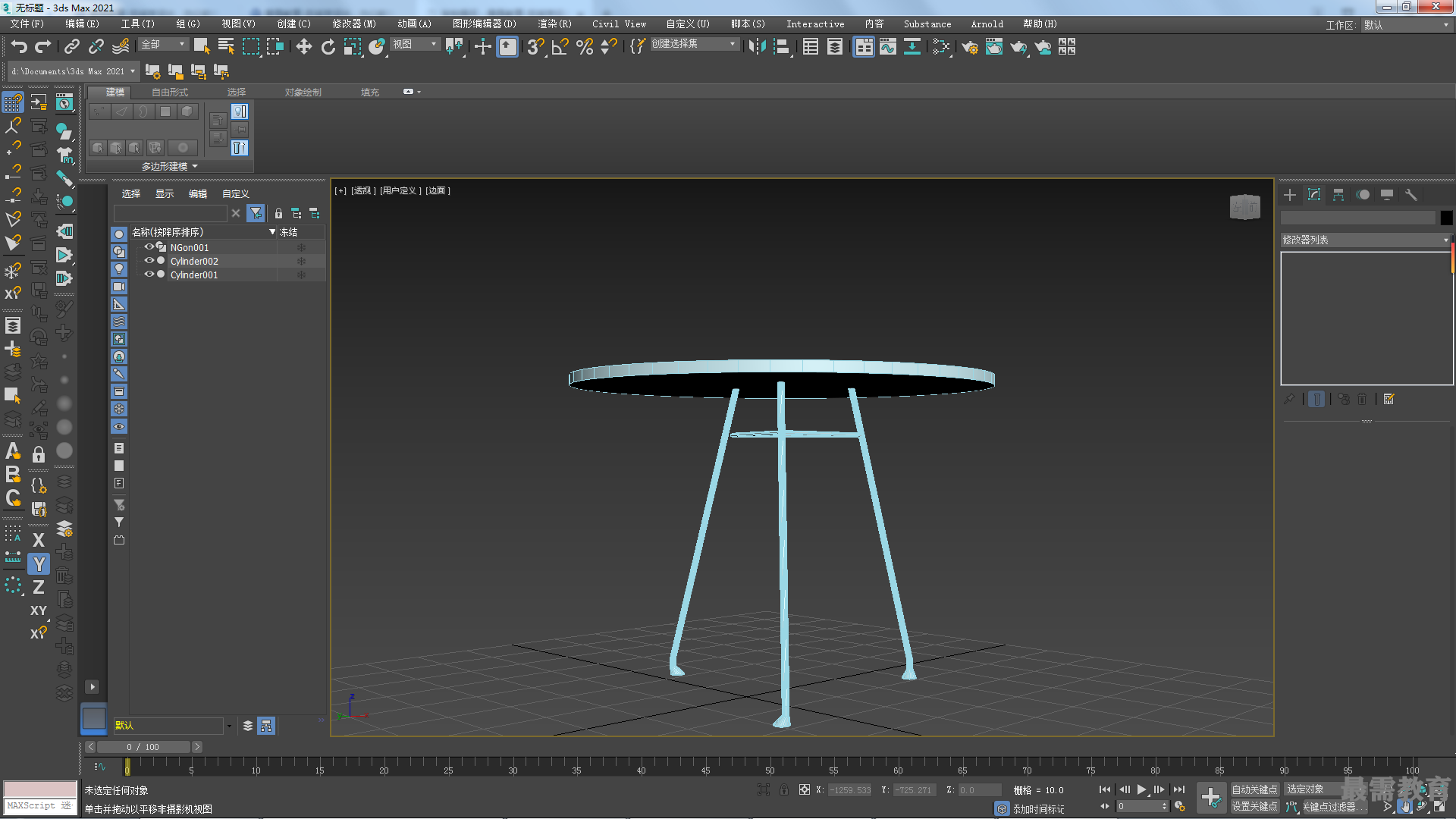

16）最終模型效果如圖所示。
