Maya2018 樣條線控制柄工具

    IK控制柄工具并不適用于所有的情況，多用在動作功能只有兩段的骨骼上，如人的手骨或腿骨。如果制作類似于動物尾巴骨骼時，就需要用到“IK樣條線控制柄”工具，下面對該工具的應用進行介紹。

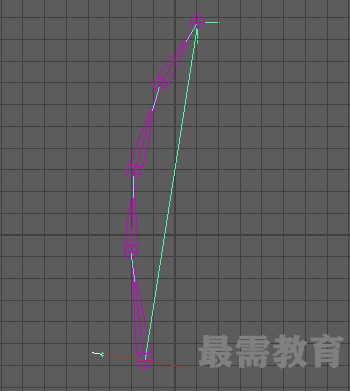

    步驟1：新建一個場景，然后創建一條骨骼鏈，在菜單欄中執行“骨架>創建IK樣條線控制柄”命令，在骨骼鏈的首端和末端分別單擊，添加IK樣條線工具，如下圖所示。

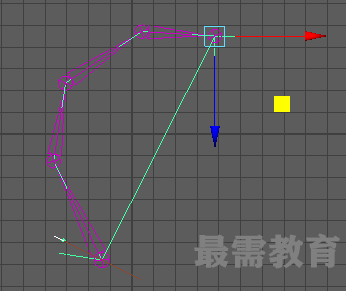

    步驟2：移動曲線上的點，骨骼鏈也會跟著移動，但不能對控制手柄進行操作，如下圖所示。

    步驟3：選中曲線上的控制頂點，然后在菜單欄中執行“變形>簇”命令，為控制點添加簇約束控制。

    步驟4：簇控制器在場景中很難被選中，用戶可以創建一個NURBS圓形曲線，讓其成為簇控制器的父對象，先選中圓形曲線，然后按住Shift鍵同時加選簇控制器，執行“約束>父對象”命令，即可通過移動圓形曲線來調整骨骼外形。

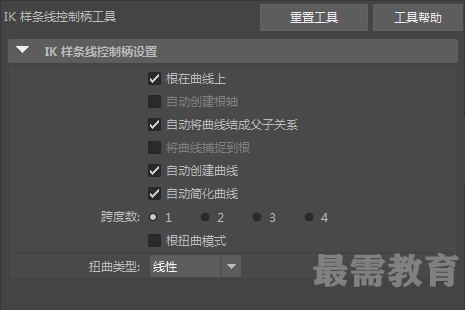

    單擊“骨架〉創建IK樣條線控制柄”命令后的選項框按鈕，打開“工具設置”面板，如圖所示。下面對“工具設置”面板中屬性的應用進行介紹。

    * 根在曲線上：用于將IK樣條骨骼的父關節控制到曲線上。勾選此復選框時，改變IK控制的“偏移” 數值，骨骼會沿著曲線移動。反之，骨骼不會沿著曲線移動。

    * 自動創建蜋軸：創建IK樣條線控制工具時勾選此復選框，會在樣條骨骼鏈的父關節上創建一個父移動節點，調節此節點可以避免旋轉或移動父關節時造成的偏轉現象。

    * 自動將曲線結成父子關系：創建IK樣條線控制工具，骨骼鏈會自動成為曲線的父對象，移動骨骼時曲線也會跟著移動。

    * 將曲線捕捉到蜋：用于將曲線的開始端黏附在骨骼鏈的父關節上，并且骨骼鏈會自動進行旋轉，直到適合曲線外形。

    * 自動創建曲線：勾選此復選框時，系統會根據當前的骨骼鏈形狀創建一條適合此形狀的曲線。

    * 自動簡化曲線：用于控制自動平滑曲線，通常結合“自動創建曲線”復選框使用。

    * 扭曲類型：用于設置骨骼扭曲的方式，下拉列表中有四種不同的類型。
