Maya 晶格

    在Maya 2018版本中，晶格可分別在裝備模塊和動畫模塊中創建，在動畫模塊中，創建晶格命令所在的位置如下圖所示。

1.功能

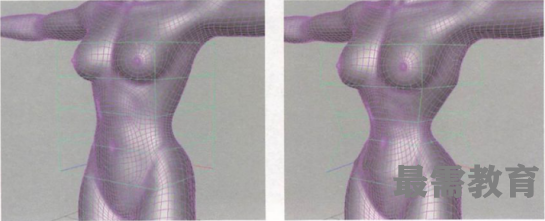

    晶格可以對所有可變形物體進行位移、旋轉和縮放的變形控制，還可以通過對晶格和晶格點設置關鍵幀，來達到變形動畫的效果。晶格可以使用在NURBS、多邊形幾何體及幾何體的頂點和粒子物體上，如下圖所示。

2.參數

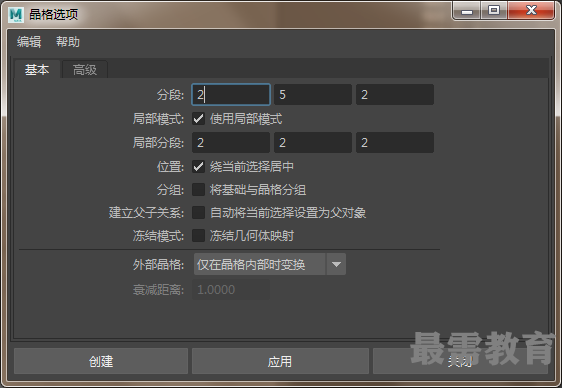

    執行“變形> (創建）晶格”命令，打開相應的參數面板。與混合變形選項面板一樣，有“基本”和“高級”兩個選項卡，如下圖所示。

該對話框中的各命令參數如下：

  ? 分段：設置STU空間中晶格的段數，分段數越高可控制的晶格點越多。默認情況下S、T和U的分段數分別是2、5、2。

  ? 局部模式：設置每個晶格點只影響自己附近的物體點，或者影響所有的物體點。該復選框默認為勾選狀態。

  ? 局部分段：每個晶格點局部影響的范圍。

  ? 位置：設置晶格創建在選擇物體的中心還是場景的原點中心，默認創建在選擇物體的中心。

  ? 分組：勾選此復選框，會把晶格與基礎晶格創建在同一組中。控制組的位移、旋轉和縮放，兩個晶格也會同時被改變。

  ? 建立父子關系：勾選復選框，會把晶格作為變形物體的子層級物體創建，這樣，當物體進行變換時晶格也會跟隨變換。

  ? 凍結模式：如果勾選此復選框，則不能控制變形物體位移、旋轉和縮放的變換，只有控制晶格的變換才可以間接地控制變形物體的變換。
