Maya 創建關節工具

創建關節工具命令所在的位置，如下圖所示。

1.功能

    "創建關節”命令用于創建骨骼系統，是角色設置的基礎工具，他的作用類似于真實人體的骨骼和關節，角色蒙皮后，可以驅動角色的身體運動，如下圖所示。

2.參數

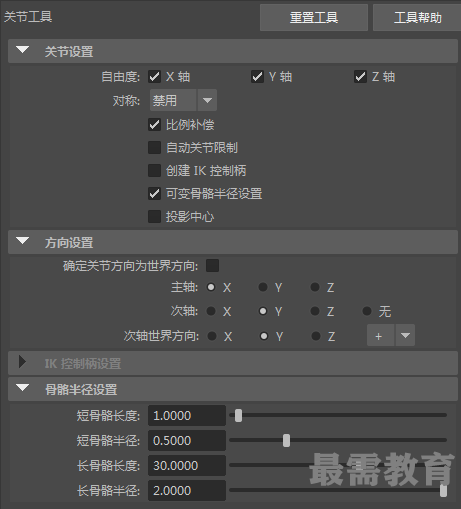

    執行“骨架>創建關節”命令，打開對應的參數面板，如下圖所示。

    ? 自由度：指定關節可以在反向運動學造型期間圍繞該關節的哪個局部軸進行旋轉。默認設置允許關節在IK造型期間圍繞所有三個局部軸進行旋轉。

    ? 對稱：可以在創建關節時啟用或禁用對稱。可以指定創建對稱連接時其具有的軸。

    ? 禁用：默認情況下，對稱處于禁用狀態，且“關節工具”處于法線關節創建模式。

    ? X軸：沿X軸鏡像關節。

    ? Y軸：沿Y軸鏡像關節。

    ? Z軸：沿Z軸鏡像關節。

    ? 比例補償：勾選該復選框，父關節縮放時，子關節不會隨之縮放；不勾選復選框，父關節縮放時，子關節隨之一起縮放。

    ? 自動關節限制：勾選該復選框，建立骨骼時，將對關節自動添加一個180°的旋轉限制。

    ? 創建IK控制柄：勾選該復選框，創建骨骼時，同時在骨骼上加載創建IK手柄。

    ? 可變骨骼半徑設置：當該選項處于啟用狀態時，“關節工具”設置的“骨骼半徑設置”部分可用。

    ? 投影中心：如果勾選該復選框，Maya會自動將關節捕捉到選定網格的中心。

    ? 確定關節方向為世界方向：勾選該復選框后，使用“關節工具”創建的所有關節都將設定為與世界幀對齊。每個關節的局部軸的方向與世界軸相同。

    ? 主軸：用于為關節指定主局部軸，這是指向從此關節延伸向下的骨骼的軸。

    ? 次軸：用于指定哪個局部軸用作關節的次方向，選擇兩個剩余軸中的一個，如下圖所示。

    ? 次軸世界方向：設定Orientation中，軸向類型的第二坐標軸的方向，包括+X、-X、+Y、-Y、 +Z、-Z和None 7個選項。

    ? 骨骼半徑設定：根據其下參數，設定創建骨骼后，依據骨骼長度決定骨骼顯示半徑大小。

    ? 骨骼半徑設置：創建關節時，關節的半徑由其骨骼的長度確定，關節鏈中所有關節的半徑均會根據其骨骼的長度自動調整。

    ? 短骨骼長度：根據其參數，定義多少長度的骨骼為短骨骼。

    ? 短骨骼半徑：定義短骨骼顯示半徑。

    ? 長骨骼長度：根據其參數，定義多少長度的骨骼為長骨骼。

    ? 長骨骼半徑：定義長骨骼顯示半徑。
