Dimension如何旋轉和縮放對象？

使用“選擇并移動”工具拖動箭頭可以沿著X軸、Y軸或Z軸移動對象。用戶也可以通過拖動屏幕上的坐標軸箭頭來旋轉和縮放對象。

1.選擇“工具”面板中的Select and Rotate (選擇并旋轉）工具（鍵盤快捷鍵:R)。

2.單擊畫布上的cube box模型以選擇它。

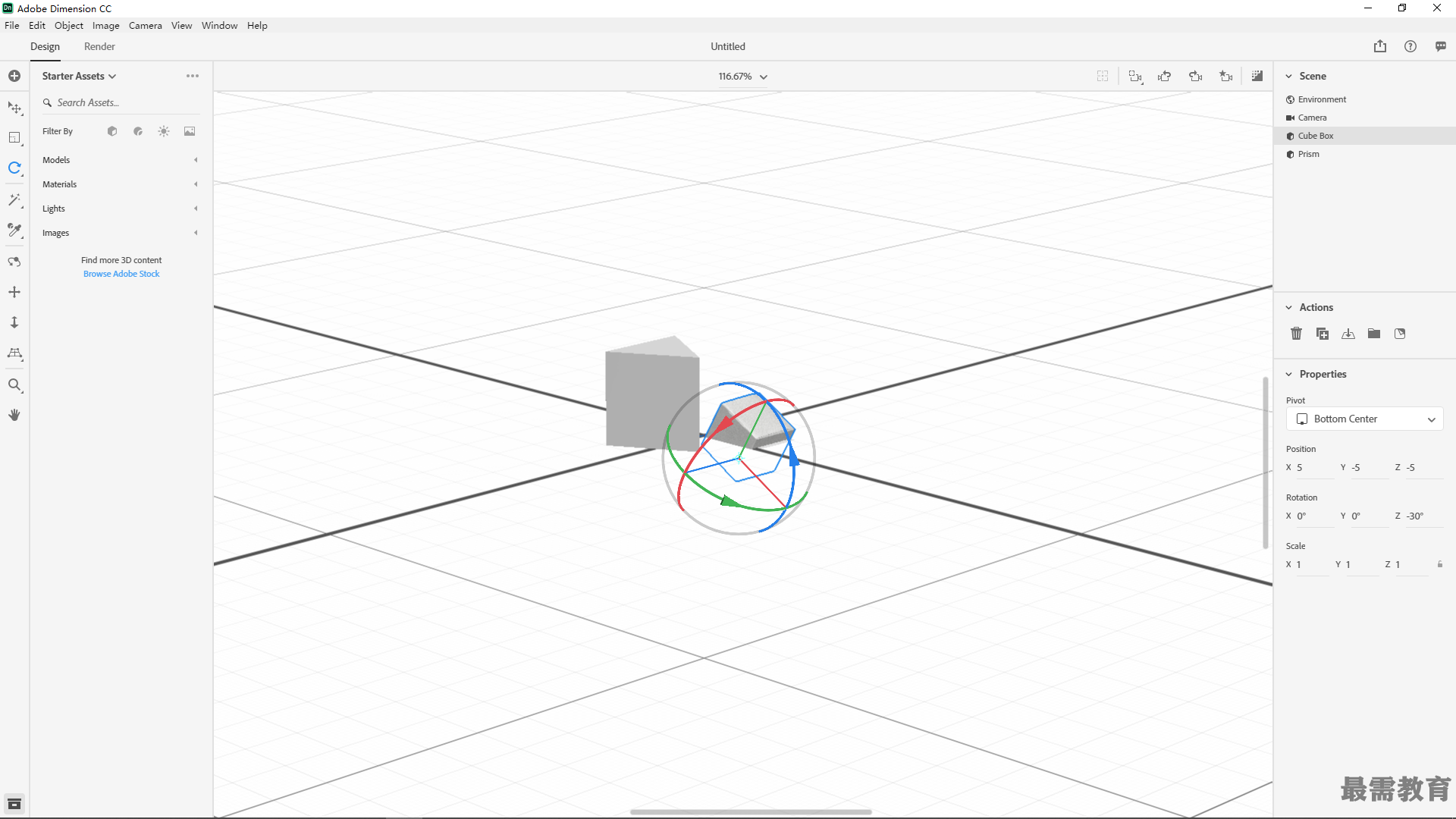

3.順時針旋轉坐標軸上的藍色箭頭，直到“屬性”面板中旋轉設置的Z軸的值為-30。同時， 坐標軸上也顯示相同的數值。

4. 在“工具”面板中選擇Select and Scale (選擇并縮放）工具（鍵盤快捷鍵：S )。

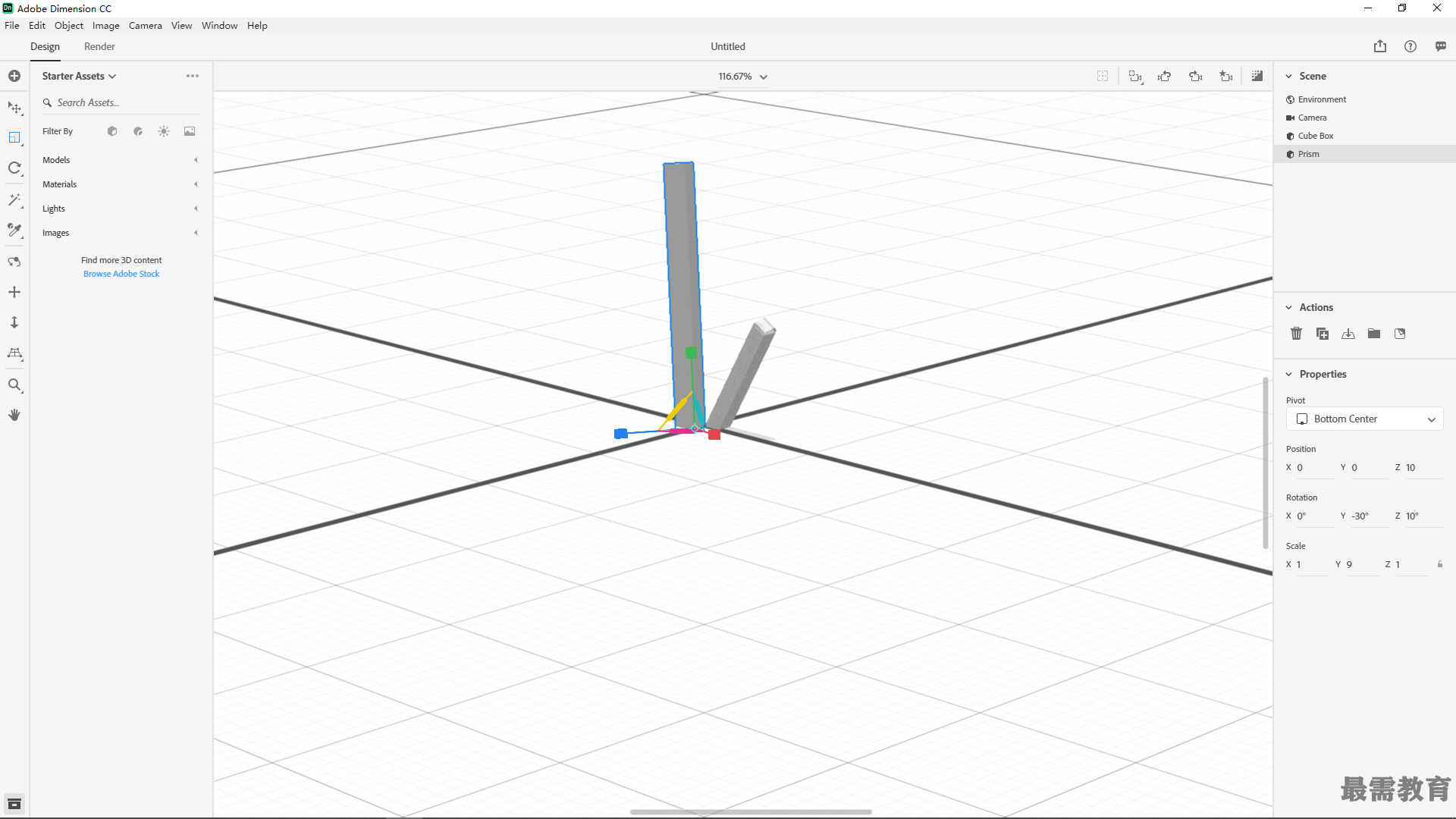

5.向下拖動坐標軸上的綠色手柄，直到“屬性”面板中縮放設置的Y軸的值顯示為8。此時， cube box模型只在Y方向上縮放，使管道變長。按住Shift鍵，同時拖動手柄，會使管道按比例在各個方向上進行縮放，如圖所示。

6.使用“選擇并旋轉”工具選擇Prism對象（鍵盤快捷鍵：R)。

7.向左拖動旋轉小部件上的綠色箭頭，直到“屬性”面板中旋轉設置的y軸的值顯示為-30。

8.向上拖動旋轉小部件上的藍色箭頭，直到“屬性”面板中旋轉設置的Z軸的值顯示為10。

9.切換到“選擇并縮放”工具（鍵盤快捷鍵：S )。

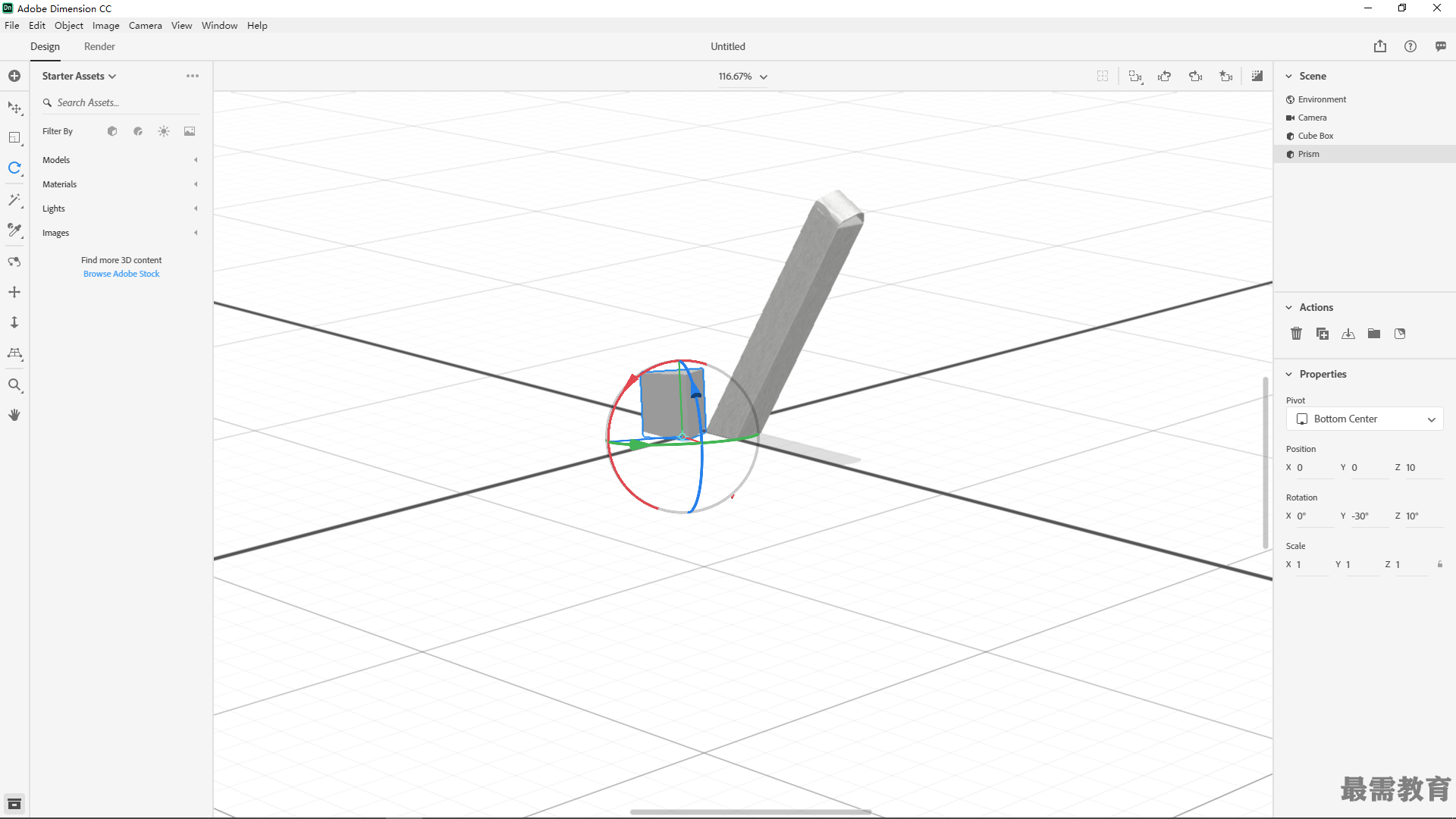

10.向下拖動以縮放坐標軸上的綠色手柄，直到“屬性”面板中縮放設置的y軸的值顯示為9, 結果如圖所示。
