Dimension使用軌道工具檢查場景

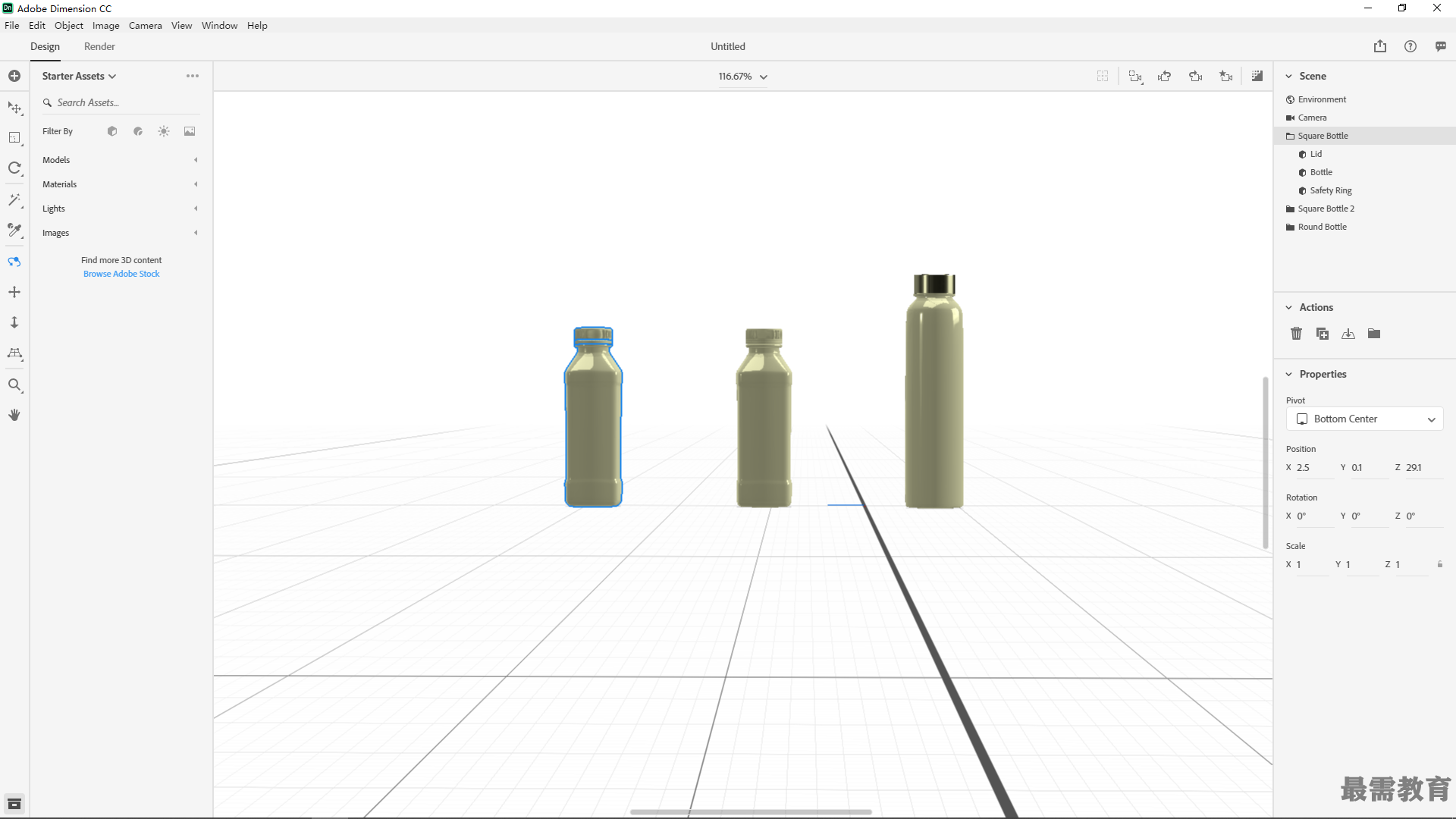

1.使用“軌道”工具進行拖曳，直到可以從右邊直接看到模型為止，如圖所示。

2.選擇Camera (相機）>Frame All (所有幀）。此命令可以使場景中的所有模型處于屏幕中心并填滿整個屏幕。

3.單擊“相機標簽”圖標。

4.單擊添加按鈕以新建一個相機標簽。

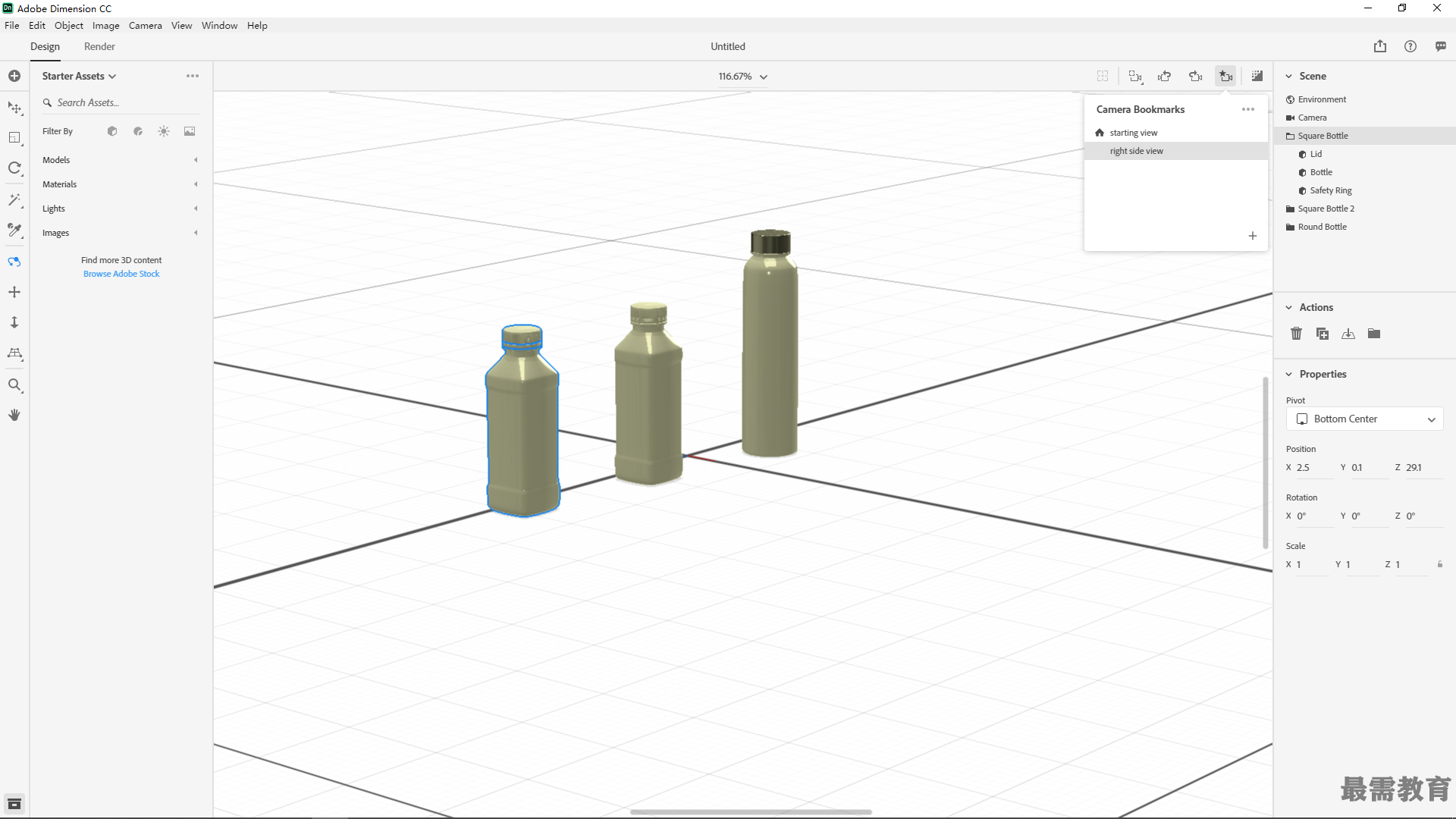

5.若要重命名標簽，輸入Right side view并按Return/Enter鍵，如圖所示。

6.選擇“選擇并移動”工具（鍵盤快捷鍵：V)。

7.單擊“場景”面板中的瓶子。在“場景”面板中選擇模型，可以確保選中的是整個模型，而不僅僅是瓶身或瓶蓋。

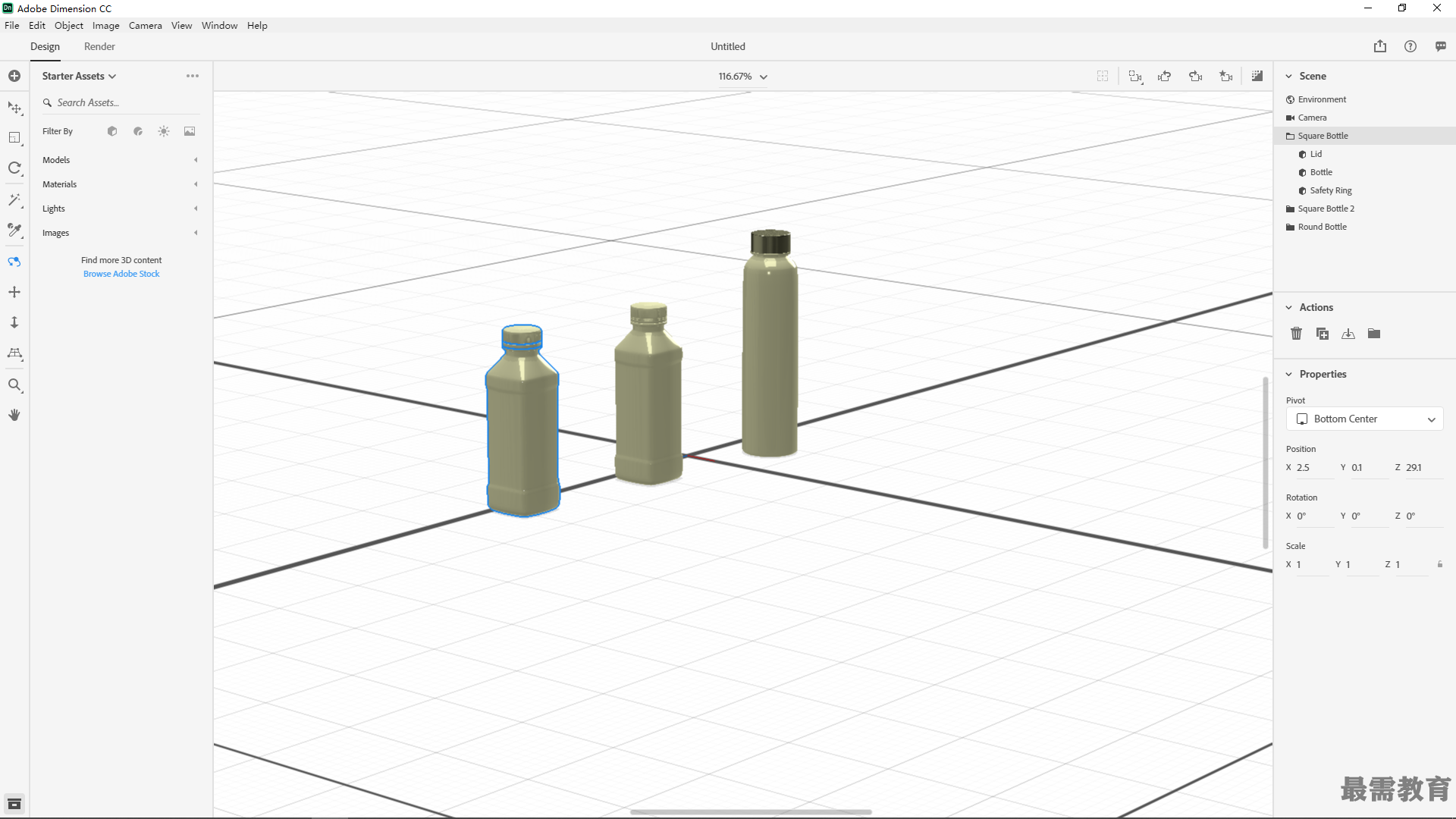

8.將藍色箭頭向右拖動，直到瓶子的間距相等為止，如圖所示。

9.選擇“軌道”工具（鍵盤快捷鍵：1）。

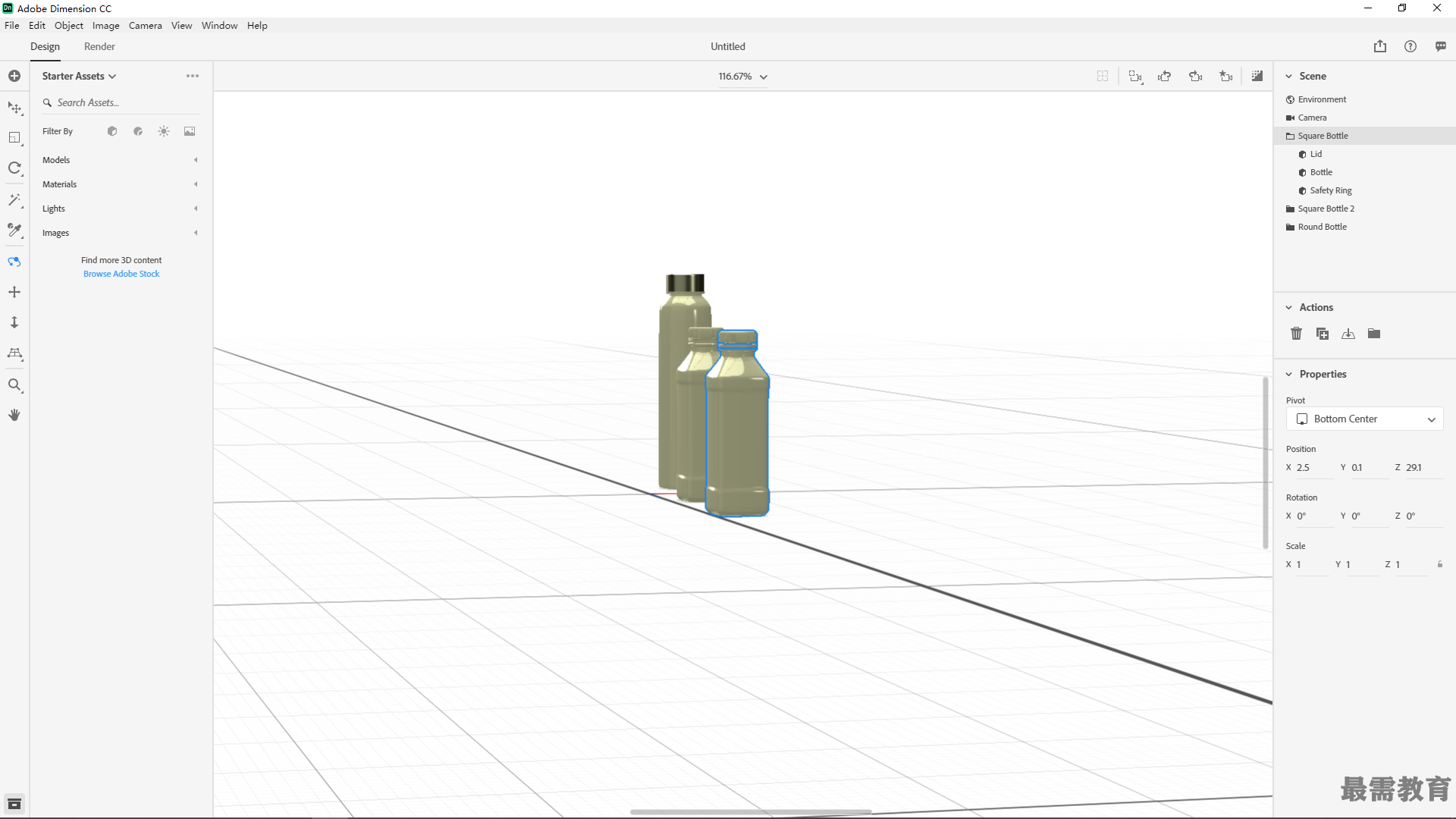

10. 拖曳“軌道”工具，直到可以看到模型的后面，如圖所示。

11.單擊“相機標簽”圖標。

12.單擊添加按鈕以新建一個相機標簽。

13.若要重命名相機標簽，可以輸入Column view并按Return/Enter鍵。

從這個角度觀察，可以看到有一個直立的瓶子沒有與其他瓶子對齊?，F(xiàn)在我們來解決這個問題。

14.選擇“選擇并移動”工具（鍵盤快捷鍵：V)。

15.選擇“場景”面板中的模型。

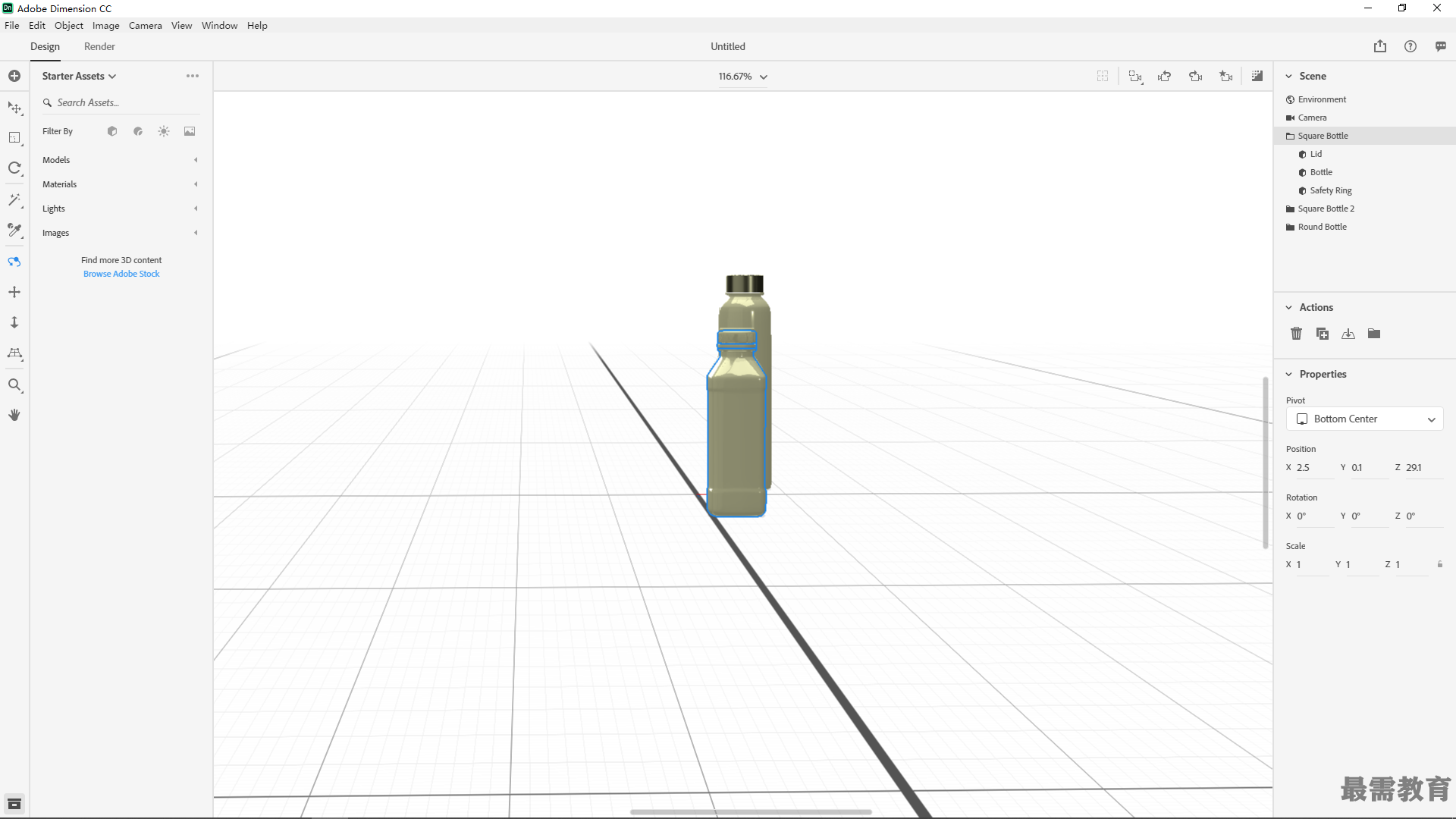

16.將紅色箭頭向右拖動，直到瓶子對齊為止，如圖所示。

17.單擊“相機標簽”圖標。

18.單擊Starting view返回場景初始視圖。
