SolidWorks 2018 設置尺寸標注格式

在標注尺寸之前，首先要設置尺寸標注的格式和屬性。尺寸標注格式和屬性雖然不影響特征建模的效果，但是好的標注格式和屬性的設置可以影響圖形整體的美觀性，所以尺寸標注格式和屬性的設置在草圖繪制中占有很重要的地位。

尺寸格式主要包括尺寸標注的界限、箭頭與尺寸數字等的樣式。尺寸屬性主要包括尺寸標注的數值的精度、箭頭的類型、字體的大小與公差等樣式。下面將分別介紹尺寸標注格式和尺寸標注屬性的設置方法。

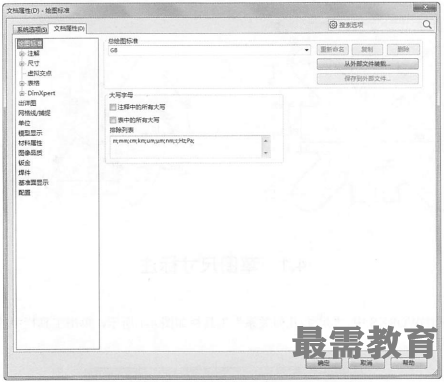

選擇菜單欄中的“工具”一“選項”命令，此時系統彈出“系統選項-普通”對話框，在其中選擇“文檔屬性”選項卡，在左側樹形列表中選擇“繪圖標準”，如圖所示。

在上圖所示的“文檔屬性”選項卡中，“尺寸”選項用來設置尺寸的標注格式。
