solidworks材料庫GB怎么添加啊

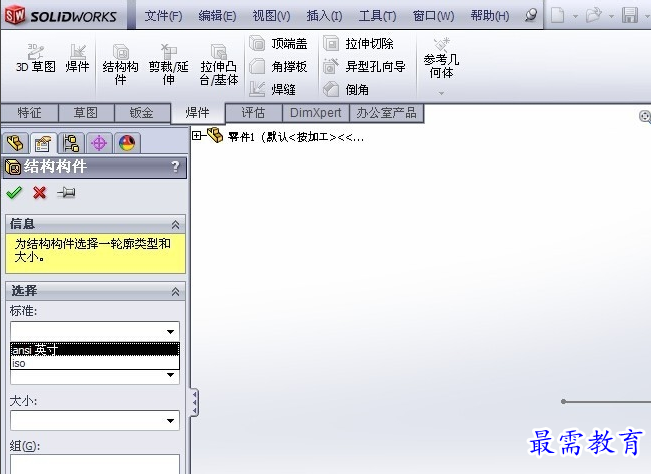

第1步、打開solidworks2012軟件，點擊焊件模塊，里面默認的只有ansi（英寸）和iso，對于用國標的我們不是很方便。

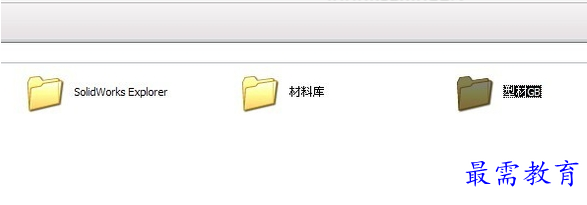

第2步、將下載好的“型材GB”文件夾放置在某個盤里，例如我的是放在F盤：FProgram FilesSolidWorks Corp ，其它盤也都是可以的。

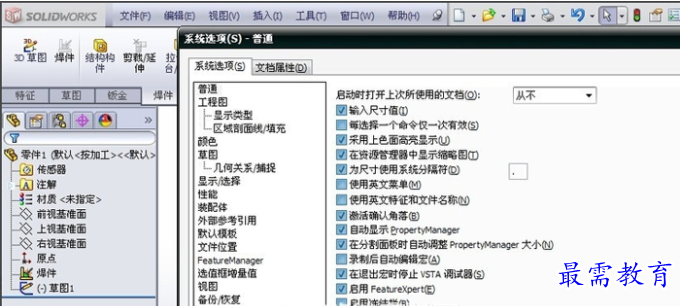

第3步、然后在solidworks2012里工具欄里 ：工具—選項，會彈出如圖窗口：

第4步、點擊系統選項，點擊文件位置，顯示下列的文件夾里找到“焊件輪廓”。

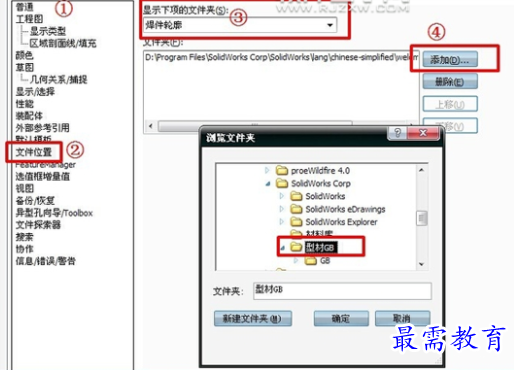

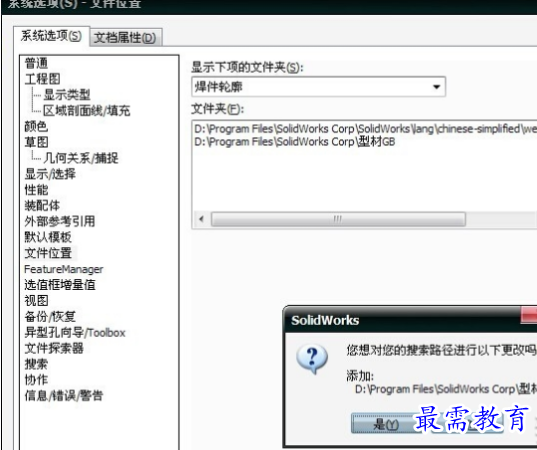

第5步、添加“型材GB”，點擊確認，保存。

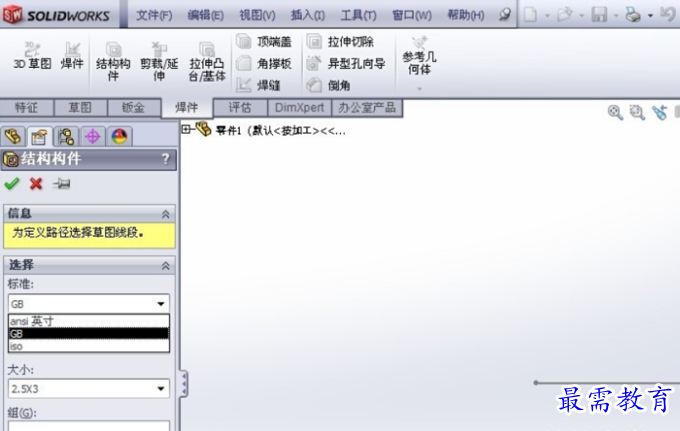

第6步、工具欄里的焊件里就可以看到GB型材了。

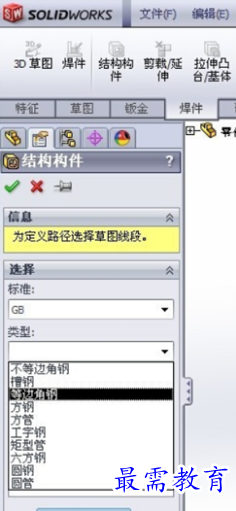

第7步、然后點擊等邊角鋼功能。

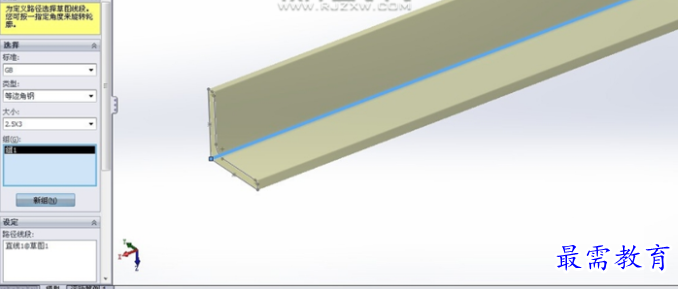

第8步、然后就可以繪制出來參數效果出來。
