SOLIDWORKS Composer 矢量圖

在SOLIDWORKS中可以創建矢量圖。這些矢量圖可以保存為.SVG、.EPS、SVGZ、CGM 及 Tech Illustrator等格式。矢量圖利用邊、多邊形或文本來描繪圖形，對于光柵圖像來說矢量圖具有很多優點，最突出的優點為可以放大圖形到任意尺寸而不會像光柵圖像一樣丟失清晰度。另外使用矢量圖可以更加容易地補全缺失的圖形文件；使用矢量圖形顯示圖形可以不用考慮照明、陰影、顏色及控制dpi。

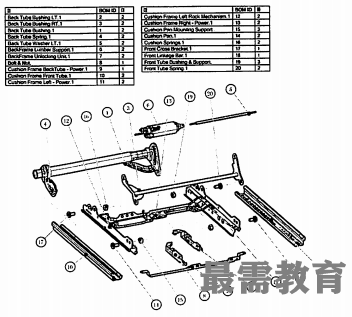

在SOLIDWORKS Composer中創建矢量圖是通過技術圖解工作間來進行的。通過技術圖解工作間可以創建和發布場景中的矢量圖形?？梢詥螕艄δ軈^(qū)的“工作間”選項卡“發布”面板中的“技術圖解”命令就可以進入到技術圖解工作間，如圖所示為技術圖解工作間及創建的矢量圖形。

細節視圖：為場景創建一個矢量的2D圖像面板。在創建此2D圖像面板前可以調節選取所創建的2D圖像面板的包含圖形的范圍，創建完成后可以通過屬性窗格調整此2D圖像面板。

HLR選項卡：HLR的英文全稱為hidden line removal，即移除隱藏線。在此選項卡中可以控制隱藏線、生成剪影和其他方式的矢量輸出。要使用此選項必須首先在技術圖解工作間中將“移除隱藏線條”選項選中。

■色域選項卡：使輸出的矢量圖形具有顏色。在此選項卡中還可以調整燈光照明及色深等。

■陰影選項卡：在此選項卡中調節關于陰影的一些參數，例如管理陰影輪廓和陰影的填充顏色。通過其中的透明度選項可以調節陰影的透明度。

■熱點選項卡：此選項卡中可以設置矢量輸出的熱點。熱點為可激活區域，通過在SOLIDWORKS Composer所創建的熱點可以訪問文件、事件鏈接、BOM信息或網頁等。

■選項選項卡：通過選項選項卡可以設置管理輸出的頁面格式。
