SOLIDWORKS Motion 虛擬樣機技術

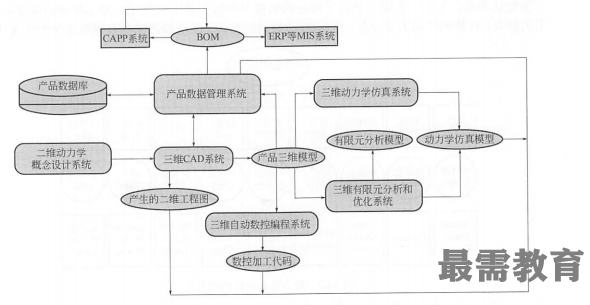

如圖所示表明了虛擬樣機技術在企業開展新產品設計以及生產活動中的地位。進行產品三維結構設計的同時，運用分析仿真軟件（CAE）對產品工作性能進行模擬仿真，發現設計缺陷。根據分析仿真結果，用三維設計軟件對產品設計結構進行修改。重復上述仿真、找錯、修改的過程，不斷對產品設計結構進行優化，直至達到一定的設計要求。

虛擬產品開發有如下三個特點：

■以數字化方式進行新產品的開發；

■開發過程涉及新產品開發的全生命周期；

■虛擬產品的幵發是開發網絡協同工作的結果。

為了實現上述的三個特點，虛擬樣機的開發工具一般實現如下4個技術功能：

■采用數字化的手段對新產品進行建模；

■以產品數據管理（PDM）/產品全生命周期（PLM）的方式控制產品信息的表示、儲存和操作；

■產品模型的本地/異地的協同技術；

■開發過程的業務流程重組。

傳統的仿真一般是針對單個子系統的仿真，而虛擬樣機技術則是強調整休的優化，它通過虛擬整機與虛擬環境的耦合，對產品進行多種設計方案進行測試、評估，并不斷改進設計方案，直到獲得最優的整機性能。而且，傳統的產品設計方法是一個串行的過程，各子系統（如：整機結構、液壓系統、控制系統等）的設計都是獨立的，忽略了各子系統之間的動態交互與協同求解，因此設計的不足往往到產品幵發的后期才被發現，造成嚴重浪費。運用虛擬樣機技術可以快速地建立包括控制系統、液系統、氣動系統在內的多體動力學虛擬樣機，實現產品的并行設計，可在產品設計初期及時發現問題、解決問題，把系統的測試分析作為整個產品設計過程的驅動。
