使用橋命令讓兩個多邊形橋接

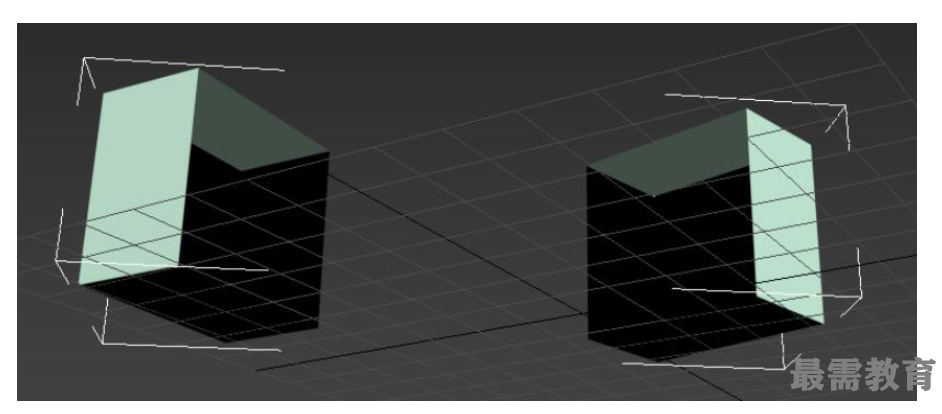

1、打開3dmax，如圖所示，在一個對象內有兩個開口的元素。

　　2、打開石墨建模工具面板，切換到邊界層級，選中兩個邊界(shift鍵加選)，在右邊的邊界子面板中找到橋，下拉點擊橋設置。

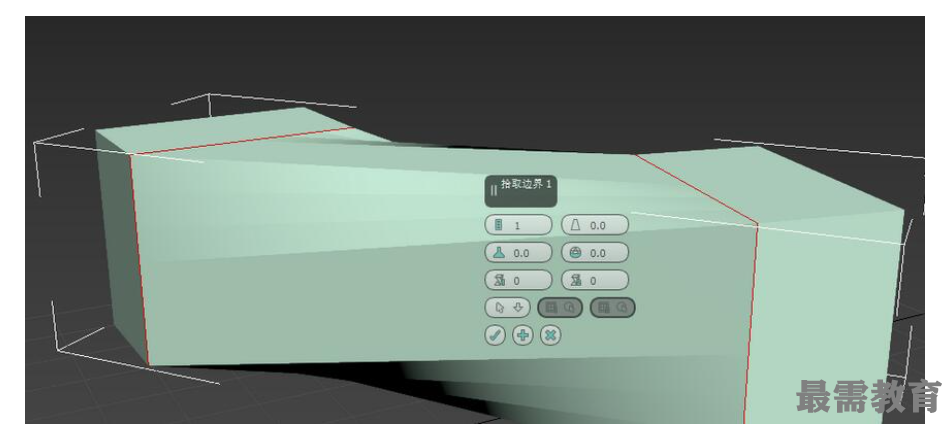

　　3、此時看到了橋接過的圖形。由于程序并不清楚兩個邊界的邊誰與誰對應，所以可能會有如圖所示的“扭曲”，也就是錯位相連。

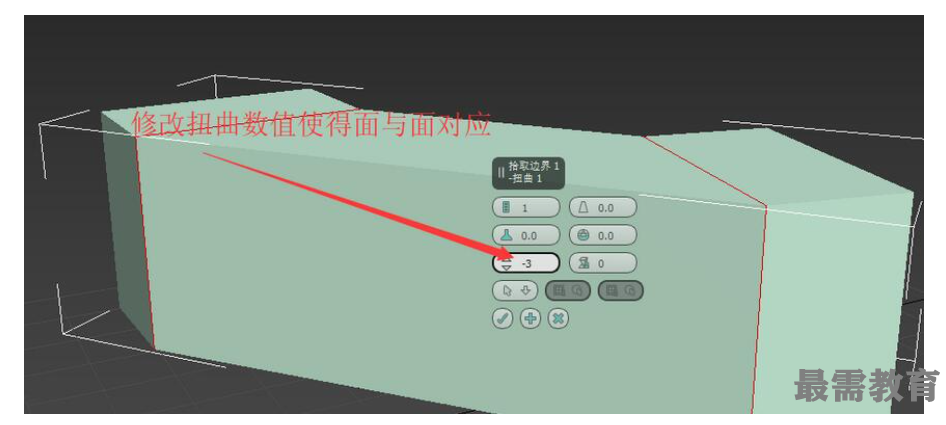

　　4、可以修改扭曲1或者扭曲2的數值(分別對應兩個邊界的偏移)，來使得面與面對應成我們想要的樣子。

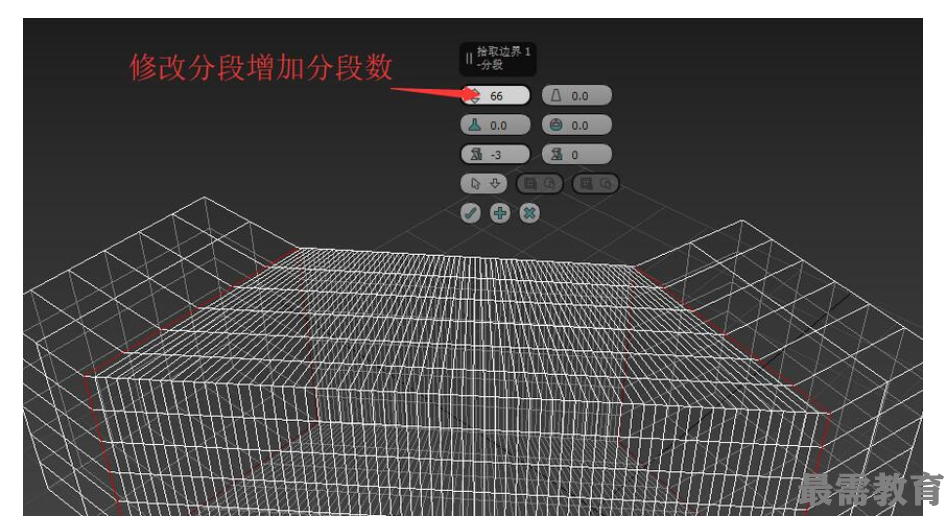

　　5、通過修改分段，增加沿著橋連方向的分段數。

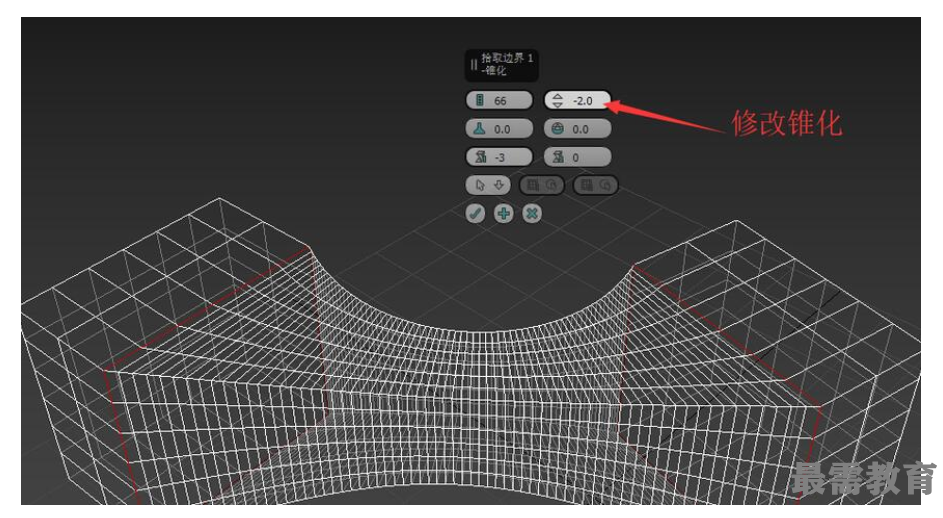

　　6、通過修改錐化，為負是向里收縮，為正是向外鼓出，可以形成如圖所示效果。

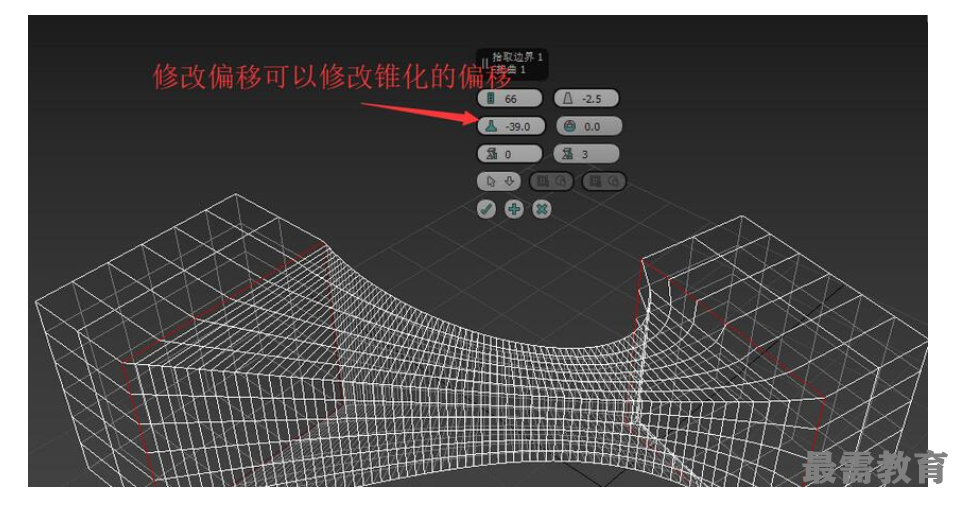

　　7、偏移與錐化配合使用。如果有錐化，通過修改偏移和以改變錐化的中心位置。
