SOLIDWORKS 2020 SimulationXpress 應力分析

本練習的主要任務是對零件進行初步的應力分析，如圖所示。本練習將應用以下技術：

?夾具。

?載荷。

?選擇材料。

?運行。

?結果。

操作步驟

步驟1：打開零件“Pump Cover” 該零件是高壓油罐的上蓋，如圖所示。啟動SimulationXpress設計分析向導。

步驟2：設置單位單擊【選項】設置單位體系為【公制】，同時勾選【在結果圖解中 為最大和最小值顯示注解】復選框。

步驟3：定義夾具選擇四個安裝腳的頂面和四個螺栓孔的圓柱面，如圖所示。

步驟4：定義載荷組選擇【壓力】作為載荷的類型。右鍵單擊零件“Pump Cover”內表面上的任意一點，從快捷菜單中選擇【選擇相切】。

步驟5：設置壓力值設置壓力值為250Psi，如圖所示。

步驟6：指定材料從列表中選擇【鋁合金】和【2014合金】。

步驟7：運行模擬

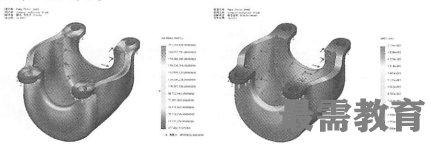

步驟8：分析結果分析結果顯示安全系數小于1，說明零件應力過大，查看應力和變形圖解，如圖所示。

步驟9：更改材料在SimulaUonXpressSludy中右鍵單擊Pump Cover（-2014合金）圖標，選擇【應用/編輯材料】，設定材料為【其他合金】/【MoneCCKMOO】。

步驟10：更新模型單擊【運行模擬】，利用新設定的材料再次進行分析。安全系數應該大于1。

步驟11：保存并關閉零件
