如何制作出鼠標？

需要先打開軟件

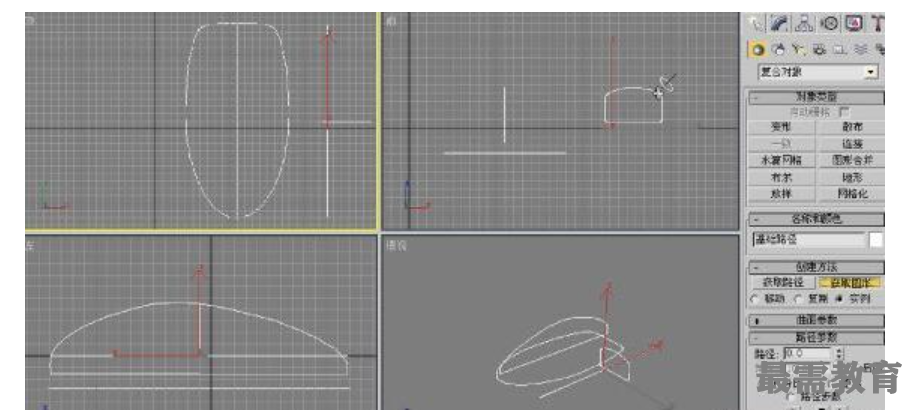

利用創建面板中的工具在視圖中創建4個用于擬合放樣的模型，分別為基礎路徑、基礎截面、X軸擬合圖形、Y軸擬合圖形，如圖

然后在頂視圖中選擇“基礎路徑”，再進行基本放樣操作，然后選擇前視圖中的“基礎截面”，如圖

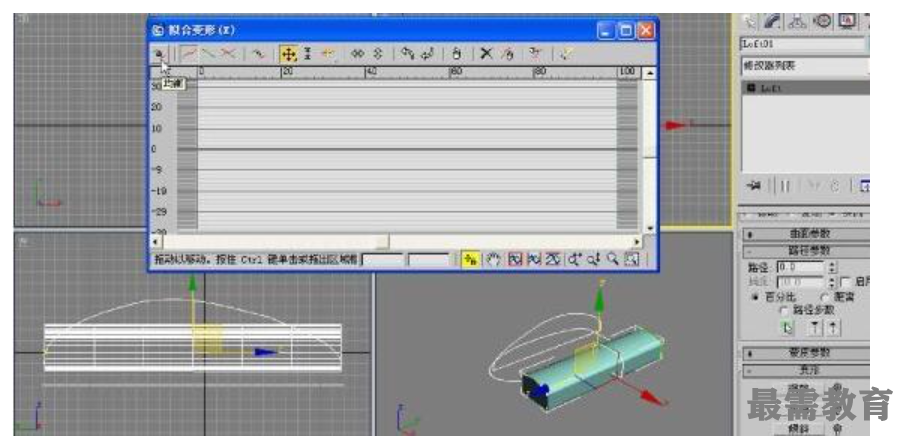

接著打開修改命令面板，點擊“變形”展開下拉菜單，然后點擊“擬合”，接著在彈出的窗口中點擊“均衡”取消坐標軸的鎖定狀態，再對兩個軸進行調整

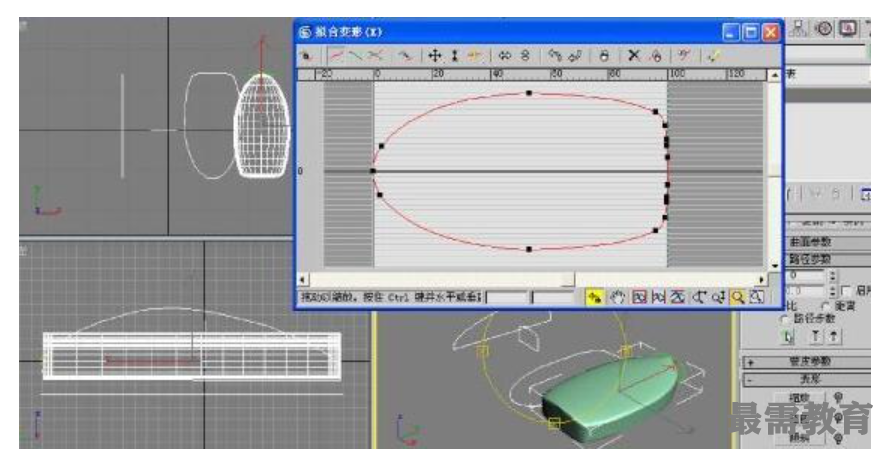

然后我們點擊“獲取圖形”按鈕，然后在頂視圖中選取“X軸擬合圖形”，此時就可以看到視圖中出現了一個變形的造型，再點擊“順時針旋轉90度”按鈕

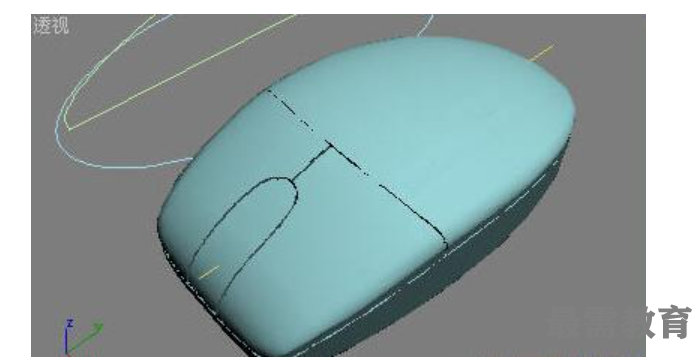

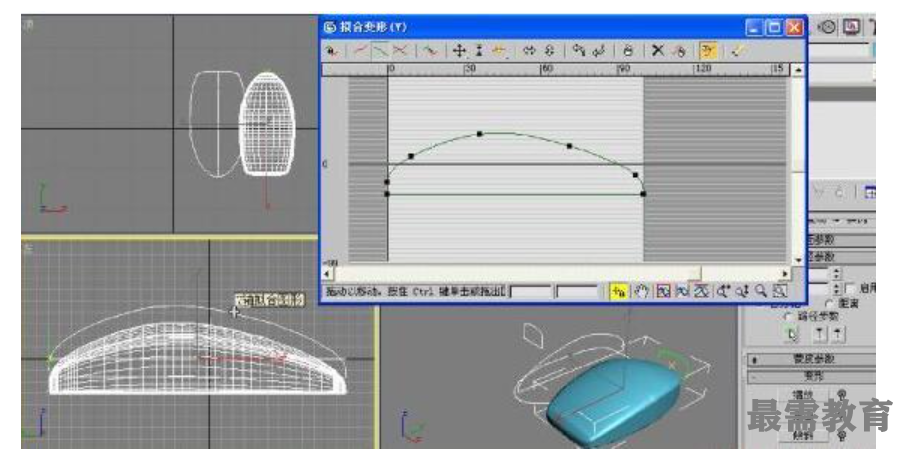

接著在“擬合變形”窗口中點擊“顯示Y軸”，然后在左視圖中選擇“Y軸擬合圖形”，再點擊“水平鏡像”按鈕，然后就可以查看基本的鼠標造型效果

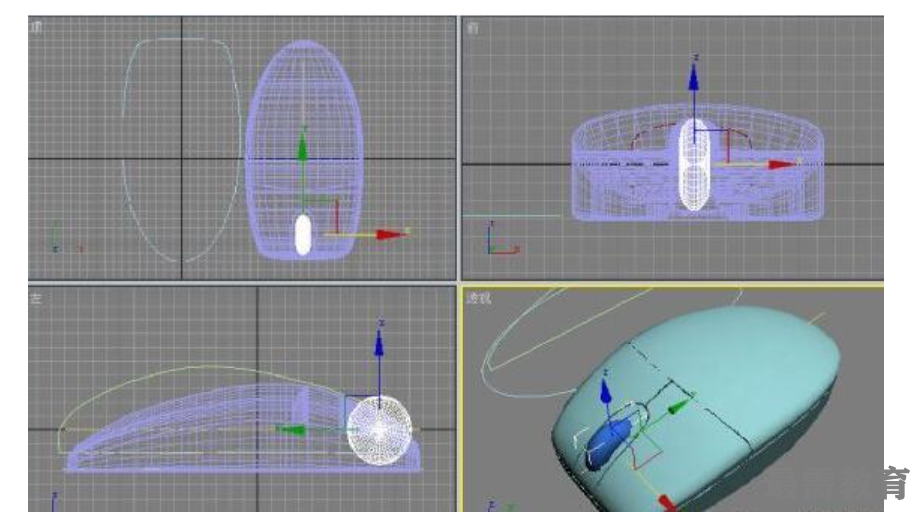

然后制作凹槽，在視圖中的創建如圖07所示的模型作為布爾運算的模型，利用“選擇并移動”工具調整好位置。

接著我們選擇放樣模型，然后在創建面板中選擇“幾何體”→“復合對象”，再點擊“布爾”進行布爾運算，此時就會產生鼠標凹槽

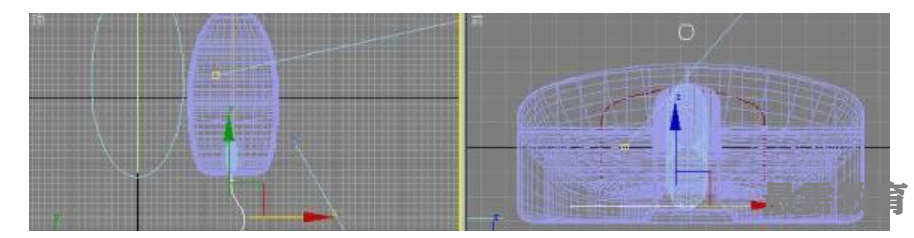

然后我們點擊“標準基本體”→“圓環”，然后在左視圖中繪制出一個圓環作為滾輪，再修改一下參數

接著我們?cè)冱c(diǎn)擊“樣條線”→“線”，然后在頂視圖中創建一條曲線，再點擊“圓”工具，在前視圖中創建一個圓形

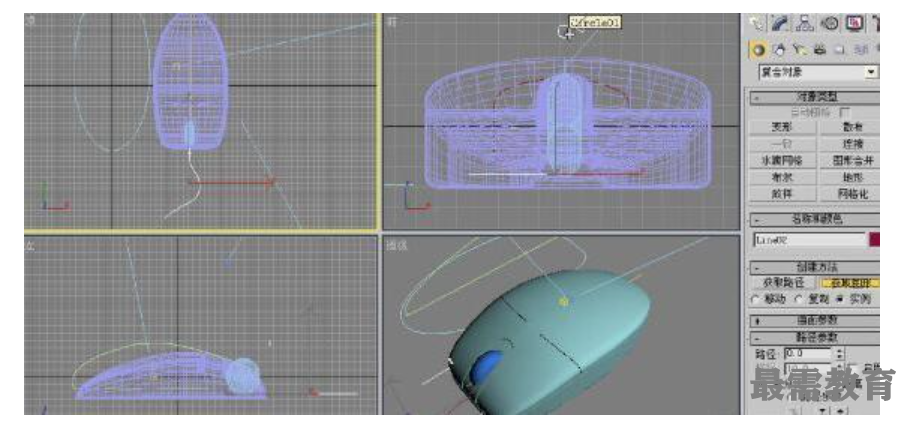

然后我們選擇創建的曲線，然后在“幾何體”面板中選擇“復合對象”，再點擊“放樣”進行放樣操作，放樣操作拾取的截面為前視圖中的圓形

接著點擊“標準基本體”→“圓環”，然后在頂視圖中創建一個小的圓環作為鼠標線的裝飾物

接下來制作材質，選擇一個樣本示例球，然后設置參數，再將制作好的材質賦予鼠標

最后選擇一個示例球，再設置一下參數，然后將材質賦予滾輪和線，最后再進行渲染
