SOLIDWORKS 2020 定位孔

當前兩個孔的位置標注是越于同一個基準的，但是數值與零件總長沒有關聯。下面將創建方程式，驅動兩個孔的定位尺寸分別為1/3和2/3的零件總長。

步驟1：創建Hole1方程式  雙擊尺寸Hulel并設置其等于1/3零件總長，尺寸變化如圖所示。創建好的方程式為：“Hole1@ Sketch3”=“Lenglh@ Base-Extrude”/3。

步驟2：創建Hole2方程式  雙擊尺寸Hole2并設置其等于2/3零件總長。尺寸變化如圖所示。創建好的方程式為：“Hole2@ Sketch3”=“Lenglh@ Base-Exlnule”*2/3。

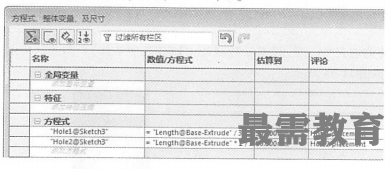

步驟3：檢查方程式打開【方程式、整體變量、及尺寸】對話框查看已經添加的方程式，并對Hole1和Hole2添加評論，如圖所示。
