SOLIDWORKS 2020 新建裝配體文件

用戶既可以直接創建新裝配體文件，也可以通過已打開的零件或裝配體來創建。新裝配體文件包含原點、三個標準基準而和一個配合文件夾。

用戶可以單擊菜單欄上的【新建】，并選擇模板來創建新裝配體文件。

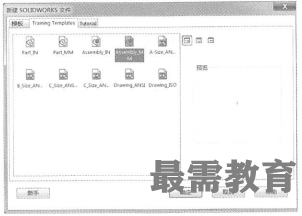

步驟1：選擇模板  單擊【從零件/裝配體制作裝配體】，并選擇【Training Templates】選項卡中的“Assembly _ MM”模板，如圖所示。

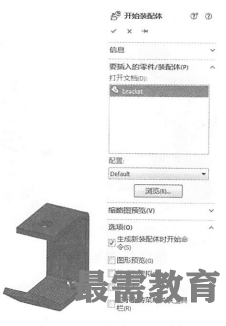

步驟2：放置零部件  單擊【確定】即可把零件放在原點，如圖所示。

步驟3：保存并關閉零件  使用“Universal Joint”名稱保存裝配體，裝配體文件的擴展名為* . sldasm。關閉“bracket”零件文件。
