SOLIDWORKS 2020 在裝配體中使用零件配置

在裝配體中可以多次使用同一個零件。裝配體中零件的每個實例可以使用相同的配置，也可以使用不同的配置。在下面的步驟中，將在裝配體中使用一個零件不同配置的多個實例。

用戶可以使用多種方法產生零件的配置：

?每個配賢使用不同的尺寸值。

?使用修改配置。

?使用系列零件設計表。

通過從打開的文件窗口中拖動零件到裝配體文件的方法，把零件“pin”插人到裝配體中。

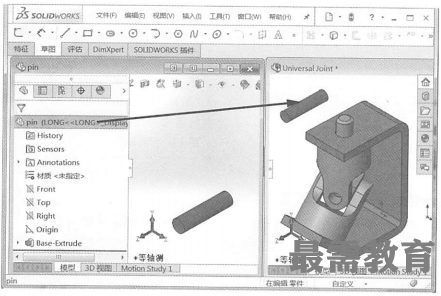

步驟1：拖放pin零件到裝配體中  打開零件“pin”的文件窗口，平鋪該窗口和裝配體窗口。拖動FeaturelVlanager設計樹中頂部的零件“pin”（pin (LONG)）到裝配體文件窗口中，如圖所示。零件“pin”的一個實例就添加到了裝配體中。

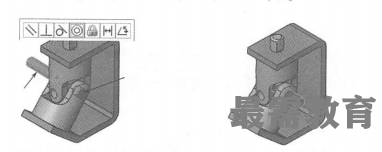

步驟2：添加同軸心配合選擇圖1所示圓柱面，在零件“Yoke _ female”和“pin”之間添加【同軸心】配合關系。要防止零件“pin”旋轉，請單擊【鎖定旋轉】選項。如圖2所示，拖動零件“pin”。

步驟3：添加相切配合在零件“pin”的末端平面和零件面之間添加【相切】配合關系，如圖所示。
