Solidworks2020清除保持邊界

下面給大家介紹的是Solidworks2020清除保持邊界的方法，希望能幫助到大家！

如果選擇了變形區(qū)域，則清除保持邊界以達到以下效果：

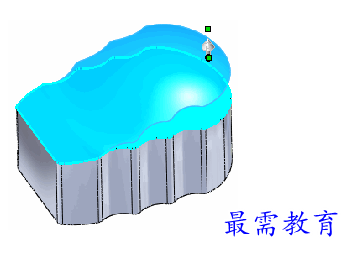

初始零件

使用空間中的點的變形。

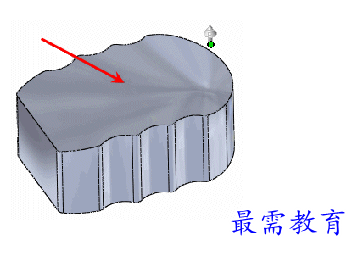

所有范例使用相同的變形面（紅色箭頭）。

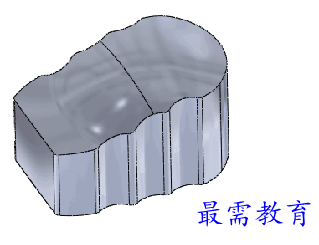

保持邊界 已清除

僅對于額外的面僅對于額外的面

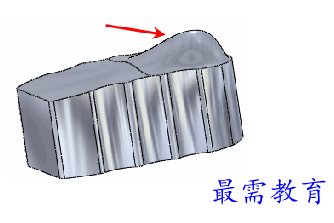

選擇頂面作為 要變形的額外面

結果：

只有頂面發(fā)生了變形，側面則實際上被拉伸以與頂面相交。

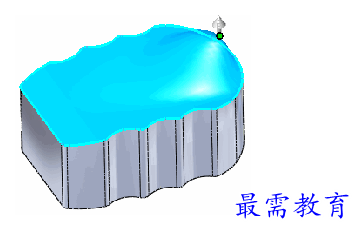

保持邊界保持邊界

結果：

只有所選的面才受影響。 所有其它面都不變。

移動 形狀精度滑桿來控制曲面品質。 提高品質也將提高變形特征的成功率。

例如，如果獲知一錯誤信息 無法替換幾何體，可將滑桿右移。 僅在需要時移動滑桿；提高曲面精度會降低其性能。
