Solidworks2020使用曲線到曲線變形模型

下面給大家介紹的是Solidworks2020使用曲線到曲線變形模型的方法，希望能幫助到大家！

欲使用曲線到曲線來變形模型：

此步驟將使用多體零件。選擇第一個實體上的曲線為初始曲線，選擇沿第二個實體的曲線為目標曲線。

1.單擊特征工具欄上的變形，或依次單擊插入 > 特征 > 變形。

2.在 PropertyManager 中的變形類型下，選擇曲線到曲線。

3.在變形曲線下，選擇圖形區域中一個實體上的邊線作為初始曲線。

4.在目標曲線 Solidworks2020使用曲線到曲線變形模型-6 中單擊，然后選擇其它實體的邊線。

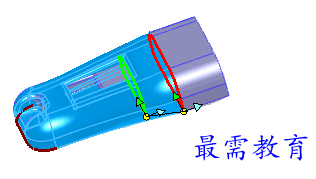

5.拖動以重新對齊連接線，生成所需預覽。然后執行下列操作：

(1)單擊兩個連接線控標之一。

(2)單擊連接線控標上的方向向量箭頭。 指針變?yōu)?。

(3)單擊方向向量以使之指向同一方向。

6.右鍵單擊圖形區域中的任意位置，然后選擇顯示連接線。連接線應沿整個周邊均勻分布。如果不是如此，重新對齊連接線。

連接線不均勻分布可導致扭曲的幾何體。

7.欲使用相切匹配變形到兩個實體，在形狀選項下，選擇曲面相切。單擊藍色相切方向箭頭，直至這兩者均指向同一方向。 當相切方向箭頭正確對齊時，預覽將顯示平滑的相切匹配。

8.單擊確定。 變形將以平滑相切連接匹配目標邊線到所有目標面。
