solidworks2020顯示缺少草圖實體的幻影圖象

如果草圖幾何關系或尺寸的參考沒有了，您可以通過移動指針或選擇懸空幾何關系或尺寸，顯示缺少參考的幻影圖象。

幻影圖象的大小、形狀、位置和方向與原始實體完全一樣。

每當您選擇該參考的幾何關系或尺寸（例如，如果您啟動顯示/刪除幾何關系或草圖實體 PropertyManager），幻影圖象就會出現。

顯示缺少草圖實體的幻影圖象：

1、打開由多個草圖組成的文檔。

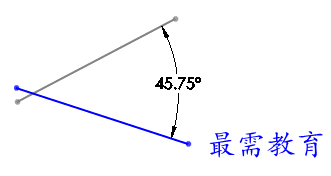

2、例如，以下是兩個草圖，一個包含頂線，另一個包含底線和兩條線之間的角度尺寸。

3、刪除包含頂線的草圖。

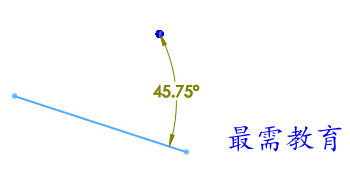

草圖將如下圖所示：

注意，上色部分表示該尺寸是懸空的，正是您刪除的頂線。

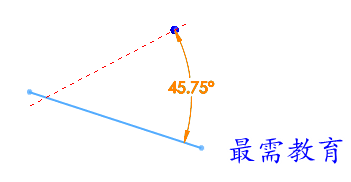

4、移動指針或選擇角度尺寸。

缺少直線的幻影圖象就會出現。
