solidworks2020相切和相等曲率的連續(xù)關系

您可以將相切和相等曲率的連續(xù)關系添加至某些草圖實體，但必須先在現有幾何圖形上為這些關系繪制草圖。

當使用“約束”彈出工具欄選擇在兩個實體之間共享的端點時，您可以添加連續(xù)關系。 工具欄會在以下草圖實體終止時顯示：

1、直線和圓弧

2、樣式樣條曲線和樣條曲線

3、模型邊線

4、圓錐物線和部分橢圓實體

要應用連續(xù)關系：

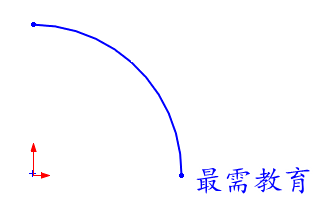

1.打開一張新的草圖。 使用三點圓弧工具為弧繪制草圖。

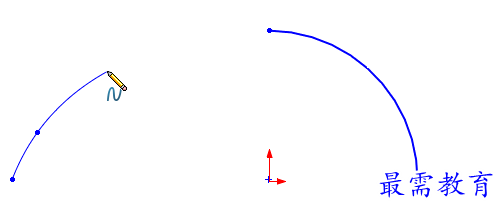

2.單擊樣條（草圖工具欄）或工具 > 草圖實體 > 樣條。 在距弧的一定距離處為樣條繪制草圖。

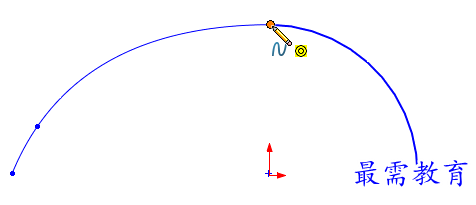

3.捕捉距弧端點的樣條并雙擊以終止樣條。

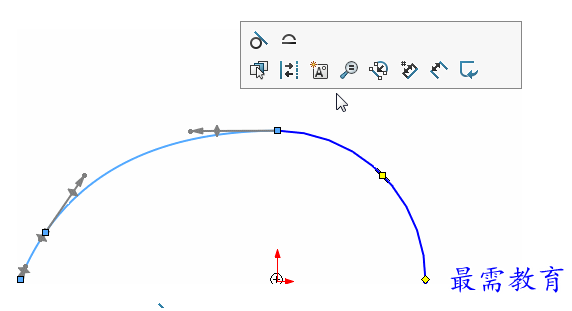

4.將顯示“約束”彈出工具欄。

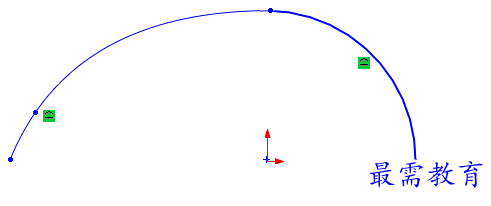

5.單擊彈出工具欄中的相切或使曲線長度相等。
