solidworks出詳圖概述

下面給大家介紹的是solidworks出詳圖概述的方法，希望能幫助到大家！

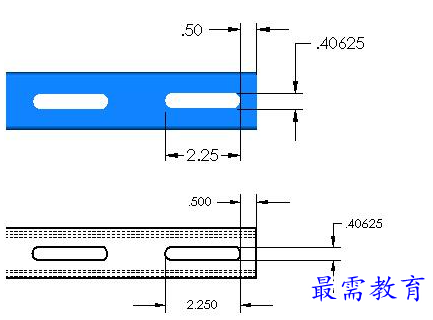

當您生成模型時，您可包括出詳圖（尺寸、注釋、符號等），然后使用以下方法將模型中的尺寸和注解包括在工程圖中：

1.注解視圖

2.模型項目 PropertyManager

在您生成工程圖之前，通過安排尺寸，生成配置并添加屬性來準備好零件。從已準備好的零件生成工程圖所需操縱更少。

一旦位于工程圖中，您可添加參考尺寸、注解、材料明細表、修訂表，等。

在工程圖中添加注解和參考尺寸不會影響零件或裝配體文檔。 您無法應用注解（包括尺寸）以在工程圖、零件或裝配體中網(wǎng)格化實體。
