solidworks怎么生成路徑長度尺寸

您可以將路徑長度尺寸設置為草圖實體鏈。 也可以將尺寸設置為驅動尺寸，以便在您拖動實體時路徑長度會不斷調整大小。

solidworks生成路徑長度尺寸：

1.右鍵單擊相關草圖，然后單擊尺寸 > 路徑長度。

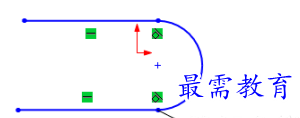

2.在圖形區域中選擇端點與端點重合的草圖實體，然后形成單一鏈。

3.單擊確定。

半徑樣式尺寸將會出現，并附加到路徑。

4.要更改路徑長度尺寸，請雙擊尺寸并在修改對話框中指定新值。 您可以在自定義屬性、配置、方程式或表（包括設計表和材料明細表）中參考該尺寸。
