solidworks怎么生成圓形尺寸

下面給大家介紹的是solidworks怎么生成圓形尺寸的方法，具體操作步驟如下：

要生成圓形尺寸然后環繞圓形旋轉尺寸：

1、單擊智能尺寸（尺寸/幾何關系工具欄），或單擊工具 > 尺寸 > 智能。

2、選擇此圓。

3、拖動尺寸，然后單擊將之放置。

4、在修改框中設置數值，然后單擊。

5、如果修改對話框未出現，雙擊尺寸或者在工具選項一般 > 中選取 > 輸入尺寸值。

更改圓形尺寸的放置：

1.用右鍵單擊尺寸。

2.在尺寸 PropertyManager 中，選擇引線選項卡。

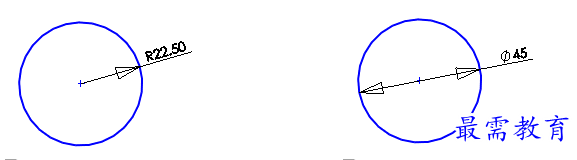

3.在尺寸界線/引線顯示下選取一放置選項。 例如：

4、您也可用右鍵單擊一尺寸然后選擇顯示選項。

修改線性尺寸的角度：

1.單擊尺寸。

2.拖動文本上的控標。

3.尺寸以 15 度增量捕捉。

視頻：修改線性尺寸的角度
